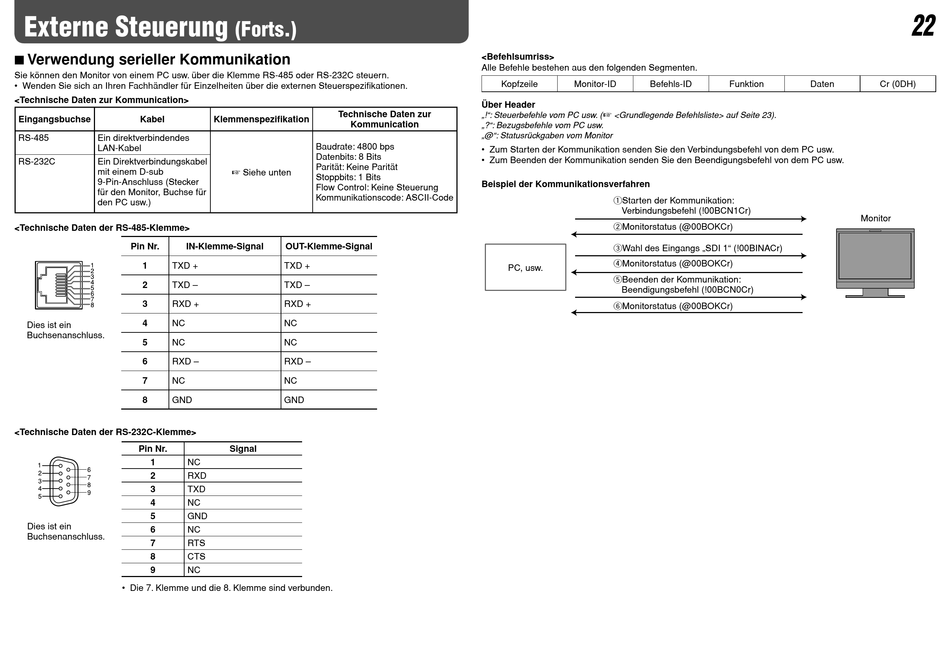

Externe Steuerung
7 Verwendung serieller Kommunikation
Sie können den Monitor von einem PC usw. über die Klemme RS-485 oder RS-232C steuern.
• Wenden Sie sich an Ihren Fachhändler für Einzelheiten über die externen Steuerspezifikationen.
<Technische Daten zur Kommunication>
Eingangsbuchse
Kabel
RS-485
Ein direktverbindendes
LAN-Kabel
RS-232C
Ein Direktverbindungskabel
mit einem D-sub
9-Pin-Anschluss (Stecker
für den Monitor, Buchse für
den PC usw.)
<Technische Daten der RS-485-Klemme>
Pin Nr.
IN-Klemme-Signal
1
TXD +
2
TXD –
3
RXD +
4
NC
Dies ist ein
Buchsenanschluss.
5
NC
6
RXD –
7
NC
8
GND
<Technische Daten der RS-232C-Klemme>
Pin Nr.
1
NC
2
RXD
3
TXD
4
NC
5
GND
Dies ist ein
6
NC
Buchsenanschluss.
7
RTS
8
CTS
9
NC
• Die 7. Klemme und die 8. Klemme sind verbunden.
(Forts.)
Technische Daten zur
Klemmenspezifikation
Kommunication
Baudrate: 4800 bps
Datenbits: 8 Bits
Parität: Keine Parität
☞ Siehe unten
Stoppbits: 1 Bits
Flow Control: Keine Steuerung
Kommunikationscode: ASCII-Code
OUT-Klemme-Signal
TXD +
TXD –
RXD +
NC
NC
RXD –
NC
GND
Signal
<Befehlsumriss>
Alle Befehle bestehen aus den folgenden Segmenten.
Kopfzeile
Monitor-ID
Befehls-ID
Über Header
☞
„!": Steuerbefehle vom PC usw. (
<Grundlegende Befehlsliste> auf Seite 23).
„?": Bezugsbefehle vom PC usw.
„@": Statusrückgaben vom Monitor
• Zum Starten der Kommunikation senden Sie den Verbindungsbefehl von dem PC usw.
• Zum Beenden der Kommunikation senden Sie den Beendigungsbefehl von dem PC usw.
Beispiel der Kommunikationsverfahren
1Starten der Kommunikation:
Verbindungsbefehl (!00BCN1Cr)
2Monitorstatus (@00BOKCr)
3Wahl des Eingangs „SDI 1" (!00BINACr)
4Monitorstatus (@00BOKCr)
PC, usw.
5Beenden der Kommunikation:
Beendigungsbefehl (!00BCN0Cr)
6Monitorstatus (@00BOKCr)
Funktion
Daten
Cr (0DH)
Monitor
22
