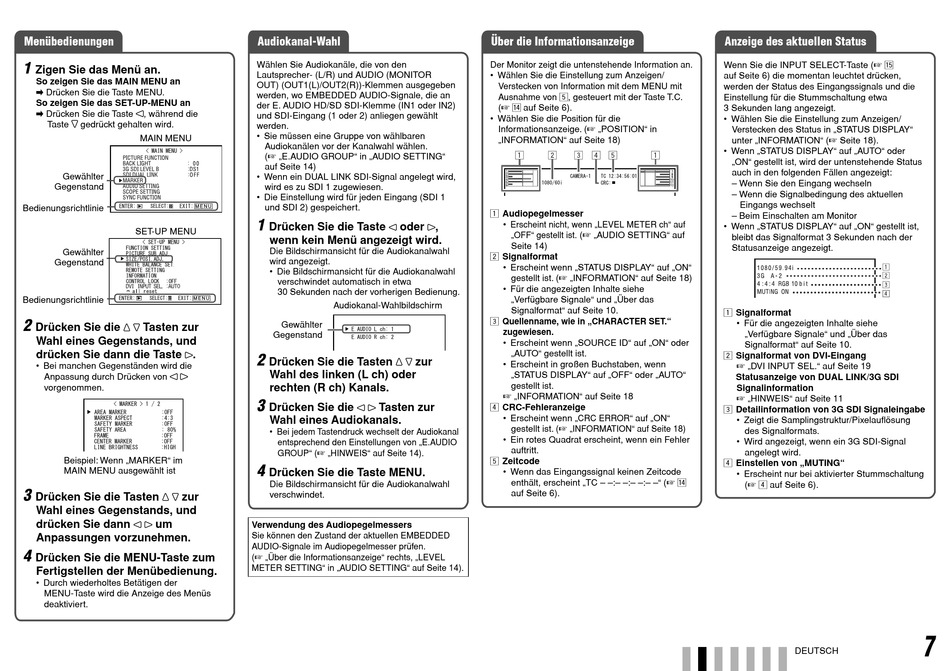

Menübedienungen
1
Zigen Sie das Menü an.
So zeigen Sie das MAIN MENU an
\ Drücken Sie die Taste MENU.
So zeigen Sie das SET-UP-MENU an
\ Drücken Sie die Taste
, während die
Taste
gedrückt gehalten wird.
MAIN MENU
Gewählter
Gegenstand
Bedienungsrichtlinie
SET-UP MENU
Gewählter
Gegenstand
Bedienungsrichtlinie
2
Drücken Sie die
Tasten zur
Wahl eines Gegenstands, und
drücken Sie dann die Taste .
• Bei manchen Gegenständen wird die
Anpassung durch Drücken von
vorgenommen.
Beispiel: Wenn „MARKER" im
MAIN MENU ausgewählt ist
3
Drücken Sie die Tasten
zur
Wahl eines Gegenstands, und
drücken Sie dann
um
Anpassungen vorzunehmen.
4
Drücken Sie die MENU-Taste zum
Fertigstellen der Menübedienung.
• Durch wiederholtes Betätigen der
MENU-Taste wird die Anzeige des Menüs
deaktiviert.
Audiokanal-Wahl
Wählen Sie Audiokanäle, die von den
Lautsprecher- (L/R) und AUDIO (MONITOR
OUT) (OUT1(L)/OUT2(R))-Klemmen ausgegeben
werden, wo EMBEDDED AUDIO-Signale, die an
der E. AUDIO HD/SD SDI-Klemme (IN1 oder IN2)
und SDI-Eingang (1 oder 2) anliegen gewählt
werden.
• Sie müssen eine Gruppe von wählbaren
Audiokanälen vor der Kanalwahl wählen.
(☞ „E.AUDIO GROUP" in „AUDIO SETTING"
auf Seite 14)
• Wenn ein DUAL LINK SDI-Signal angelegt wird,
wird es zu SDI 1 zugewiesen.
• Die Einstellung wird für jeden Eingang (SDI 1
und SDI 2) gespeichert.
1
Drücken Sie die Taste
oder ,
wenn kein Menü angezeigt wird.
Die Bildschirmansicht für die Audiokanalwahl
wird angezeigt.
• Die Bildschirmansicht für die Audiokanalwahl
verschwindet automatisch in etwa
30 Sekunden nach der vorherigen Bedienung.
Audiokanal-Wahlbildschirm
Gewählter
Gegenstand
2
Drücken Sie die Tasten
zur
Wahl des linken (L ch) oder
rechten (R ch) Kanals.
3
Drücken Sie die
Tasten zur
Wahl eines Audiokanals.
• Bei jedem Tastendruck wechselt der Audiokanal
entsprechend den Einstellungen von „E.AUDIO
GROUP" (☞ „HINWEIS" auf Seite 14).
4
Drücken Sie die Taste MENU.
Die Bildschirmansicht für die Audiokanalwahl
verschwindet.
Verwendung des Audiopegelmessers
Sie können den Zustand der aktuellen EMBEDDED
AUDIO-Signale im Audiopegelmesser prüfen.
(☞ „Über die Informationsanzeige" rechts, „LEVEL
METER SETTING" in „AUDIO SETTING" auf Seite 14).
Über die Informationsanzeige
Der Monitor zeigt die untenstehende Information an.
• Wählen Sie die Einstellung zum Anzeigen/
Verstecken von Information mit dem MENU mit
Ausnahme von 5, gesteuert mit der Taste T.C.
(☞ r auf Seite 6).
• Wählen Sie die Position für die
Informationsanzeige. (☞ „POSITION" in
„INFORMATION" auf Seite 18)
1 Audiopegelmesser
• Erscheint nicht, wenn „LEVEL METER ch" auf
„OFF" gestellt ist. (☞ „AUDIO SETTING" auf
Seite 14)
2 Signalformat
• Erscheint wenn „STATUS DISPLAY" auf „ON"
gestellt ist. (☞ „INFORMATION" auf Seite 18)
• Für die angezeigten Inhalte siehe
„Verfügbare Signale" und „Über das
Signalformat" auf Seite 10.
3 Quellenname, wie in „CHARACTER SET."
zugewiesen.
• Erscheint wenn „SOURCE ID" auf „ON" oder
„AUTO" gestellt ist.
• Erscheint in großen Buchstaben, wenn
„STATUS DISPLAY" auf „OFF" oder „AUTO"
gestellt ist.
☞ „INFORMATION" auf Seite 18
4 CRC-Fehleranzeige
• Erscheint wenn „CRC ERROR" auf „ON"
gestellt ist. (☞ „INFORMATION" auf Seite 18)
• Ein rotes Quadrat erscheint, wenn ein Fehler
auftritt.
5 Zeitcode
• Wenn das Eingangssignal keinen Zeitcode
enthält, erscheint „TC – –:– –:– –:– –" (☞ r
auf Seite 6).
Anzeige des aktuellen Status
Wenn Sie die INPUT SELECT-Taste (☞ t
auf Seite 6) die momentan leuchtet drücken,
werden der Status des Eingangssignals und die
Einstellung für die Stummschaltung etwa
3 Sekunden lang angezeigt.
• Wählen Sie die Einstellung zum Anzeigen/
Verstecken des Status in „STATUS DISPLAY"
unter „INFORMATION" (☞ Seite 18).
• Wenn „STATUS DISPLAY" auf „AUTO" oder
„ON" gestellt ist, wird der untenstehende Status
auch in den folgenden Fällen angezeigt:
– Wenn Sie den Eingang wechseln
– Wenn die Signalbedingung des aktuellen
Eingangs wechselt
– Beim Einschalten am Monitor
• Wenn „STATUS DISPLAY" auf „ON" gestellt ist,
bleibt das Signalformat 3 Sekunden nach der
Statusanzeige angezeigt.
1 Signalformat
• Für die angezeigten Inhalte siehe
„Verfügbare Signale" und „Über das
Signalformat" auf Seite 10.
2 Signalformat von DVI-Eingang
☞ „DVI INPUT SEL." auf Seite 19
Statusanzeige von DUAL LINK/3G SDI
Signalinformation
☞ „HINWEIS" auf Seite 11
3 Detailinformation von 3G SDI Signaleingabe
• Zeigt die Samplingstruktur/Pixelauflösung
des Signalformats.
• Wird angezeigt, wenn ein 3G SDI-Signal
angelegt wird.
4 Einstellen von „MUTING"
• Erscheint nur bei aktivierter Stummschaltung
(☞ 4 auf Seite 6).
DEUTSCH
7
