Tägliche Bedienungen / Verbindungen

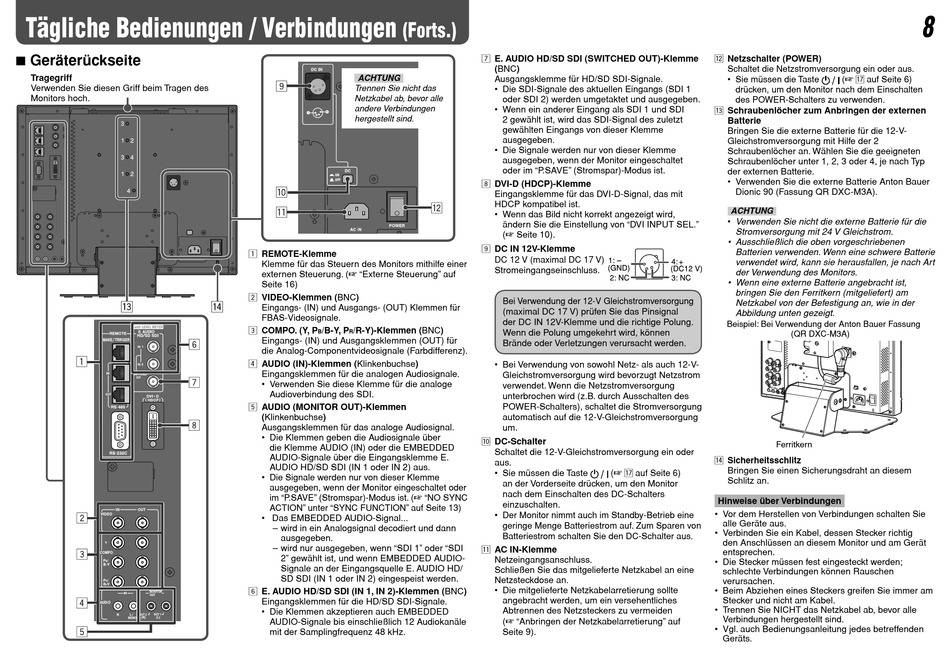

7 Geräterückseite
Tragegriff
Verwenden Sie diesen Griff beim Tragen des
Monitors hoch.
e
ACHTUNG
Trennen Sie nicht das
Netzkabel ab, bevor alle
andere Verbindungen
hergestellt sind.
1 REMOTE-Klemme
Klemme für das Steuern des Monitors mithilfe einer
externen Steuerung. (☞ "Externe Steuerung" auf
Seite 16)
2 VIDEO-Klemmen (BNC)
r
Eingangs- (IN) und Ausgangs- (OUT) Klemmen für
FBAS-Videosignale.
3 COMPO. (Y, P
/B-Y, P
/R-Y)-Klemmen (BNC)
B
R
Eingangs- (IN) und Ausgangsklemmen (OUT) für
die Analog-Componentvideosignale (Farbdifferenz).
4 AUDIO (IN)-Klemmen (Klinkenbuchse)
Eingangsklemmen für die analogen Audiosignale.
• Verwenden Sie diese Klemme für die analoge
Audioverbindung des SDI.
5 AUDIO (MONITOR OUT)-Klemmen
(Klinkenbuchse)
Ausgangsklemmen für das analoge Audiosignal.
• Die Klemmen geben die Audiosignale über
die Klemme AUDIO (IN) oder die EMBEDDED
AUDIO-Signale über die Eingangsklemme E.
AUDIO HD/SD SDI (IN 1 oder IN 2) aus.
• Die Signale werden nur von dieser Klemme
ausgegeben, wenn der Monitor eingeschaltet oder
im "P.SAVE" (Stromspar)-Modus ist. (☞ "NO SYNC
ACTION" unter "SYNC FUNCTION" auf Seite 13)
• Das EMBEDDED AUDIO-Signal...
– wird in ein Analogsignal decodiert und dann
ausgegeben.
– wird nur ausgegeben, wenn "SDI 1" oder "SDI
2" gewählt ist, und wenn EMBEDDED AUDIO-
Signale an der Eingangsquelle E. AUDIO HD/
SD SDI (IN 1 oder IN 2) eingespeist werden.
6 E. AUDIO HD/SD SDI (IN 1, IN 2)-Klemmen (BNC)
Eingangsklemmen für die HD/SD SDI-Signale.
• Die Klemmen akzeptieren auch EMBEDDED
AUDIO-Signale bis einschließlich 12 Audiokanäle
mit der Samplingfrequenz 48 kHz.
(Forts.)
7 E. AUDIO HD/SD SDI (SWITCHED OUT)-Klemme
(BNC)
Ausgangsklemme für HD/SD SDI-Signale.
• Die SDI-Signale des aktuellen Eingangs (SDI 1
oder SDI 2) werden umgetaktet und ausgegeben.
• Wenn ein anderer Eingang als SDI 1 und SDI
2 gewählt ist, wird das SDI-Signal des zuletzt
gewählten Eingangs von dieser Klemme
ausgegeben.
• Die Signale werden nur von dieser Klemme
ausgegeben, wenn der Monitor eingeschaltet
oder im "P.SAVE" (Stromspar)-Modus ist.
8 DVI-D (HDCP)-Klemme
Eingangsklemme für das DVI-D-Signal, das mit
HDCP kompatibel ist.
• Wenn das Bild nicht korrekt angezeigt wird,
ändern Sie die Einstellung von "DVI INPUT SEL."
(☞ Seite 10).
9 DC IN 12V-Klemme
DC 12 V (maximal DC 17 V)
Stromeingangseinschluss.
Bei Verwendung der 12-V Gleichstromversorgung
(maximal DC 17 V) prüfen Sie das Pinsignal
der DC IN 12V-Klemme und die richtige Polung.
Wenn die Polung umgekehrt wird, können
Brände oder Verletzungen verursacht werden.
• Bei Verwendung von sowohl Netz- als auch 12-V-
Gleichstromversorgung wird bevorzugt Netzstrom
verwendet. Wenn die Netzstromversorgung
unterbrochen wird (z.B. durch Ausschalten des
POWER-Schalters), schaltet die Stromversorgung
automatisch auf die 12-V-Gleichstromversorgung
um.
p DC-Schalter
Schaltet die 12-V-Gleichstromversorgung ein oder
aus.
• Sie müssen die Taste
an der Vorderseite drücken, um den Monitor
nach dem Einschalten des DC-Schalters
einzuschalten.
• Der Monitor nimmt auch im Standby-Betrieb eine
geringe Menge Batteriestrom auf. Zum Sparen von
Batteriestrom schalten Sie den DC-Schalter aus.
q AC IN-Klemme
Netzeingangsanschluss.
Schließen Sie das mitgelieferte Netzkabel an eine
Netzsteckdose an.
• Die mitgelieferte Netzkabelarretierung sollte
angebracht werden, um ein versehentliches
Abtrennen des Netzsteckers zu vermeiden
(☞ "Anbringen der Netzkabelarretierung" auf
Seite 9).
w Netzschalter (POWER)
Schaltet die Netzstromversorgung ein oder aus.
• Sie müssen die Taste
drücken, um den Monitor nach dem Einschalten
des POWER-Schalters zu verwenden.
e Schraubenlöcher zum Anbringen der externen
Batterie
Bringen Sie die externe Batterie für die 12-V-
Gleichstromversorgung mit Hilfe der 2
Schraubenlöcher an. Wählen Sie die geeigneten
Schraubenlöcher unter 1, 2, 3 oder 4, je nach Typ
der externen Batterie.
• Verwenden Sie die externe Batterie Anton Bauer
Dionic 90 (Fassung QR DXC-M3A).
ACHTUNG
• Verwenden Sie nicht die externe Batterie für die
Stromversorgung mit 24 V Gleichstrom.
• Ausschließlich die oben vorgeschriebenen
Batterien verwenden. Wenn eine schwere Batterie
verwendet wird, kann sie herausfallen, je nach Art
der Verwendung des Monitors.
• Wenn eine externe Batterie angebracht ist,
bringen Sie den Ferritkern (mitgeliefert) am
Netzkabel von der Befestigung an, wie in der
Abbildung unten gezeigt.
Beispiel: Bei Verwendung der Anton Bauer Fassung
Ferritkern
r Sicherheitsschlitz
Bringen Sie einen Sicherungsdraht an diesem
(☞ u auf Seite 6)
Schlitz an.
Hinweise über Verbindungen
• Vor dem Herstellen von Verbindungen schalten Sie
alle Geräte aus.
• Verbinden Sie ein Kabel, dessen Stecker richtig
den Anschlüssen an diesem Monitor und am Gerät
entsprechen.
• Die Stecker müssen fest eingesteckt werden;
schlechte Verbindungen können Rauschen
verursachen.
• Beim Abziehen eines Steckers greifen Sie immer am
Stecker und nicht am Kabel.
• Trennen Sie NICHT das Netzkabel ab, bevor alle
Verbindungen hergestellt sind.
• Vgl. auch Bedienungsanleitung jedes betreffenden
Geräts.
8
8
(☞ u auf Seite 6)
(QR DXC-M3A)
