System 2020 XT C
ONNECT
ba75970d01 10/2012
3.5

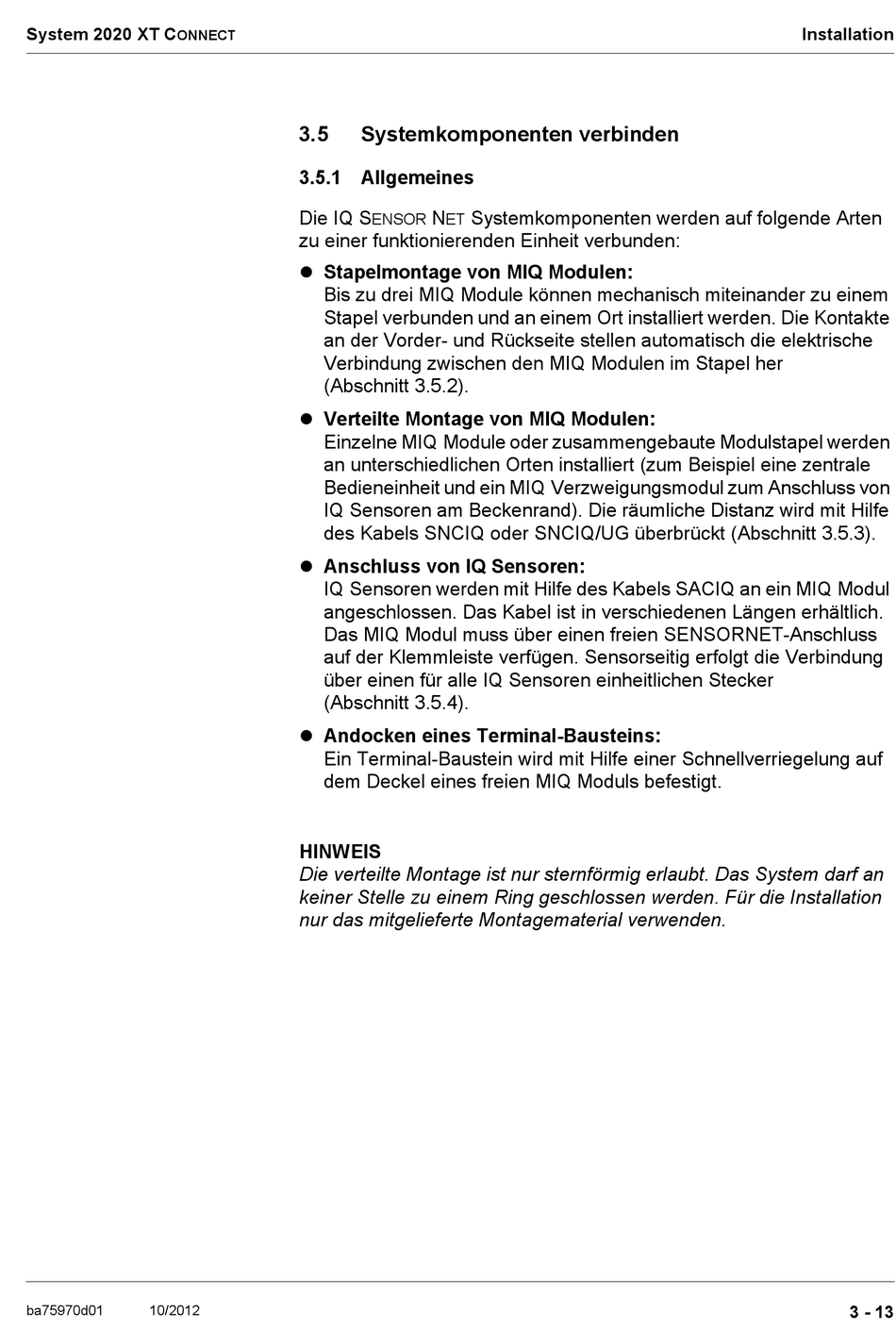

Systemkomponenten verbinden

3.5.1 Allgemeines

Die IQ S N
ENSOR ET
zu einer funktionierenden Einheit verbunden:
 Stapelmontage von MIQ Modulen:
Bis zu drei MIQ Module können mechanisch miteinander zu einem
Stapel verbunden und an einem Ort installiert werden. Die Kontakte
an der Vorder- und Rückseite stellen automatisch die elektrische
Verbindung zwischen den MIQ Modulen im Stapel her
(Abschnitt 3.5.2).
 Verteilte Montage von MIQ Modulen:
Einzelne MIQ Module oder zusammengebaute Modulstapel werden
an unterschiedlichen Orten installiert (zum Beispiel eine zentrale
Bedieneinheit und ein MIQ Verzweigungsmodul zum Anschluss von
IQ Sensoren am Beckenrand). Die räumliche Distanz wird mit Hilfe
des Kabels SNCIQ oder SNCIQ/UG überbrückt (Abschnitt 3.5.3).
 Anschluss von IQ Sensoren:
IQ Sensoren werden mit Hilfe des Kabels SACIQ an ein MIQ Modul
angeschlossen. Das Kabel ist in verschiedenen Längen erhältlich.
Das MIQ Modul muss über einen freien SENSORNET-Anschluss
auf der Klemmleiste verfügen. Sensorseitig erfolgt die Verbindung
über einen für alle IQ Sensoren einheitlichen Stecker
(Abschnitt 3.5.4).
 Andocken eines Terminal-Bausteins:
Ein Terminal-Baustein wird mit Hilfe einer Schnellverriegelung auf
dem Deckel eines freien MIQ Moduls befestigt.
HINWEIS
Die verteilte Montage ist nur sternförmig erlaubt. Das System darf an
keiner Stelle zu einem Ring geschlossen werden. Für die Installation
nur das mitgelieferte Montagematerial verwenden.
Systemkomponenten werden auf folgende Arten
Installation
3 - 13
