System 2020 XT C
ONNECT

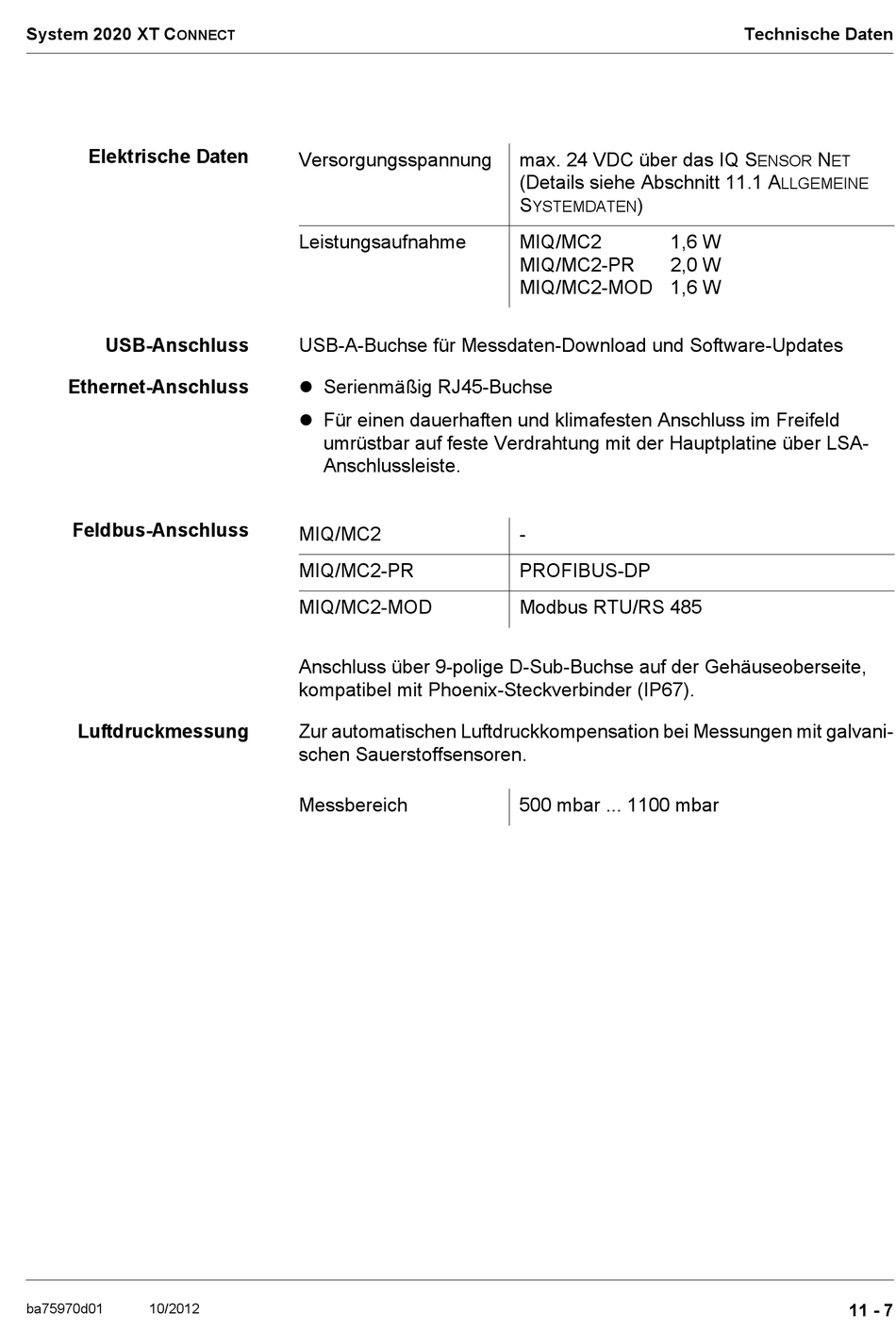

Elektrische Daten
USB-Anschluss

Ethernet-Anschluss

Feldbus-Anschluss

Luftdruckmessung

ba75970d01 10/2012
Versorgungsspannung
Leistungsaufnahme
USB-A-Buchse für Messdaten-Download und Software-Updates
 Serienmäßig RJ45-Buchse
 Für einen dauerhaften und klimafesten Anschluss im Freifeld
umrüstbar auf feste Verdrahtung mit der Hauptplatine über LSA-
Anschlussleiste.
MIQ/MC2
MIQ/MC2-PR
MIQ/MC2-MOD
Anschluss über 9-polige D-Sub-Buchse auf der Gehäuseoberseite,
kompatibel mit Phoenix-Steckverbinder (IP67).
Zur automatischen Luftdruckkompensation bei Messungen mit galvani-
schen Sauerstoffsensoren.
Messbereich
max. 24 VDC über das IQ S
(Details siehe Abschnitt 11.1 A
S )
YSTEMDATEN
MIQ/MC2 1,6 W
MIQ/MC2-PR 2,0 W
MIQ/MC2-MOD 1,6 W
-
PROFIBUS-DP
Modbus RTU/RS 485
500 mbar ... 1100 mbar
Technische Daten
N
ENSOR ET
LLGEMEINE
11 - 7
