System 2020 XT C
ONNECT
Kabelverschraubungen
ba75970d01 10/2012

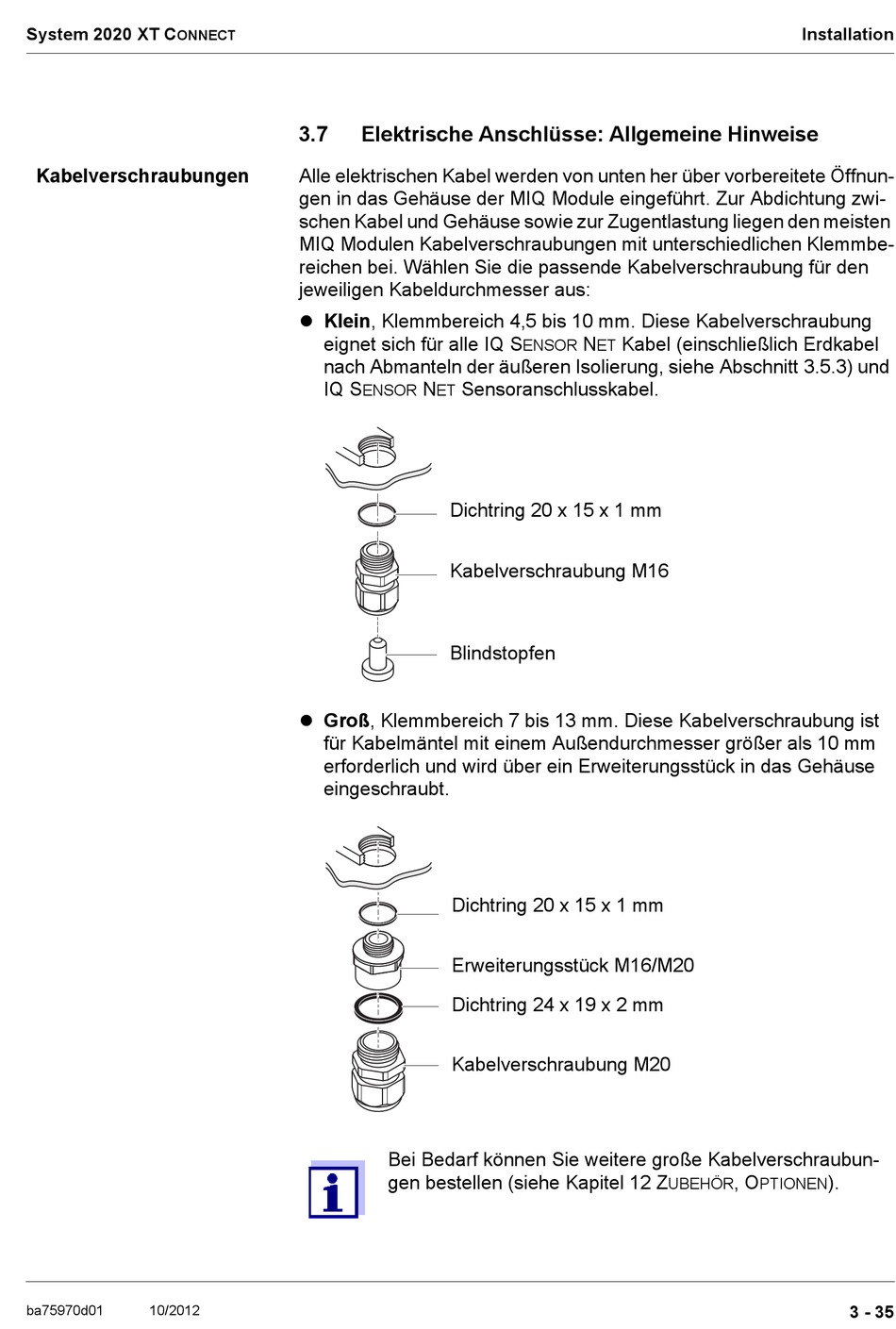

3.7 Elektrische Anschlüsse: Allgemeine Hinweise
Alle elektrischen Kabel werden von unten her über vorbereitete Öffnun-
gen in das Gehäuse der MIQ Module eingeführt. Zur Abdichtung zwi-
schen Kabel und Gehäuse sowie zur Zugentlastung liegen den meisten
MIQ Modulen Kabelverschraubungen mit unterschiedlichen Klemmbe-
reichen bei. Wählen Sie die passende Kabelverschraubung für den
jeweiligen Kabeldurchmesser aus:
 Klein, Klemmbereich 4,5 bis 10 mm. Diese Kabelverschraubung
eignet sich für alle IQ S
nach Abmanteln der äußeren Isolierung, siehe Abschnitt 3.5.3) und
IQ S N Sensoranschlusskabel.
ENSOR ET
Dichtring 20 x 15 x 1 mm
Kabelverschraubung M16
Blindstopfen
 Groß, Klemmbereich 7 bis 13 mm. Diese Kabelverschraubung ist
für Kabelmäntel mit einem Außendurchmesser größer als 10 mm
erforderlich und wird über ein Erweiterungsstück in das Gehäuse
eingeschraubt.
Dichtring 20 x 15 x 1 mm
Erweiterungsstück M16/M20
Dichtring 24 x 19 x 2 mm
Kabelverschraubung M20
Bei Bedarf können Sie weitere große Kabelverschraubun-
gen bestellen (siehe Kapitel 12 Z
N Kabel (einschließlich Erdkabel
ENSOR ET
UBEHÖR
Installation
, O ).
PTIONEN
3 - 35
