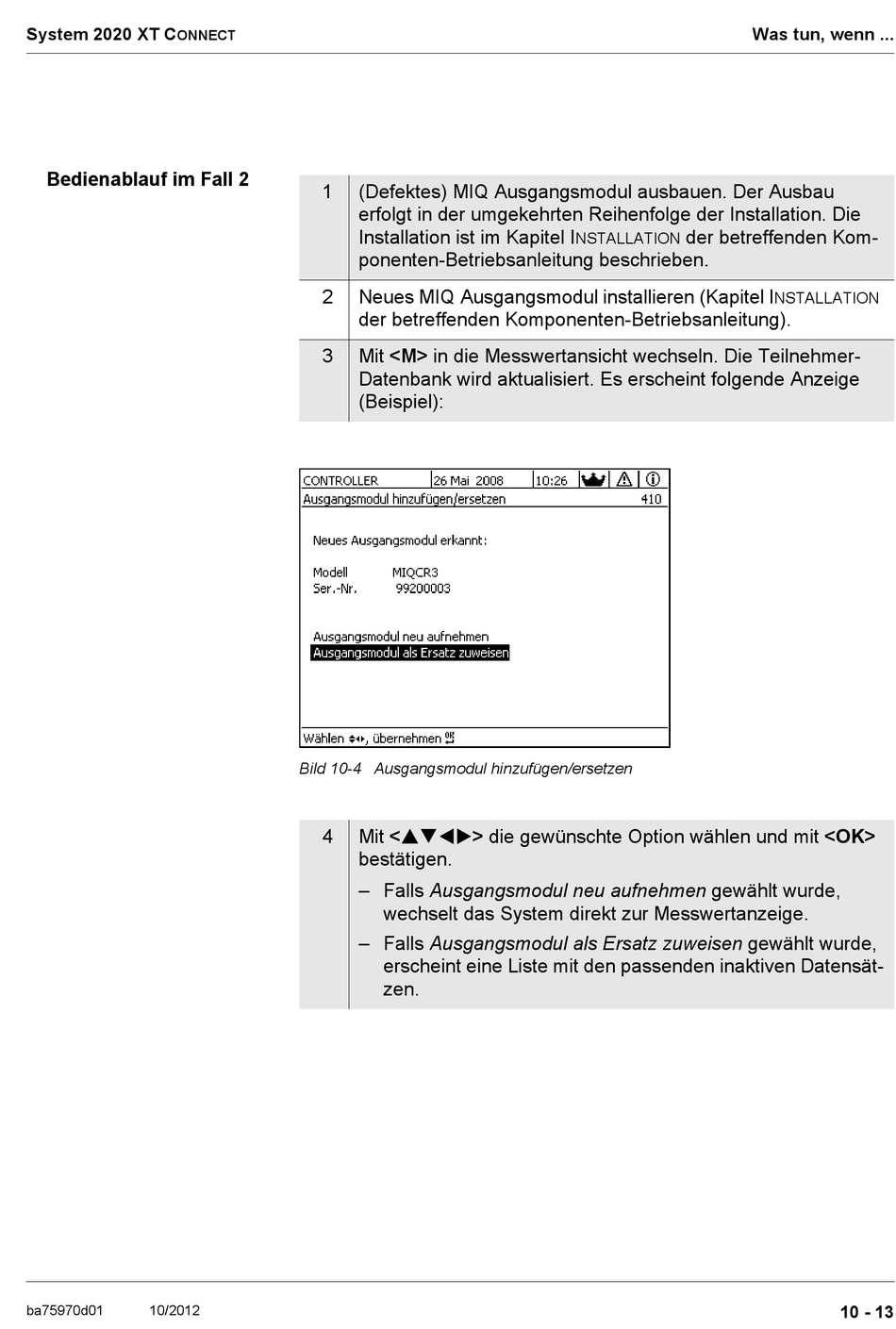

Bedienablauf im Fall 2
ba75970d01 10/2012
1 (Defektes) MIQ Ausgangsmodul ausbauen. Der Ausbau
erfolgt in der umgekehrten Reihenfolge der Installation. Die
Installation ist im Kapitel I
ponenten-Betriebsanleitung beschrieben.
2 Neues MIQ Ausgangsmodul installieren (Kapitel I
der betreffenden Komponenten-Betriebsanleitung).
3 Mit <M> in die Messwertansicht wechseln. Die Teilnehmer-
Datenbank wird aktualisiert. Es erscheint folgende Anzeige
(Beispiel):
Bild 10-4 Ausgangsmodul hinzufügen/ersetzen
4 Mit <> die gewünschte Option wählen und mit <OK>
bestätigen.
– Falls Ausgangsmodul neu aufnehmen gewählt wurde,
wechselt das System direkt zur Messwertanzeige.
– Falls Ausgangsmodul als Ersatz zuweisen gewählt wurde,
erscheint eine Liste mit den passenden inaktiven Datensät-
zen.
der betreffenden Kom-
NSTALLATION
Was tun, wenn ...
NSTALLATION
10 - 13
