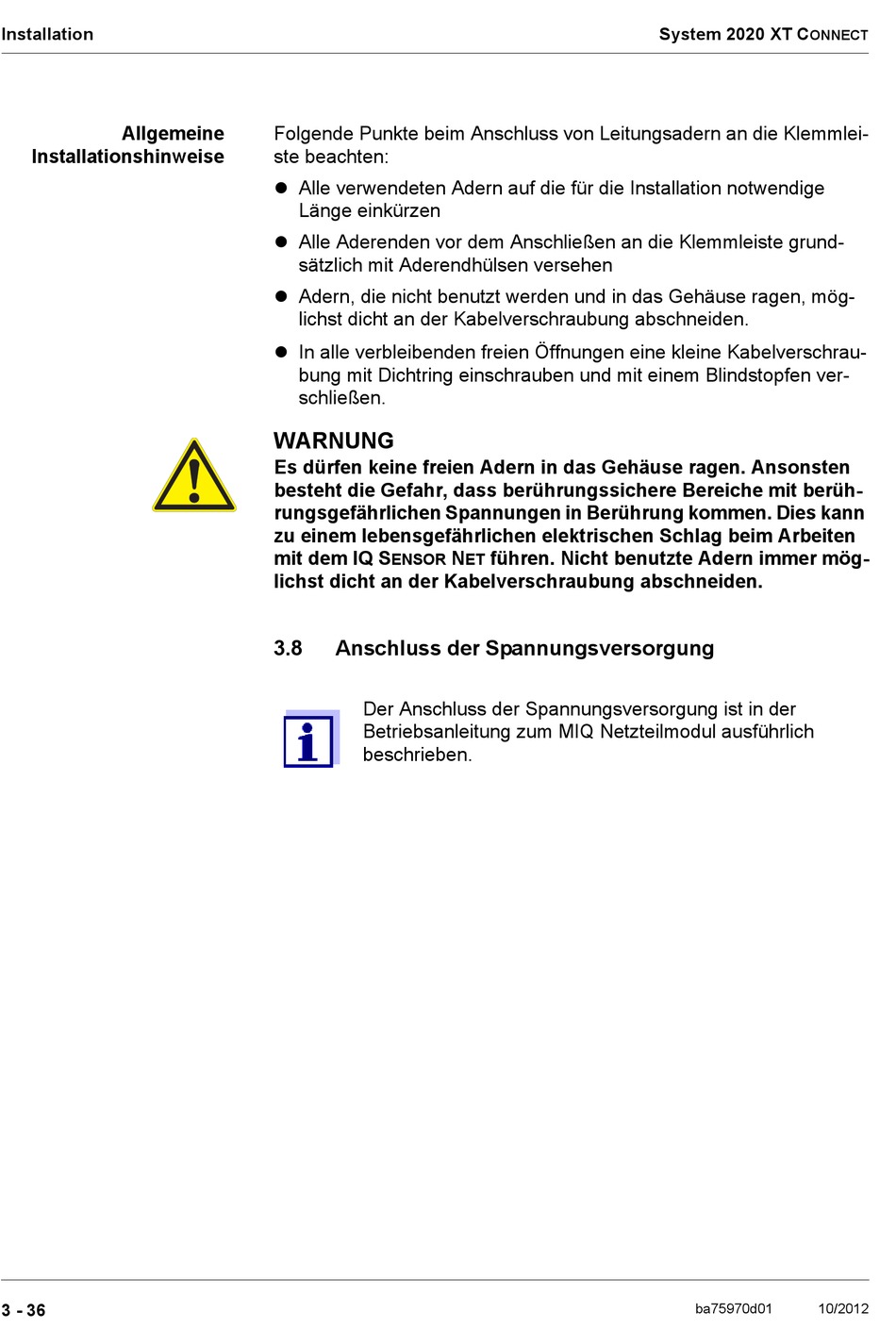

Installation
Allgemeine
Installationshinweise
3 - 36
Folgende Punkte beim Anschluss von Leitungsadern an die Klemmlei-
ste beachten:
 Alle verwendeten Adern auf die für die Installation notwendige
Länge einkürzen
 Alle Aderenden vor dem Anschließen an die Klemmleiste grund-
sätzlich mit Aderendhülsen versehen
 Adern, die nicht benutzt werden und in das Gehäuse ragen, mög-
lichst dicht an der Kabelverschraubung abschneiden.
 In alle verbleibenden freien Öffnungen eine kleine Kabelverschrau-
bung mit Dichtring einschrauben und mit einem Blindstopfen ver-
schließen.
WARNUNG
Es dürfen keine freien Adern in das Gehäuse ragen. Ansonsten
besteht die Gefahr, dass berührungssichere Bereiche mit berüh-
rungsgefährlichen Spannungen in Berührung kommen. Dies kann
zu einem lebensgefährlichen elektrischen Schlag beim Arbeiten
mit dem IQ S
ENSOR
lichst dicht an der Kabelverschraubung abschneiden.
3.8

Anschluss der Spannungsversorgung

Der Anschluss der Spannungsversorgung ist in der
Betriebsanleitung zum MIQ Netzteilmodul ausführlich
beschrieben.
N führen. Nicht benutzte Adern immer mög-
ET
System 2020 XT C
ONNECT
