Installation
Spannungsabfall
Kabellängen
Richtlinie
Länge des Kabelstrangs
ermitteln
3 - 6

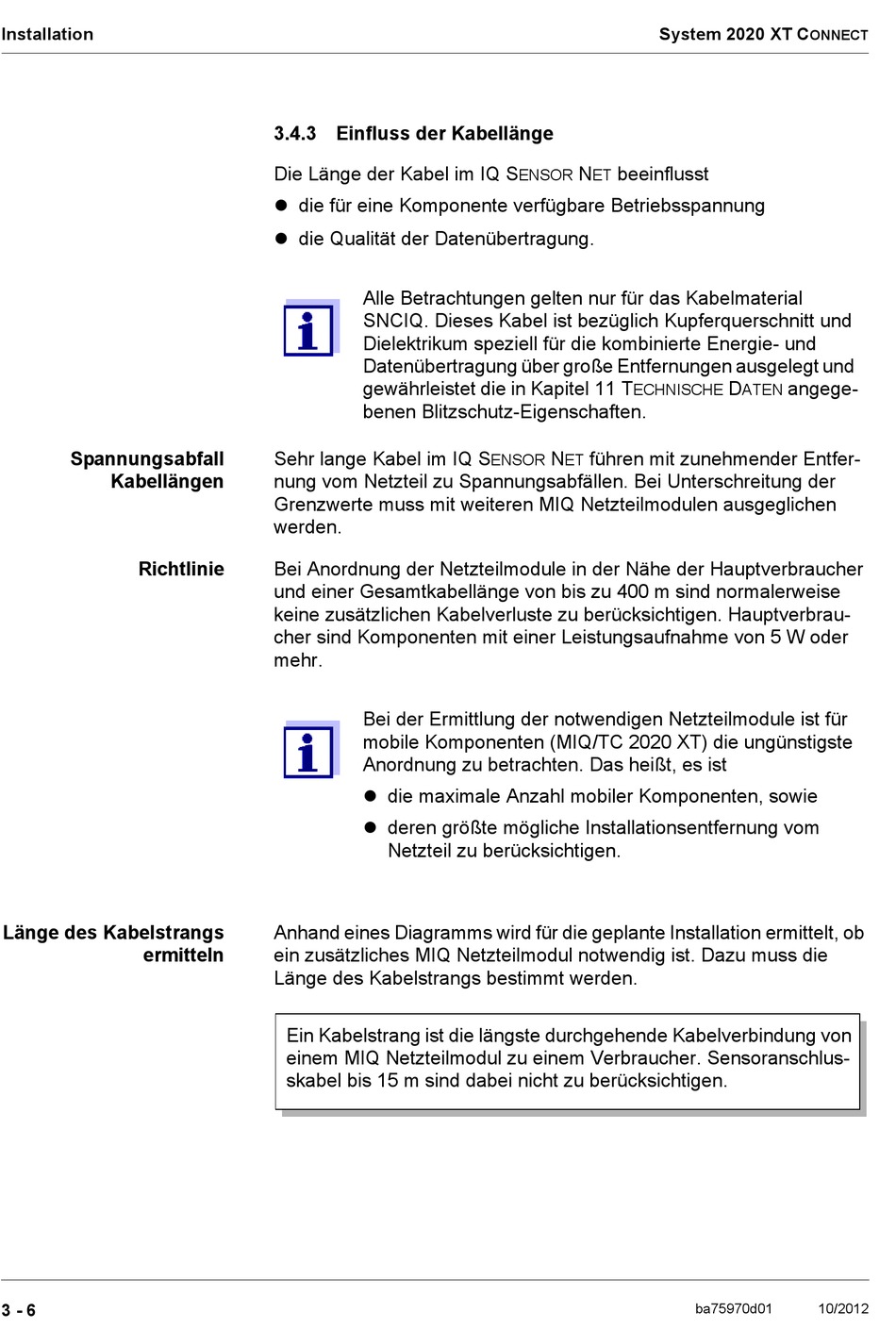

3.4.3 Einfluss der Kabellänge
Die Länge der Kabel im IQ S
 die für eine Komponente verfügbare Betriebsspannung
 die Qualität der Datenübertragung.
Alle Betrachtungen gelten nur für das Kabelmaterial
SNCIQ. Dieses Kabel ist bezüglich Kupferquerschnitt und
Dielektrikum speziell für die kombinierte Energie- und
Datenübertragung über große Entfernungen ausgelegt und
gewährleistet die in Kapitel 11 T
benen Blitzschutz-Eigenschaften.
Sehr lange Kabel im IQ S
nung vom Netzteil zu Spannungsabfällen. Bei Unterschreitung der
Grenzwerte muss mit weiteren MIQ Netzteilmodulen ausgeglichen
werden.
Bei Anordnung der Netzteilmodule in der Nähe der Hauptverbraucher
und einer Gesamtkabellänge von bis zu 400 m sind normalerweise
keine zusätzlichen Kabelverluste zu berücksichtigen. Hauptverbrau-
cher sind Komponenten mit einer Leistungsaufnahme von 5 W oder
mehr.
Bei der Ermittlung der notwendigen Netzteilmodule ist für
mobile Komponenten (MIQ/TC 2020 XT) die ungünstigste
Anordnung zu betrachten. Das heißt, es ist
 die maximale Anzahl mobiler Komponenten, sowie
 deren größte mögliche Installationsentfernung vom
Netzteil zu berücksichtigen.
Anhand eines Diagramms wird für die geplante Installation ermittelt, ob
ein zusätzliches MIQ Netzteilmodul notwendig ist. Dazu muss die
Länge des Kabelstrangs bestimmt werden.
Ein Kabelstrang ist die längste durchgehende Kabelverbindung von
einem MIQ Netzteilmodul zu einem Verbraucher. Sensoranschlus-
skabel bis 15 m sind dabei nicht zu berücksichtigen.
System 2020 XT C
N beeinflusst
ENSOR ET
ECHNISCHE
N führen mit zunehmender Entfer-
ENSOR ET
ONNECT
D angege-
ATEN
ba75970d01 10/2012
