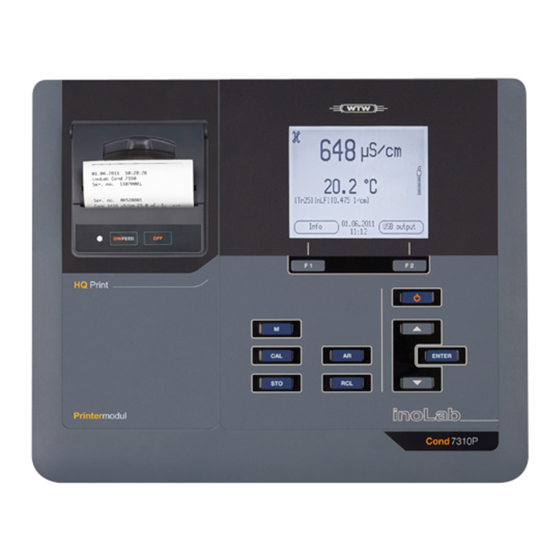

Messgerät Cond 7310 Mit dem kompakten Präzisions-Leitfähigkeitsmessgerät Cond 7310 können Sie schnell und zuverlässig Leitfähigkeitsmessungen durchführen. Das Cond 7310 bietet für alle Anwendungsbereiche ein Höchstmaß an Bedien- komfort, Zuverlässigkeit und Messsicherheit. Die USB-Schnittstelle können Sie zur Datenübertragung auf einen PC und für Softwareupdates des Geräts einsetzen.
3 Buchsenfeld 4 Drucker 5 Bedienfeld des Druckers Sensoren Ein messbereites Messsystem besteht aus dem Messgerät Cond 7310 und einem geeigneten Sensor. Geeignete Sensoren sind Leitfähigkeitsmesszellen. Informationen über verfügbare Sensoren erhalten Sie im Internet und im WTW-Katalog "Messtechnik für Labor und Umwelt".
Sicherheit Cond 7310 Sicherheit Sicherheitsinformationen 2.1.1 Sicherheitsinformationen in der Bedienungsanleitung Diese Bedienungsanleitung enthält wichtige Informationen für den sicheren Betrieb des Messgeräts. Lesen Sie diese Bedienungsanleitung vollständig durch und machen Sie sich mit dem Messgerät vertraut, bevor Sie es in Betrieb nehmen oder damit arbeiten.
Cond 7310 Sicherheit Sicherer Betrieb 2.2.1 Bestimmungsgemäßer Gebrauch Der bestimmungsgemäße Gebrauch des Messgerätes besteht ausschließlich in der Leitfähigkeitsmessung in einer Laborumgebung. Bestimmungsgemäß ist ausschließlich der Gebrauch gemäß den Instruktionen und den technischen Spezifikationen dieser Bedienungsanleitung (siehe Abschnitt 12 T , Seite 50).
– USB-Treibern – ausführlicher Bedienungsanleitung – Software MultiLab Importer Energieversorgung Das Cond 7310 wird auf folgende Arten mit Energie versorgt: Netzbetrieb über das mitgelieferte Steckernetzgerät. Batteriebetrieb (4 x Alkali-Mangan-Batterien, Typ AA) USB-Betrieb über ein angeschlossenes USB-B-Kabel. Erstinbetriebnahme Führen Sie folgende Tätigkeiten aus:...
Cond 7310 Inbetriebnahme 3.3.1 Batterien einlegen Sie können das Messgerät wahlweise mit Batterien oder Akkus (Ni- MH) betreiben. Zum Laden der Akkus benötigen Sie ein externes Ladegerät. 1 Batteriefach Batteriefach (1) an der Geräteunterseite öffnen. VORSICHT Achten Sie auf die richtige Polung der Batterien.
Verwenden Sie nur Original-Steckernetzgeräte (siehe Ab- schnitt 12 T , Seite 50). ECHNISCHE ATEN Den Stecker des Steckernetzgeräts am Cond 7310 in die Buchse für das Steckernetzgerät stecken. Das Original-Steckernetzgerät an eine leicht zugängliche Steckdose anschließen. 3.3.3 Stativ montieren Der Stativfuß läßt sich auf der rechten Seite des Messgeräts anbringen.
Cond 7310 Bedienung Bedienung Allgemeine Bedienprinzipien 4.1.1 Tastenfeld In dieser Bedienungsanleitung werden Tasten durch spitze Klammern <..> veranschaulicht. Das Tastensymbol (z. B. <ENTER>) bedeutet in der Bedienungsanleitung generell einen kurzen Tastendruck (unter 2 sec). Ein langer Tastendruck (ca. 2 sec) wird durch einen Strich hinter dem Tastensymbol (z. B. <ENTER__>) veranschaulicht.
Cond 7310 Bedienung 4.1.4 Buchsenfeld 1 Leitfähigkeitsmesszelle 2 Mini USB-B Schnittstelle 3 Steckernetzgerät 4 Service-Schnittstelle VORSICHT Schließen Sie an das Messgerät nur Messzellen an, die keine unzulässigen Spannungen oder Ströme (> SELV und > Stromkreis mit Strombegrenzung) einspeisen können. Nahezu alle handelsüblichen Messzellen erfüllen diese Bedin- gungen.
Bedienung Cond 7310 Messgerät ausschalten Mit <On/Off> das Gerät ausschalten. Abschaltautomatik Zur Schonung der Batterien besitzt das Gerät eine automatische Abschaltfunk- tion (siehe Abschnitt 6.2.1 S , Seite 32). Die Abschaltautomatik schaltet YSTEM das Messgerät ab, wenn eine einstellbare Zeit lang keine Taste betätigt wurde.
Cond 7310 Bedienung 4.4.2 Messwertansicht (Betriebsart Messen) In der Messwertansicht öffnen Sie mit dem Softkey <F1> die Menüs für Einstel- lungen. Die aktuellen Funktionen der Softkeys werden im Display angezeigt. Mit <F1>/[Menü] (kurzer Druck) öffnen Sie das zur angezeigten Messgröße zugehörige Menü...
Bedienung Cond 7310 Allgemein Sprache: Deutsch Signalton: Beleuchtung: Kontrast: 48 % Abschaltzeit: 30 min 01.07.2011 Zurück 08:00 Funktionen Funktionen sind durch den Namen der Funktion gekennzeichnet. Sie wer- den durch Bestätigen mit <ENTER> sofort ausgeführt. Beispiel: Funktion Kalibrierprotokoll anzeigen.
Seite 19
Cond 7310 Bedienung ϰ 1417 µS/cm 25.0 °C [Tr25][nLF][ 0.479 1/cm] 01.07.2011 Menü USB-Ausgabe 08:00 Mit <F1__>/[Menü] das Menü Speicher & Konfig. öffnen. Das Gerät befindet sich in der Betriebsart Einstellen. Speicher & Konfig. System Speicher 01.07.2011 Zurück 08:00 Mit <><> das Untermenü System markieren.
Bedienung Cond 7310 Allgemein Sprache: Deutsch Signalton: Beleuchtung: Kontrast: 48 % Abschaltzeit: 30 min 01.07.2011 Zurück 08:00 Mit <ENTER> den Einstellmodus für die Sprache öffnen. Allgemein Sprache: Deutsch Signalton: Beleuchtung: Kontrast: 48 % Abschaltzeit: 30 min 01.07.2011 Zurück 08:00 Mit <><> die gewünschte Sprache auswählen.
Seite 21
Cond 7310 Bedienung Datum, Uhrzeit und Das Datumsformat kann von der Anzeige Tag, Monat, Jahr (TT.MM.JJJJ) auf Datumsformat Monat, Tag, Jahr (MM/TT/JJJJ oder MM.TT.JJJJ) umgestellt werden. einstellen In der Messwertansicht: Mit <F1__>/[Menü] das Menü Speicher & Konfig. öffnen. Das Gerät befindet sich in der Betriebsart Einstellen.
Leitfähigkeit Cond 7310 Leitfähigkeit Messen 5.1.1 Leitfähigkeit messen HINWEIS Bei Anschluss von geerdetem PC/Drucker kann nicht in geerdeten Medien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Die USB-Schnittstelle ist nicht galvanisch getrennt. Die Leitfähigkeitsmesszelle an das Messgerät anschließen. Das Leitfähigkeitsmessfenster wird im Display angezeigt.
Seite 23
Cond 7310 Leitfähigkeit Der Faktor für die Berechnung des Filtrattrockenrückstands ist werkseitig auf 1,00 eingestellt. Sie können diesen Faktor für Ihre Zwecke im Bereich von 0,40 bis 1,00 anpassen. Die Einstellung des Faktors erfolgt im Menü Messung für die Messgröße TDS.
Leitfähigkeit Cond 7310 Kriterien für einen Die Funktion Stabilitätskontrolle überprüft, ob die Messwerte in dem überwach- stabilen Messwert ten Zeitintervall stabil sind. Messgröße Zeitintervall Stabilität im Zeitintervall ϰ ϰ Leitfähigkeit 10 Sekunden Δ : besser 0,5 % vom Messwert Temperatur 10 Sekunden Δ...
Cond 7310 Leitfähigkeit 0,800 ... 0,880 cm (z.B. KLE 325 mit einer nominalen Zellenkonstante 0,840 cm Die Bestimmung der Zellenkonstante erfolgt im Kontrollstandard 0,01 mol/l KCl. Zellenkonstanten außerhalb der oben genannten Bereiche können Sie nicht kalibrieren. Die kalibrierte Zellenkonstante des Messgeräts ist im Lieferzustand auf 0,475 cm (Leitfähigkeitsmesszelle TetraCon 325) eingestellt.
Seite 26
Leitfähigkeit Cond 7310 Messwertansicht die Taste <CAL__> drücken. Die angezeigten Kalibrierdaten können Sie anschließend mit <F2>/[USB-Ausgabe] auf die Schnittstelle, z. B. zu einem PC, übertragen. Kalibrierspeicher Die Kalibrierprotokolle der letzten Kalibrierungen (max. 10) finden Sie im Menü anzeigen <F1>/[Menü] / Kalibrierung / Kalibrierspeicher und im Menü <F1__>/[Menü] / Speicher &...
Seite 27
Cond 7310 Leitfähigkeit Kalibrierprotokoll inoLab Cond 7310 (Beispiel) Ser. Nr. 11292113 KALIBRIERUNG Cond 01.07.2011 16:13:33 Ser. Nr. 10501234 Zellenkonstante 0.479 1/cm 25.0 °C Sensor ba75933d02 10/2011...
Einstellungen Cond 7310 Einstellungen Messeinstellungen 6.1.1 Einstellungen für Leitfähigkeitsmesszellen ändern Die Einstellungen finden Sie im Menü Messung für die Messgröße Leitfähig- keit. Zum Öffnen in der Messwertansicht die gewünschte Messgröße anzeigen und die Taste <F1>/[Menü] oder <ENTER> drücken. Nach Abschluss aller Ein- stellungen mit <M>...
Seite 29
Cond 7310 Einstellungen Menüpunkt mögl. Erläuterung Einstellung Kalibrierung / 1 ... 150 ... Kalibrierintervall für die Messzelle (in Kalibrierintervall 999 d Tagen). Das Messgerät erinnert Sie durch das blinkende Sensorsymbol im Mess- fenster an regelmäßiges Kalibrieren. Messung / Verwendete Messzelle...
Einstellungen Cond 7310 Menüpunkt mögl. Erläuterung Einstellung Messung / 20 °C Referenztemperatur Temp. Komp. (TC) 25 °C / Referenztemp. Diese Einstellung steht nur für die ϰ ρ Messgrößen zur Verfügung. Messung / TDS 0,40 ... 1,00 Faktor für den TDS-Messwert...
Cond 7310 Einstellungen 6.1.3 Temperaturkompensation Basis für die Berechnung der Temperaturkompensation ist die voreingestellte Referenztemperatur 20 °C oder 25 °C. Sie wird im Display mit Tr20 oder Tr25 angezeigt. Sie können unter folgenden Methoden der Temperaturkompensation wählen: Nicht lineare Temperaturkompensation (nLF) nach EN 27 888 ...
Einstellungen Cond 7310 Sensorunabhängige Einstellungen 6.2.1 System Zum Öffnen des Menüs Speicher & Konfig. in der Messwertansicht die Taste <F1__>/[Menü] drücken. Nach Abschluss aller Einstellungen mit <M> zur Messwertansicht wechseln. Einstellungen im Auslieferzustand sind fett hervorgehoben. Menüpunkt mögl. Erläuterung Einstellung...
Cond 7310 Einstellungen Menüpunkt mögl. Erläuterung Einstellung System / Uhr Zeit Uhrzeit- und Datumseinstellun- Datum gen. Datumsfor- Details siehe Abschnitt 4.4.5 EISPIEL AVIGATION ATUM UND HRZEIT EINSTELLEN Seite 20 System / Service Hardware- und Softwareversion Information des Geräts werden angezeigt.
Einstellungen Cond 7310 Einstellung Auslieferzustand Zellenkonstante (C) 0,475 cm (eingestellt) Temperaturkompensation Referenztemperatur 25 °C Temperaturkoeffizient (TC) der 2,000 %/K linearen Temperaturkompensation TDS-Faktor 1,00 Stabilitätskontrolle Temperatureinheit °C Das Rücksetzen der Sensoreinstellungen erfolgt unter dem Menüpunkt Rück- setzen im Menü für Kalibrier- und Messeinstellungen. Zum Öffnen in der Mess- wertansicht die Taste <F1>/[Menü] oder <ENTER>...
Cond 7310 Speichern Speichern Sie können Messwerte (Datensätze) in den Datenspeicher übertragen: Manuell speichern (siehe Abschnitt 7.1 M , Seite 35) ANUELL SPEICHERN Automatisch intervallweise speichern, siehe Abschnitt 7.2 A UTOMATISCH , Seite 36) INTERVALLWEISE SPEICHERN Bei jedem Speichervorgang wird der aktuelle Datensatz gleichzeitig auf die Schnittstelle übertragen.
Speichern Cond 7310 Mit ja löschen Sie den gesamten Speicher. Mit nein brechen Sie den Speichervorgang ab und wechseln zur Messwert- ansicht. Sie können dann z. B. die gespeicherten Daten auf einen PC über- tragen (siehe Abschnitt 7.3.1 M ESSDATENSPEICHER ANZEIGEN UND , Seite 38) und anschließend den Speicher löschen (siehe...
Seite 37
Cond 7310 Speichern Einstellungen Mit den folgenden Einstellungen konfigurieren Sie die automatische Speicher- funktion: Menüpunkt mögl. Erläuterung Einstellung ID-Nummer 1 ... 10000 Ident-Nummer für die Datensatz- reihe. Intervall 1 s, 5 s, 10 s, Speicherintervall. 30 s, 1 min, 5 min, Die Untergrenze für das Spei-...
Speichern Cond 7310 Bei aktivem automatischem Speichern sind nur noch folgende Tas- ten aktiv: Softkeys, <M>, <STO__> und <On/Off>. Andere Tasten und die Funktion automatische Abschaltung sind deaktiviert. Energiesparmodus Bei aktivem automatischem Speichern bietet das Messgerät einen Energie- [Eco-Modus] sparmodus [Eco-Modus] an, um unnötigen Energieverbrauch zu vermeiden.
Seite 39
25.1 °C AR +++ C = 0.479 1/cm, Tref 25, nLF 01.07.2011 Zurück USB-Ausgabe 08:00 Darstellung eines 01.07.2011 09:27:20 Datensatzes inoLab Cond 7310 Ser. Nr. 12345678 (USB-Ausgabe) ID-Nummer 1 Cond 99.8 µS/cm 25.0 °C, AR, S: +++ ________________________________________ 01.07.2011 09:56:24 inoLab Cond 7310 Ser.
Read-Kriterium beim Speichern erfüllt war (stabiler Messwert). Ansonsten fehlt der Zusatz AR. Kalibrierbewertung: +++, ++, +, -, oder keine Bewertung 7.3.4 Speicherplätze Das Messgerät Cond 7310 verfügt über zwei Messdatenspeicher. Manuell und automatisch gespeicherte Messwerte werden getrennt in eigenen Messdaten- speichern abgelegt. Speicher maximale Zahl der Datensätze...
Cond 7310 Daten übertragen (USB-Schnittstelle) Daten übertragen (USB-Schnittstelle) Optionen für die Datenübertragung Über die USB-Schnittstelle können Sie Daten an einen PC übertragen. Die folgende Tabelle zeigt, welche Daten wie auf die Schnittstelle übertragen werden: Daten Steuerung Bedienung / Beschreibung Aktuelle Mess- manuell ...
Daten übertragen (USB-Schnittstelle) Cond 7310 PC anschließen Verbinden Sie das Cond 7310 über die USB-Schnittstelle mit dem PC. HINWEIS Bei Anschluss von geerdetem PC/Drucker kann nicht in geerdeten Medien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Die USB-Schnittstelle ist nicht galvanisch getrennt.
Cond 7310 Drucker (nur Cond 7310P) Drucker (nur Cond 7310P) 1 Betriebs-LED – leuchtet: Drucker ist eingeschaltet – blinkt: Drucker ist ausgeschaltet 2 Bedienfeld mit den Tasten <FEED> und <ON/OFF> 3 Hebel zum Öffnen des Papierfachs 4 Deckel des Papierfachs...
Drucker (nur Cond 7310P) Cond 7310 Bedienung / Drucken Die Ausgabe von Daten an den Drucker erfolgt nur, wenn folgende Bedingun- gen erfüllt sind Daten werden manuell oder automatisch übertragen (siehe Abschnitt 8.1 , Seite 41) PTIONEN FÜR DIE ATENÜBERTRAGUNG...
Cond 7310 Drucker (nur Cond 7310P) Verwenden Sie ausschließlich Original WTW-Papierrollen. Infor- mationen hierzu erhalten Sie durch den WTW-Katalog M ESSTECH oder über Internet. NIK FÜR ABOR UND MWELT Das Thermopapier ist bei sachgerechter Lagerung mindestens 7 Jahre lesbar. Was tun wenn ... / Drucker...
Wartung, Reinigung, Entsorgung Cond 7310 Wartung, Reinigung, Entsorgung 10.1 Wartung 10.1.1 Allgemeine Wartungsarbeiten Die Wartungsarbeiten beschränken sich auf das Austauschen der Batterien. Zur Wartung der Messzellen die entsprechenden Bedienungsan- leitungen beachten. 10.1.2 Batterien austauschen Sie können das Messgerät wahlweise mit Batterien oder Akkus (Ni- MH) betreiben.
Cond 7310 Wartung, Reinigung, Entsorgung Datum und Uhrzeit einstellen (siehe Abschnitt 4.4.5 B EISPIEL , Seite 20). AVIGATION ATUM UND HRZEIT EINSTELLEN Wenn die Batterien weitgehend entladen sind, zeigt das Display die Statusanzeige Entsorgen Sie verbrauchte Batterien gemäß den in Ihrem Land geltenden Bestimmungen.
Was tun, wenn... Cond 7310 Was tun, wenn... 11.1 Leitfähigkeit Weitere Informationen sowie Hinweise zu Reinigung und Aus- tausch von Sensoren finden Sie in der Dokumentation zu Ihrem Sensor. Fehlermeldung Der Messwert befindet sich außerhalb des Messbereichs. OFL, UFL Ursache Behebung –...
Seite 49
Cond 7310 Was tun, wenn... Sie möchten wissen, Ursache Behebung welche Software- – z. B. Frage der Service-Abteilung – Messgerät einschalten. Version im Gerät ist Das Menü <F1__>/[Menü] / Speicher & Konfig. / System / Service Information öffnen. Die Gerätedaten werden angezeigt.
Seite 51
Cond 7310 Technische Daten Zellenkonstanten Zellenkonstante C Werte Kalibrierbar in den 0,450 ... 0,500 cm Bereichen 0,800 ... 0,880 cm Einstellbar 0,090 ... 0,110 cm 0,010 cm (fest) 0,250 ... 25,000 cm Referenztemperatur Referenztemperatur Werte Einstellbar 20 °C (Tref20) 25 °C (Tref25) Genauigkeiten Größe...
Technische Daten Cond 7310 12.2 Allgemeine Daten Abmessungen Cond 7310: ca. 240 x 190 x 80 mm Cond 7310 P: ca. 290 x 190 x 80 mm Gewicht Cond 7310: ca. 0,8 kg Cond 7310 P: ca. 1,0 kg Mechanischer Aufbau...
Seite 53
Cond 7310 Technische Daten ba75933d02 10/2011...
Verfügbare Firmware-Updates finden Sie im Internet. Mit dem Firmware-Update-Programm können Sie mit Hilfe eines PC ein Update der Firmware des Cond 7310 auf die neueste Version durchführen. Für das Update verbinden Sie das Messgerät mit einem PC. Für das Update über die USB-Schnittstelle benötigen Sie: ...
Cond 7310 Fachwortverzeichnis Fachwortverzeichnis Leitfähigkeit Leitfähigkeit Kurzform für den Begriff spezifische elektrische Leitfähigkeit. Sie entspricht dem Kehrwert des spezifischen Widerstands. Sie ist ein Messwert für die Eigenschaft eines Stoffs, den elektrischen Strom zu leiten. Im Bereich der Wasseranalytik ist die elektrische Leit- fähigkeit ein Maß...
Seite 56
Fachwortverzeichnis Cond 7310 Kalibrieren Vergleich der Ausgangsgröße einer Messeinrichtung (z. B. die Anzeige) mit dem richtigen Wert oder einem als richtig geltenden Wert. Häufig wird der Begriff auch dann verwendet, wenn die Messeinrich- tung gleichzeitig justiert wird (siehe Justieren). Messgröße Die Messgröße ist die physikalische Größe, die durch die Messung...
