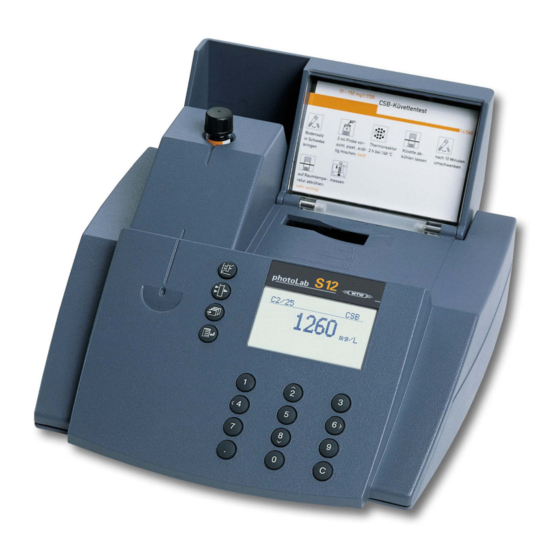

Übersicht Beschreibung der Bedienelemente a Display b Taste Menüaufruf/Enter c Taste Blättern d Taste Extinktions- messung e Taste Konzentrations- messung f Kerbe Küvettenausrich- tung g Rund-Küvettenschacht h Fach für Analysenvor- schriften (Kurzform) i Abdeckung mit integrier- tem Ein-/Ausschalter j Rechteck-Küvetten- schacht k Tastenblock: Zehner- tastatur, Cursorfunktion,...
Übersicht Menüpunkte anwählen und aufrufen – Abdeckung öffnen, um das Gerät einzuschalten – drücken. Am Display erscheint folgende Anzeige: Beispiel: Im Menü Konfiguration ist der Menüpunkt Dokumenta- tion vorgewählt (z). Einen Menüpunkt anwählen, z. B. Geräte-Setup: – oder drücken. Es erscheint folgende Anzeige: Der Menüpunkt Geräte-Setup ist vorgewählt (z).
Sicherheit Diese Bedienungsanleitung enthält grundlegende vom zuständigen Fachpersonal zu lesen. Hinweise, die bei Inbetriebnahme, Bedienung und Die Bedienungsanleitung ständig am Einsatzort des Wartung des Gerätes zu beachten sind. Daher ist die- Gerätes verfügbar halten. se Bedienungsanleitung unbedingt vor dem Arbeiten Bestimmungsgemäßer Gebrauch Der bestimmungsgemäße Gebrauch des Photome- Technische Spezifikationen der Küvetten gemäß...
Sicherheit Technischer Zustand des Gerätes Dem Bediener obliegt eine ständige Beobachtungs- Ein gefahrloser Betrieb ist nicht möglich, wenn pflicht über den technischen Gesamtzustand (äußer- eine Transportbeschädigung vorliegt lich erkennbare Mängel und Schäden sowie Änderung das Gerät längere Zeit unter ungeeigneten Bedin- des Betriebsverhaltens) des Gerätes.
Inbetriebnahme Das Photometer arbeitet bei einer Umgebungstempe- Vor der Inbetriebnahme warten, bis sich das Photo- ratur von +5 °C bis +40 °C. Beim Transport von einer meter den geänderten Umgebungsbedingungen kalten in eine warme Umgebung kann durch Konden- angepasst hat (siehe auch Kapitel T ECHNISCHE satbildung eine Gerätestörung auftreten.
Konzentration messen – Messmodus Konzentration durch Betätigen von aufrufen. Messmodus Konzentration Messen von Küvettentests – Rund-Küvette mit Barcode in den Rund-Küvetten- schacht stecken bis diese einrastet. Strich-Markierung zur Kerbe des Photometers ausrichten. Das Photometer liest den Barcode der Rund-Küvette und wählt selbsttätig die entsprechende Methode aus. Anzeige des Messwertes im Display.
Nullabgleich Der Nullabgleich wird notwendig Nach einem Lampenwechsel Nach Auftreten der Fehlermeldung PhotoCheck (AQS1) Bei Erstinbetriebnahme Wenn das Gerät mechanisch beansprucht wurde, z. B. Erschütterung, Transport Wenn sich die Umgebungstemperatur gegenüber dem letzten Nullabgleich um mehr als 5 °C geän- dert hat ...
Seite 11
Nullabgleich Den Nullabgleich nur gegen destilliertes Wasser in einer optisch einwandfreien Küvette durchfüh- ren. – drücken – Im Menü Konfiguration das Untermenü Geräte- Setup aufrufen. Am Display erscheint folgende Anzeige: – Untermenü Nullabgleich aufrufen mit oder – Küvette mit destilliertem Wasser stecken. Am Display erscheint die Meldung Messung läuft...
Geräte-Setup – Abdeckung öffnen, um das Gerät einzuschalten – drücken – Im Menü Konfiguration das Untermenü Geräte- Setup aufrufen. Am Display erscheint folgende Anzeige: In diesem Kapitel werden folgende Funktionen des Menüs Geräte-Setup beschrieben: Sprache wählen Datum/Zeit einstellen Sprache wählen Folgende Sprachen sind im Photometer gespeichert: ...
Wartung, Reinigung, Entsorgung Wartung - Lampe wechseln – Photometer ausschalten und vom Netz trennen – Photometer wieder aufstellen und an das Netz anschließen – Photometer vorsichtig umdrehen und sicher abstellen – drücken und gedrückt halten – Lampendeckel an der Unterseite des Photometers –...
Wartung, Reinigung, Entsorgung Entsorgung Verpackung Das Messgerät wird in einer schützenden Transportver- pakkung verschickt. Wir empfehlen: Bewahren Sie das Verpackungsmateri- al auf, falls das Messgerät für Servicezwecke zurückge- schickt werden muss. Die Originalverpackung verhindert, dass das Messgerät beim Versand beschädigt wird. Messgerät Zur endgültigen Entsorgung bringen Sie das Messgerät als Elektonikschrott zu einer dafür zuständigen Sam-...
Was tun, wenn… Display beim Einschalten Photometer über Steckernetzgerät mit Stromversorgung verbinden. leer bleibt Bei Batteriebetrieb: Akku leer; Aufladen erforderlich (ca. 5h); Netzbetrieb ist während Aufladezeit uneingeschränkt möglich. erscheint Akku nahezu leer. Aufladen erforderlich (siehe Kapitel I NBETRIEBNAHME Datum/Uhrzeit beim Aus- Die Stützbatterie der Echtzeituhr ist leer und muss ersetzt werden.
Seite 18
Weitere Informationen darüber, wie Xylem Ihnen helfen kann, finden Sie auf xyleminc.com ® Serviceadresse: Xylem Analytics Germany Sales GmbH & Co. KG Dr.-Karl-Slevogt-Str. 1 82362 Weilheim Germany Tel.: +49 881 183-325 Fax: +49 881 183-414 E-Mail wtw.rma@xyleminc.com Internet: www.WTW.com Xylem Analytics Germany GmbH Dr.-Karl-Slevogt-Str. 1 82362 Weilheim Germany...
