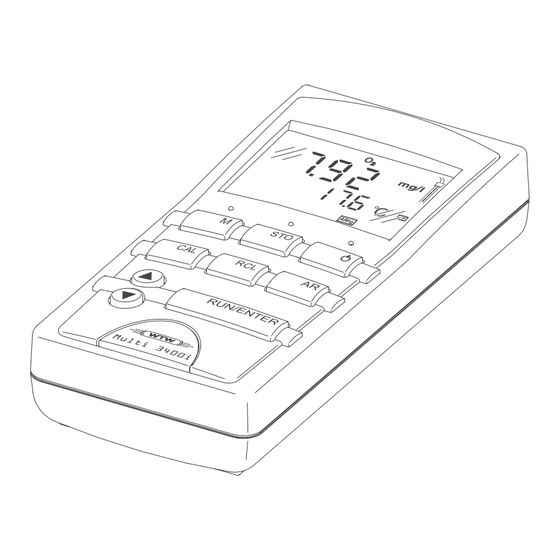

- Seite 1 Bedienungsanleitung Multi 3400i pH/Sauerstoff/Leitfähigkeits-Meßgerät ba75688d01 01/2007...
- Seite 2 Öffnung des Geräts erlischt der Garantiean- spruch. Zur Feststellung der Garantiepflicht das Gerät und den Kaufbeleg mit Kaufdatum frachtfrei bzw. postfrei einsenden. © Copyright Weilheim 2007, WTW GmbH Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung der WTW GmbH, Weilheim. Printed in Germany.
-
Seite 3: Inhaltsverzeichnis
Multi 3400i Inhaltsverzeichnis Überblick ........3 Allgemeine Merkmale . - Seite 4 Inhaltsverzeichnis Multi 3400i 4.7.2 PC/externer Drucker (RS232-Schnittstelle) ..53 4.7.3 Fremdsteuerung ......53 Konfigurieren ....... . . 54 Rücksetzen (Reset) .
-
Seite 5: Überblick
Überblick Allgemeine Merkmale Mit dem kompakten Präzisions-Taschengerät Multi 3400i können Sie schnell und zuverlässig pH-Messungen, Sauerstoffmessungen und Leitfähigkeitsmessungen durchführen. Das Taschengerät Multi 3400i bietet für alle Anwendungsbereiche ein Höchstmaß an Bedienkomfort, Zuverlässigkeit und Meßsicherheit. ® ® Die bewährten MultiCal und OxiCal Kalibrierverfahren sowie die Verfahren zum Bestimmen/Einstellen der Zellenkonstante unterstützen... -
Seite 6: Set-Ausstattung
Das Meßgerät ist auch in SET-Ausstattungen lieferbar. Ergänzende Informationen hierzu und zu weiterem Zubehör erhalten Sie durch den WTW-Katalog oder über Internet. Ausstattung (Beispiel-Zusammenstellung): Meßgerät Multi 3400i, Tragegurt mit 2 Trageclips, Armierung Köcher LF/Oxi mit Köcherclip Köcher pH Stativ Kunststoffbecher 50 ml Aufbewahrungslösung für pH-Meßketten... - Seite 7 Multi 3400i Überblick pH-Pufferlösung STP 7, 50 ml Eich- und Kontrollstandard für Leitfähigkeitsmeßzellen, 50 ml Elektrolytlösung ELY/G für Sauerstoffsensoren, 50 ml Reinigungslösung RL/G für Sauerstoffsensoren, 50 ml Austauschmembranköpfe WP 90/3 für Sauerstoffsensoren (3 Stück) Schleiffolie SF 300 für Sauerstoffsensoren Leitfähigkeitsmeßzelle –...
-
Seite 8: Tastenfeld
Überblick Multi 3400i Tastenfeld RUN/ENTER Tastenfunktionen Meßgröße wählen <M>: – pH-Wert / Redoxspannung – Sauerstoffkonzentration / Sauerstoffsättigung – Leitfähigkeit / Salinität Meßwert speichern <STO> Meßgerät ein-/ausschalten <EIN/AUS> Kalibrieren der jeweils eingestellten Meßgröße <CAL> Meßwerte anzeigen/übertragen <RCL> Funktion AutoRead aktivieren/deaktivieren <AR>... -
Seite 9: Display
Multi 3400i Überblick Display Statusanzeige Sensorsymbol mV/pH % mg/l Meßwertanzeige mbar 1/ cm Sal Time Baud Funktions- und ° Day.Month No. ° Year Ident Temperaturanzeige Tref25 Tref20 AutoCal DIN Auto Store ARng LoBat AutoCal TEC Buchsenfeld Sauerstoffsensor oder Leitfähigkeitsmeßzelle pH-Meßkette Temperaturmeßfühler pH... -
Seite 10: Bedienstruktur
Überblick Multi 3400i 1.6 Bedienstruktur Im folgenden Überblickdiagramm sehen Sie, welche Tasten Sie drük- ken müssen, um zwischen den verschiedenen Meßmodi zu wechseln: Redox- pH-Wert spannung Sauerstoffsensor Leitfähigkeitsmeßzelle verbinden verbinden oder oder <M> <M> bzw. abstecken bzw. abstecken Sauerstoff- Sauerstoff- Salinität... -
Seite 11: Sicherheit
Multi 3400i Sicherheit Sicherheit Diese Bedienungsanleitung enthält grundlegende Hinweise, die bei In- betriebnahme, Bedienung und Wartung des Meßgerätes zu beachten sind. Daher ist diese Bedienungsanleitung unbedingt vor dem Arbeiten vom Bediener zu lesen. Die Bedienungsanleitung ständig am Einsatz- ort des Meßgerätes verfügbar halten. -
Seite 12: Allgemeine Sicherheitshinweise
Sicherheit Multi 3400i Allgemeine Sicherheitshinweise Dieses Gerät ist gemäß den einschlägigen Richtlinien und Normen für elektronische Meßgeräte gebaut und geprüft (siehe Kapitel ECHNISCHE ATEN Es hat das Werk in sicherheitstechnisch einwandfreiem Zustand ver- lassen. Funktion und Betriebs- Die einwandfreie Funktion und Betriebssicherheit des Meßgerätes ist sicherheit nur dann gewährleistet, wenn bei der Benutzung die allgemein übli-... -
Seite 13: Inbetriebnahme
Multi 3400i Inbetriebnahme Inbetriebnahme Lieferumfang Taschenmeßgerät Multi 3400i Steckernetzgerät Bedienungsanleitung und Kurzanleitung 4 Batterien 1,5 V Mignon Typ AA (im Gerät) Lieferumfang SET siehe Abschnitt 1.2 SET-A und WTW- USSTATTUNG Katalog. Erstinbetriebnahme Führen Sie folgende Tätigkeiten aus: Datum und Uhrzeit einstellen Steckernetzgerät anschließen (optional). - Seite 14 Die Netzspannung am Einsatzort muß innerhalb des Eingangs-Span- nungsbereichs des Original-Steckernetzgeräts liegen (siehe Kapitel ECHNISCHE ATEN Achtung Verwenden Sie nur Original-Steckernetzgeräte (siehe Kapitel 7 T ECHNISCHE ATEN Stecker (1) in die Buchse (2) des Meßgeräts stecken. Original WTW-Steckernetzgerät (3) an eine leicht zugängliche Steckdose anschließen.
-
Seite 15: Bedienung
Multi 3400i Bedienung Bedienung Meßgerät einschalten Taste <EIN/AUS> drücken. Im Display erscheint kurz der Displaytest. Das Meßgerät schaltet danach automatisch in den Meßmodus. Meßmodus beim Angeschlossener Sensor Meßmodus Einschalten Kein Sensor oder pH-/Redox- pH- oder Redoxmessung (je nach Meßkette zuletzt gewählter Einstellung) Sauerstoffsensor oder Leitfähig-... -
Seite 16: Ph-Wert/Redoxspannung
Bedienung Multi 3400i pH-Wert/Redoxspannung 4.2.1 Allgemeines Vorbereitende Führen Sie folgende vorbereitende Tätigkeiten aus, wenn Sie messen Tätigkeiten möchten: pH-Meßkette an das Meßgerät anschließen. GegebenenfallsTaste <M> so oft drücken, bis die Statusanzei- ge pH (pH-Messung) oder U (Messung der Redoxspannung) erscheint. - Seite 17 Multi 3400i Bedienung Temperaturmessung bei Sie können pH-Messungen mit und ohne Temperaturmeßfühler sowie pH-Messungen mit dem Temperaturmeßfühler eines Sauerstoffsensors oder einer Leitfähigkeitsmeßzelle durchführen. Das Meßgerät erkennt, welche Sensoren angeschlossen sind und schaltet automatisch in den richti- gen Modus der Temperaturmessung.
-
Seite 18: Ph-Wert Messen
Bedienung Multi 3400i 4.2.2 pH-Wert messen Vorbereitende Tätigkeiten gemäß Abschnitt 4.2.1 ausführen. pH-Meßkette in die Meßlösung eintauchen. Tasten <L> <M> drücken, bis in der Statusanzeige pH er- scheint. Der pH-Wert erscheint im Display. mV/pH % mg/l mbar 1/ cm Sal... -
Seite 19: Redoxspannung Messen
Multi 3400i Bedienung AutoRead mit <RUN/ENTER> starten. Anzeige AR blinkt, bis ein stabiler Meßwert vorliegt. Dieser Meßwert wird auf die Schnittstelle übertragen. Ggf. mit <RUN/ENTER> die nächste AutoRead-Messung star- ten. AutoRead-Funktion beenden: Taste <AR> drücken. Hinweis Ein Abbruch der laufenden AutoRead-Messung (mit Übernahme des aktuellen Wertes) ist jederzeit möglich mit <RUN/ENTER>. -
Seite 20: Kalibrieren Ph
Wenn das Sensorsymbol blinkt: – nach Ablauf des Kalibrierintervalls – nach Spannungsunterbrechung, z. B. Batteriewechsel AutoCal TEC ist als vollautomatische Zweipunktkalibrierung speziell auf die WTW- Technischen Pufferlösungen abgestimmt. Die Pufferlösungen werden vom Meßgerät automatisch erkannt. Je nach Geräteeinstellung (siehe Abschnitt 4.8 K ) zeigt das Gerät den zugehörigen Puffer-... - Seite 21 Multi 3400i Bedienung Beispielausdruck: CALIBRATION PROTOCOL 02.03.01 14:19 Device No.: 12345678 CALIBRATION pH Cal Time: 01.03.01 / 15:20 Cal Interval: AutoCal TEC Tauto Buffer 1 2.00 Buffer 2 4.01 * Buffer 3 7.00 * Buffer 4 10.00 184.1mV 25.0°C 3.0mV 25.0°C...
- Seite 22 Pufferlösungen (pH-Werte bei 25 °C: 2,00 / 4,01 / 7,00 / 10,01). Hinweis Die Kalibrierung bei pH 10,01 ist für die WTW-Technische Pufferlösung TEP 10 Trace bzw. TPL 10 Trace optimiert. Andere Pufferlösungen können zu einer fehlerhaften Kalibrierung führen. Die richtigen Puffer- lösungen finden Sie im WTW-Katalog oder im Internet.
- Seite 23 Multi 3400i Bedienung % mg/l mbar 1/ cm Sal Time Baud ° Day.Month No. ° Year Ident Tref25 Tref20 AutoCal DIN Auto Store ARng LoBat AutoCal TEC Ggf. Temperatur der ersten Pufferlösung bei gedrückter Taste <RUN/ENTER> mit <L> <M> eingeben.
- Seite 24 Bedienung Multi 3400i Meßkette gründlich mit destilliertem Wasser spülen. Ggf. Temperatur der zweiten Pufferlösung bei gedrückter Ta- ste <RUN/ENTER> mit <L> <M> eingeben. Meßkette in die zweite Pufferlösung tauchen. Taste <RUN/ENTER> drücken. Die Anzeige AR blinkt. Im Display erscheint die Meßkettenspannung (mV) oder der Puffersollwert.
- Seite 25 Multi 3400i Bedienung mg/l mbar Time Baud ° Day.Month ° Year Ident Tref20 Auto Tref25 AutoCal DIN Store LoBat ARng Lin Cal AutoCal TEC Mit <M> in den Meßmodus wechseln.
-
Seite 26: Sauerstoff
Sauerstoff 4.3.1 Allgemeines Hinweis Sauerstoffmessungen mit dem Multi 3400i können nur mit den Sauer- stoffsensoren CellOx 325 oder StirrOx G durchgeführt werden. Der Rührer des Sauerstoffsensors StirrOx G muß mit Hilfe des Stecker- netzgeräts NT/pH Mix 540 separat mit Spannung versorgt werden. -
Seite 27: Sauerstoffkonzentration Messen
Multi 3400i Bedienung 4.3.2 Sauerstoffkonzentration messen Bei der Konzentrationsmessung von Meßlösungen mit einem Salzge- halt von mehr als 1 g/l ist eine Salzgehaltskorrektur erforderlich. Hinweis Das Eingeben des aktuellen Salzgehalts ist in Abschnitt 4.3.6 S auf Seite 31 beschrieben. ALZGEHALTSKORREKTUR Ein-/Ausschalten der Salzgehaltskorrektur siehe unten. -
Seite 28: Sauerstoffsättigung Messen
Bedienung Multi 3400i TDS UpH mV/pH mg/l mbar Time Baud ° Day.Month No. ° Year Ident Tref25 Tref20 AutoCal DIN Auto Store LoBat ARng AutoCal TEC Bei gedrückter Taste <RUN/ENTER> mit <M> Salzgehaltskor- rektur ausschalten. Im Display erlischt die SAL-Anzeige. -
Seite 29: Autoread Ar (Driftkontrolle)
Multi 3400i Bedienung 4.3.4 AutoRead AR (Driftkontrolle) Die Funktion AutoRead (Driftkontrolle) prüft die Stabilität des Meßsi- gnals. Die Stabilität hat einen wesentlichen Einfluß auf die Reprodu- zierbarkeit des Meßwerts. Meßmodus mit <M> und/oder <L> <M> aufrufen. AutoRead-Funktion mit <AR> aktivieren. Der aktuelle Meßwert wird eingefroren (Hold-Funktion). -
Seite 30: Kalibrieren Sauerstoff
Bedienung Multi 3400i 4.3.5 Kalibrieren Sauerstoff Warum kalibrieren? Sauerstoffsensoren altern. Dabei verändert sich die Steilheit des Sau- erstoffsensors. Durch das Kalibrieren wird die aktuelle Steilheit des Sensors ermittelt und im Meßgerät abgespeichert. Wann kalibrieren? Nach Anschließen eines anderen Sauerstoffsensors Wenn das Sensorsymbol blinkt (nach Ablauf des Kalibrierintervalls). - Seite 31 Multi 3400i Bedienung Sensorbewertung Nach dem Kalibrieren bewertet das Meßgerät den aktuellen Zustand des Sensors über die relative Steilheit. Die Bewertung erscheint im Dis- play. Die relative Steilheit hat keine Auswirkung auf die Meßgenauig- keit. Niedrige Werte weisen darauf hin, daß die Elektrolytfüllung in absehbarer Zeit verbraucht ist und der Sensor regeneriert werden muß.
- Seite 32 Bedienung Multi 3400i TDS UpH mV/pH mg/l mbar Time Baud ° Day.Month No. ° Year Ident Tref25 Tref20 AutoCal DIN Auto Store ARng LoBat AutoCal TEC Taste <RUN/ENTER> drücken. AutoRead ist aktiv, AR blinkt. TDS UpH mV/pH mg/l mbar 1/ cm...
-
Seite 33: Salzgehaltskorrektur
Dazu müssen Sie das Salinitätsäquivalent der Meßlösung eingeben (Bereich 0,0 - 70,0) und die Salzgehaltskorrektur einschalten. Hinweis Sie können mit dem Taschengerät Multi 3400i die Salinität messen. Das Vorgehen ist im Abschnitt 4.4.3 S auf Seite 34 be- ALINITÄT MESSEN schrieben. -
Seite 34: Leitfähigkeit
Bedienung Multi 3400i Leitfähigkeit 4.4.1 Allgemeines Hinweis Leitfähigkeitsmessungen mit dem Multi 3400i können nur mit der Meß- zelle TetraCon325 durchgeführt werden. Achtung Bei Anschluß von geerdetem PC/Drucker kann nicht in geerdeten Me- dien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Die Schnittstelle RS232 ist nicht galvanisch getrennt. - Seite 35 Multi 3400i Bedienung Zellenkonstante Taste <RCL> so oft drücken, bis die Anzeige CAL disp er- überprüfen scheint. mV/pH % mg/l mbar Baud Time ° Day.Month No. ° Year Ident Tref25 Tref20 AutoCal DIN Auto Store ARng LoBat AutoCal TEC Taste <RUN/ENTER> so oft drücken, bis die zuletzt kalibrierte Zellenkonstante angezeigt wird, z.
-
Seite 36: Leitfähigkeit Messen
Bedienung Multi 3400i 4.4.2 Leitfähigkeit messen So können Sie Leitfähigkeitsmessungen durchführen: Vorbereitende Tätigkeiten gemäß Abschnitt 4.4.1 auf Seite 32 ausführen. Leitfähigkeitsmeßzelle in die Meßlösung eintauchen. Taste <L> <M> drücken, bis in der Statusanzeige und die Einheit µS/cm erscheint. Der Leitfähigkeitswert erscheint im Display. -
Seite 37: Autoread Ar (Driftkontrolle)
Multi 3400i Bedienung 4.4.4 AutoRead AR (Driftkontrolle) Die Funktion AutoRead (Driftkontrolle) prüft die Stabilität des Meßsi- gnals. Die Stabilität hat einen wesentlichen Einfluß auf die Reprodu- zierbarkeit des Meßwertes. Meßmodus oder SAL mit <M> und/oder <L > <M> aufru- fen. -
Seite 38: Zellenkonstante Bestimmen (Kalibrierung Im Kontrollstandard)
Bedienung Multi 3400i 4.4.5 Zellenkonstante bestimmen (Kalibrierung im Kontrollstan- dard) Warum Zellenkonstante Durch Alterung verändert sich die Zellenkonstante geringfügig, z. B. bestimmen? durch Ablagerungen. Als Folge wird ein ungenauer Meßwert ange- zeigt. Die ursprünglichen Eigenschaften der Zelle können oft durch Reinigen wiederhergestellt werden. - Seite 39 Multi 3400i Bedienung Kalibrierbewertung Nach dem Kalibrieren bewertet das Meßgerät automatisch den aktuel- len Zustand der Kalibrierung. Die Bewertung erscheint im Display. Anzeige Zellenkonstante [cm 0,450 ... 0,500 cm außerhalb des Bereichs 0,450 ... 0,500 cm Fehlerbehebung gemäß Kapitel ... durchführen...
-
Seite 40: Bedienung
Bedienung Multi 3400i mV/pH % mg/l mbar Time Baud ° Day.Month No. ° Year Ident Tref20 AutoCal DIN Auto Store Tref25 LoBat ARng AutoCal TEC Zurück zum Meßmodus: Taste <M> drücken. Die ermittelte Zellenkonstante wird für die Messung übernommen. Hinweis... -
Seite 41: Kalibrierintervalle (Int 3, Int 4, Int 5)
Multi 3400i Bedienung Kalibrierintervalle (Int 3, Int 4, Int 5) Für jede Meßgröße ist ein Zeitintervall gespeichert, nach dessen Ab- lauf Sie an das Kalibrieren erinnert werden. Nach Ablauf eines Kali- brierintervalls blinkt das Sensorsymbol zur entsprechenden Meßgröße. Messungen sind weiterhin möglich. Durch Kalibrieren des entspre- chenden Sensors wird die Funktion zurückgesetzt und der Zeitraum... -
Seite 42: Speichern
Bedienung Multi 3400i Speichern Das Taschenmeßgerät Multi 3400i verfügt über einen internen Daten- speicher. Darin können bis zu 500 Datensätze abgespeichert werden. Ein kompletter Datensatz besteht aus: Speicherplatz-Nummer Datum/Uhrzeit Meßwerte der angeschlossenen Sensoren Temperaturwerte der angeschlossenen Sensoren Temperaturmeßverfahren Ident-Nummer Sie können Meßwerte (Datensätze) auf 2 Arten in den Datenspeicher übertragen:... - Seite 43 Multi 3400i Bedienung mV/pH % mg/l mbar 1/ cm Sal Time Baud ° Day.Month ° Year Ident Tref25 Tref20 AutoCal DIN Auto Store LoBat ARng Lin Cal AutoCal TEC Mit <L> <M> die gewünschte Ident-Nummer eingeben (1 ... 999). Mit <RUN/ENTER> bestätigen.
-
Seite 44: Autostore (Int 1) Einschalten
Bedienung Multi 3400i 4.6.2 AutoStore (Int 1) einschalten Das Speicherintervall (Int 1) bestimmt den zeitlichen Abstand zwischen automatischen Speichervorgängen. Nach Ablauf des eingestellten In- tervalls wird der aktuelle Datensatz in den internen Speicher und an die Schnittstelle übertragen. AutoStore einschalten Taste <RUN/ENTER>... -
Seite 45: Autostore Ausschalten
Multi 3400i Bedienung mV/pH % mg/l mbar Time Baud ° Day.Month No. ° Year Ident Tref25 Tref20 AutoCal DIN Auto Store ARng LoBat AutoCal TEC Mit <L> <M> die gewünschte Ident-Nummer eingeben. Mit <RUN/ENTER> bestätigen. Das Meßgerät wechselt in den zuletzt aktiven Meßmodus und startet den Meß- und Speichervorgang. -
Seite 46: Datenspeicher Ausgeben
Bedienung Multi 3400i 4.6.3 Datenspeicher ausgeben Sie können den Inhalt des Datenspeichers ausgeben: Gespeicherte Daten auf Display Kalibrierdaten auf Display Gespeicherte Daten auf Schnittstelle Kalibrierprotokoll auf Schnittstelle Gespeicherte Daten auf Taste <RCL> so oft drücken, bis im Display Sto disp erscheint. -
Seite 47: Gespeicherte Daten Auf Schnittstelle Ausgeben
Multi 3400i Bedienung Hinweis Falls Sie nach einem bestimmten Element des Datensatzes (z. B. Da- tum) suchen möchten, gehen Sie folgendermaßen vor: Mit <RUN/ENTER> das Element (z. B. Datum) anwählen. <L> bzw. <M> so oft betätigen bis das gewünschte Element im Display erscheint. -
Seite 48: Kalibrierdaten Auf Display Ausgeben
Bedienung Multi 3400i Beispielausdruck: 09.03.01 17:10 pH 10.01 °C Tauto Ident : 09.03.01 17:12 305 mV Tauto Ident : 09.03.01 17:24 7.88 mg/l 17,6° Tauto Ident : 09.03.01 17:46 7,11 mg/l 17,8° Tauto SAL = 17,9 Ident : 10.03.01 19:09 2.40 mS/cm... - Seite 49 Multi 3400i Bedienung Taste <RUN/ENTER> drücken. Die Daten der letzten Kalibrierung aller Meßgrößen erscheinen in folgender Reihenfolge: pH: Steilheit SLO und Asymmetrie ASY Sauerstoff: Relative Steilheit SLO Cond: Zellenkonstante C Die Informationen zum Kalibrierverfahren werden ebenfalls ausgegeben. mV/pH mg/l mbar...
- Seite 50 Bedienung Multi 3400i Mit <RUN/ENTER> gelangen Sie zur Anzeige der Zellenkon- stante. Der angezeigte Wert ist: Die aktuelle, kalibrierte Zellenkonstante (mit Sensorymbol im Display) oder die feste Zellenkonstante 0,475 1/cm (ohne Sensorsymbol im Display). In diesem Fall sind die Meßparameter initiali- siert (siehe Abschnitt 4.9 R...
- Seite 51 Multi 3400i Bedienung Kalibrierprotokoll auf Taste <RCL> so oft drücken, bis im Display CAL SEr er- Schnittstelle ausgeben scheint. mV/pH % mg/l C A L mbar Time Baud ° Day.Month No. ° Year Ident Tref25 Tref20 AutoCal DIN Auto Store...
-
Seite 52: Speicher Löschen
Bedienung Multi 3400i 4.6.4 Speicher löschen Mit dieser Funktion können Sie die abgespeicherten Datensätze lö- schen. Es stehen dann wieder 500 Speicherplätze zur Verfügung. Hinweis Die Funktion Speicher löschen erscheint nur, wenn bereits Datensätze im Speicher abgelegt sind. Ansonsten wechselt das Meßgerät automa- tisch in den zuletzt aktiven Meßmodus. -
Seite 53: Daten Übertragen
Multi 3400i Bedienung Daten übertragen Sie haben folgende Möglichkeiten Daten zu übertragen: Eine der folgenden Optionen: – Mit der Funktion AutoStore (Seite 42) werden Meßwerte periodisch (Speicherintervall Int 1) intern gespeichert und an die Schnittstelle ausgegeben. – Mit der Funktion Intervall Datenübertragung (Int 2) werden Meßwerte periodisch an die Schnittstelle ausgegeben (siehe... - Seite 54 Bedienung Multi 3400i Mit <L> <M> den gewünschten Zeitraum zwischen den Spei- chervorgängen einstellen. Mit <RUN/ENTER> bestätigen. Das Meßgerät wechselt in den zuletzt aktiven Meßmodus. Hinweis Bei gleichzeitig aktivierter Funktion AutoStore erfolgt die Datenübertra- gung gemäß der Einstellung des Speicherintervalls (Int 1). Stellen sie das Speicherintervall (Int 1) auf OFF, um das Intervall Datenübertra-...
-
Seite 55: Pc/Externer Drucker (Rs232-Schnittstelle)
Multi 3400i Bedienung 4.7.2 PC/externer Drucker (RS232-Schnittstelle) Über die RS232-Schnittstelle können Sie die Daten an einen PC oder einen externen Drucker übertragen. Verbinden Sie die Schnittstelle über das Kabel AK340/B (PC) bzw. Ka- bel AK325/S (ext. Drucker) mit den Geräten. -
Seite 56: Konfigurieren
Bedienung Multi 3400i Konfigurieren Sie können das Taschenmeßgerät individuell an Ihre Erfordernisse an- passen. Folgende Parameter können Sie hierzu verändern (der Auslie- ferzustand ist fett gekennzeichnet): Baudrate 1200, 2400, 4800, 9600 Luftdruckanzeige Aktueller Wert in mbar (keine Eingabe möglich) Intervallzeiten –... - Seite 57 Multi 3400i Bedienung mV/pH % mg/l C A L mbar Time Baud ° Day.Month No. ° Year Ident Tref20 Auto Store Tref25 AutoCal DIN LoBat ARng AutoCal TEC Gewünschte Anzeige während der pH-Kalibrierung mit <L> <M> einstellen. mV: Anzeige der aktuellen Meßkettenspannung /pH: Anzeige des Puffersollwerts.
- Seite 58 Bedienung Multi 3400i Mit <RUN/ENTER> bestätigen. Im Display erscheint Int 4 und die Meßgröße O Intervall Kalibrierung O TDS UpH mV/pH mg/l mbar 1/ cm Time Baud ° Day.Month No. ° Year Ident Tref25 Tref20 AutoCal DIN Auto Store ARng...
-
Seite 59: Datum Und Uhrzeit
Multi 3400i Bedienung Mit <L> <M> zwischen t20 und t25 umschalten. Mit <RUN/ENTER> bestätigen. Im Display blinkt die Datumsanzeige. Datum und Uhrzeit mV/pH % mg/l D i s mbar Baud Time 0 9 0 ° Day.Month ° Year Ident Tref25... -
Seite 60: Rücksetzen (Reset)
Bedienung Multi 3400i Rücksetzen (Reset) Sie können Meß- und Konfigurationsparameter getrennt voneinander rücksetzen (initialisieren). Meßparameter Die folgenden Meßparameter (pH/O /Cond InI) lassen sich auf den Auslieferzustand rücksetzen: Meßmodus Asymmetrie 0 mV Steilheit -59,16 mV Meßmodus Sauerstoffkonzentration relative Steilheit 1,00 Salinität (Wert) Salinität (Funktion) - Seite 61 Multi 3400i Bedienung Meßparameter Taste <RUN/ENTER> drücken und festhalten. rücksetzen Taste <CAL> drücken. Die Einstellung zum Rücksetzen der pH-Meßparameter erscheint im Display. mV/pH % mg/l mbar Baud Time ° Day.Month No. ° Year Ident Tref25 Tref20 AutoCal DIN Auto Store...
-
Seite 62: Konfigurationsparameter Rücksetzen
Bedienung Multi 3400i mV/pH % mg/l mbar Time Baud ° Day.Month No. ° Year Ident Tref25 Tref20 AutoCal DIN Auto Store ARng LoBat AutoCal TEC Mit <L> <M> zwischen no und YES wechseln. YES: Meßparameter Cond rücksetzen. no: Einstellungen beibehalten. -
Seite 63: Wartung, Reinigung, Entsorgung
Multi 3400i Wartung, Reinigung, Entsorgung Wartung, Reinigung, Entsorgung Wartung Das Meßgerät ist weitgehend wartungsfrei. Die Wartung besteht lediglich im Austauschen der Batterien. Die Anzei- ge LoBat weist auf einen fälligen Batteriewechsel hin. Die Batterien sind dann weitgehend entladen. Batterien erneuern Gehäuse bei ausgeschaltetem Gerät öffnen:... -
Seite 64: Reinigung
Wartung, Reinigung, Entsorgung Multi 3400i Hinweis Zur Wartung der Meßketten, Sensoren und Meßzellen die entspre- chende Bedienungsanleitung beachten. Reinigung Das Meßgerät gelegentlich mit einem feuchten, fusselfreien Tuch ab- wischen. Bei Bedarf das Gehäuse mit Isopropanol desinfizieren. Achtung Das Gehäuse besteht aus Kunststoff (ABS). Deshalb den Kontakt mit Aceton und lösungsmittelhaltigen Reinigungsmitteln vermeiden. -
Seite 65: Was Tun, Wenn
Multi 3400i Was tun, wenn... Was tun, wenn... pH-Systemmeldungen Fehlermeldung 0FL Ursache Behebung pH-Meßkette: – nicht angeschlossen – Meßkette anschließen – Luftblase vor dem Diaphragma – Luftblase entfernen – Luft im Diaphragma – Luft absaugen bzw. Diaphragma benetzen – Kabel gebrochen –... - Seite 66 Was tun, wenn... Multi 3400i Pufferlösungen: – Pufferlösungen falsch – Kalibrierverfahren wechseln – Pufferlösungen zu alt – Nur 1x verwenden. Haltbarkeit beachten – Pufferlösungen verbraucht – Lösungen wechseln Kein stabiler Meßwert Ursache Behebung pH-Meßkette: – Diaphragma verschmutzt – Diaphragma reinigen –...
-
Seite 67: Oxi-Systemmeldungen
Multi 3400i Was tun, wenn... Oxi-Systemmeldungen Fehlermeldung 0FL Ursache Behebung Anzeigebereich überschritten Sauerstoffsensor: – nicht angeschlossen – Sensor anschließen – Kabel gebrochen – Sensor austauschen – verbraucht – Sensor austauschen – Kurzschluß zwischen Gold- – Sensor reinigen, ggf. und Bleielektrode... -
Seite 68: Leitfähigkeit Systemmeldungen
Was tun, wenn... Multi 3400i Zu kleiner Meßwert Ursache Behebung – Unzureichende Anströmung – Sensor anströmen Zu hoher Meßwert Ursache Behebung – Hohe Anteile gelöster Stoffe – Löslichkeitsfunktion mit Hilfe des Salinitäts-Äquivalentes korrigieren – Luftblasen prallen mit hoher – Membran nicht direkt Geschwindigkeit auf die anströmen... -
Seite 69: Allgemeine Fehler
Multi 3400i Was tun, wenn... Allgemeine Fehler Anzeige LoBat Ursache Behebung – Batterien weitgehend entladen – Batterien austauschen (siehe Abschnitt 5.1 W ARTUNG Gerät reagiert nicht Ursache Behebung auf Tastendruck – Betriebszustand undefiniert – Prozessor-Reset: oder EMV-Beaufschlagung Taste <CAL> gedrückt halten unzulässig... - Seite 70 Was tun, wenn... Multi 3400i...
-
Seite 71: Technische Daten
Multi 3400i Technische Daten Technische Daten Abmessungen und Länge [mm] Gewicht Breite [mm] Höhe [mm] Gewicht [kg] ca. 0,3 Mechanischer Aufbau Schutzart IP 66 Elektrische Sicherheit Schutzklasse Umgebungs- Lagerung - 25 °C ... + 65 °C bedingungen Betrieb -10 °C ... + 55 °C Klimaklasse Meßbereiche pH/Redox... - Seite 72 Technische Daten Multi 3400i Meßbereiche Oxi mg/l Meßbereich I 0 ... 19,99 0 ... 199,9 Auflösung 0,01 Meßbereich II 0 ... 90,0l 0 ... 600 Auflösung Meßbereich/Auflösung °C Temperatur Meßbereich (Auflösung) 0 ... 50,0 (0,1) Genauigkeit Oxi Konzentration ± 0,5 % vom Meßwert (±...
- Seite 73 Multi 3400i Technische Daten Genauigkeit Cond Nichtlineare Kompensation (± 1 digit) Genauigkeit Meßguttemperatur ± 0,5 % 0 °C ... 35 °C nach EN 27 888; ± 0,5 % 35 °C ... 50 °C erweiterte nLF-Funktion nach WTW-Messungen Bereich 0,0 ... 42,0 Genauigkeit Meßguttemperatur...
- Seite 74 Technische Daten Multi 3400i Energieversorgung Batterien 4 x 1,5 V Alkali-Mangan-Batterien Typ AA Laufzeit ca. 3000 Betriebsstunden Netz Für alle Steckernetzgeräte gilt: Anschluß max. Überspannungskategorie II Steckernetzgerät mit Euro-, US-, UK- und Austr.-Stecker: FRIWO FW7555M/09, 15.1432 Friwo Part. No. 1822089 Input: 100 ...
-
Seite 75: Verzeichnisse
Multi 3400i Verzeichnisse Verzeichnisse Dieses Kapitel bietet Ihnen Zusatzinformationen und Orientierungshil- fen. Abkürzung Das Abkürzungsverzeichnis erklärt Displayanzeigen und verwendete Abkürzungen. Fachwort Das Fachwortverzeichnis (Glossar) erklärt kurz die Bedeutung der Fachbegriffe. Fachbegriffe, die der Zielgruppe bekannt sein müßten, werden hier jedoch nicht erläutert. - Seite 76 Pufferlösungen der Fa. Merck ConCal Konventionelle Ein-/Zwei-Punktkalibrierung für pH-Messungen Ct... Displayanzeige beim Kalibrieren für pH-Messun- gen. Kennzeichnet die Auswahl des Pufferdaten- satzes für die WTW-Technischen Pufferlösungen Fehlermeldung siehe Kapitel 6 W AS TUN WENN Initialisieren Rückstellen einzelner Grundfunktionen auf Auslie-...
- Seite 77 Multi 3400i Verzeichnisse Nichtlineare Temperaturkompensation Anzeigebereich überschritten (Overflow) OxiCal Automatisches Kalibrieren für Sauerstoffmessun- pH-Wert Steilheit (internat. k) Salinität SELV Sicherheitskleinspannung (Safety Extra Low Voltage) Steilheitseinstellung bei Kalibrierung (Slope) Temperaturkoeffizient (internat. α) Temperaturmessung aktiv (Temperature Probe) 25/T25 Referenztemperatur 25 °C Asymmetrie...
- Seite 78 Kleinste von der Anzeige eines Meßgeräts noch darstellbare Diffe- renz zwischen zwei Meßwerten. AutoRange Bezeichnung für eine automatische Meßbereichswahl. AutoRead WTW-Bezeichnung für eine Funktion zur Kontrolle der Meßwertstabi- lität. Diaphragma Das Diaphragma ist ein poröser Körper in der Gehäusewand von Re- ferenzelektroden oder Elektrolytbrücken. Es vermittelt den elektri- schen Kontakt zwischen zwei Lösungen und erschwert den...
- Seite 79 Die Molalität ist die Menge (in Mol) eines gelösten Stoffs in 1000 g Lö- sungsmittel. ® MultiCal WTW-Begriff, der aussagt, daß ein Meßgerät mehrere Kalibrierver- fahren zur Verfügung stellt. Offsetspannung Die meßbare Kettenspannung einer symmetrischen Meßkette, deren Membran in eine Lösung mit dem pH des nominellen Meßkettennull- punkts taucht.
- Seite 80 Sie dient zum Kalibrieren einer Meßeinrichtung Steilheit Die Steigung einer linearen Kalibrierfunktion. Steilheit (relative) Bezeichnung, die WTW in der Sauerstoffmeßtechnik gebraucht. Er drückt das Verhältnis des Steilheitswerts zum Wert eines theoreti- schen Referenzsensors gleichen Bautyps aus. Englische Kurzbezeichnung für den Filtrattrockenrückstand Temperaturfunktion Bezeichnung für eine mathematische Funktion, die das Temperatur-...
- Seite 81 Multi 3400i Stichwortverzeichnis Stichwortverzeichnis Kalibrieren (Int 3) Meßwerte übertragen Speichern Asymmetrie Intervall Kalibrierung Auslieferzustand Leitfähigkeit 18, 20 AutoCal TEC pH-Wert messen AutoRange (Sauerstoff) Sauerstoff AutoRead Leitfähigkeit Redoxmeßkette Redoxspannung Sauerstoff Kalibrierbewertung Referenztemperatur Leitfähigkeit (Leitfähigkeit) Referenztemperatur Sauerstoff Batterien wechseln einstellen Kalibrieren Baudrate einstellen Reset Leitfähigkeit...
- Seite 82 Stichwortverzeichnis Multi 3400i Vorsichtsmaßnahmen 33, 36 Zellenkonstante Zweipunktkalibrierung (pH) 18, 21...
- Seite 83 Wissenschaftlich-Technische Werkstätten GmbH Dr.-Karl-Slevogt-Straße 1 D-82362 Weilheim Germany Tel: +49 (0) 881 183-0 +49 (0) 881 183-100 Fax: +49 (0) 881 183-420 E-Mail: Info@WTW.com Internet: http://www.WTW.com...
