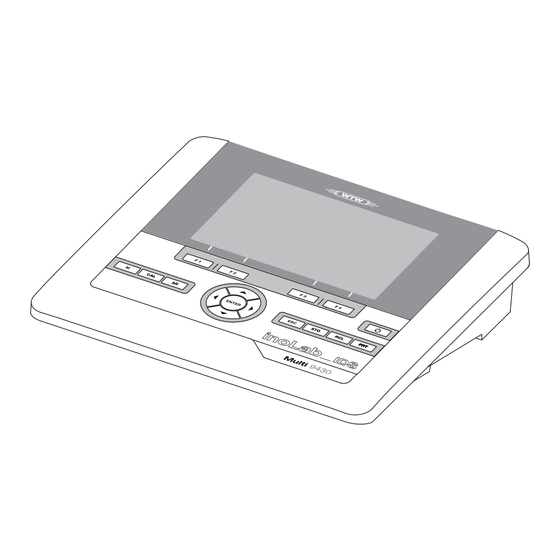

- Seite 1 Bedienungsanleitung Multi 9430 Digitales pH-/Sauerstoff-/ Leitfähigkeits-Messgerät für 3 digitale IDS-Sensoren ba75966d01 03/2012...
- Seite 2 Multi 9430 © Weilheim 2012, WTW GmbH Copyright Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung der WTW GmbH, Weilheim. Printed in Germany. ba75966d01 03/2012...
-
Seite 3: Inhaltsverzeichnis
Überblick......... . 7 Messgerät Multi 9430 ....... . . 7 Sensoren. - Seite 4 Inhaltsverzeichnis Multi 9430 pH-Wert ......... . 28 Messen .
- Seite 5 Multi 9430 Inhaltsverzeichnis Einstellungen ........62 Messeinstellungen pH .
- Seite 6 15 Firmware-Update ........98 15.1 Firmware-Update für das Messgerät Multi 9430 ... 98 15.2 Firmware-Update für IDS-Sensoren .
-
Seite 7: Überblick
Mit dem kompakten digitalen Präzisions-Messgerät Multi 9430 können Sie schnell und zuverlässig pH-, Redox-, Leitfähigkeits- und Sauerstoff-Messun- gen durchführen. Das Multi 9430 bietet für alle Anwendungsbereiche ein Höchstmaß an Bedien- komfort, Zuverlässigkeit und Messsicherheit. Das Multi 9430 unterstützt Sie beim Arbeiten mit folgenden Funktionen: ... -
Seite 8: Sensoren
Verschlüsse besitzen Quick-Lock-Verschlüsse, mit denen Sie die Sensoren am Gerät sichern können. Informationen über verfügbare IDS-Sensoren erhalten Sie im Internet und im WTW-Katalog "Messtechnik für Labor und Umwelt". IDS-Sensoren übermitteln folgende Sensordaten an das Messgerät: Sensordaten von IDS-Sensoren ... -
Seite 9: Ids-Adapter Für Analoge Ph-Sensoren
Überblick 1.2.2 IDS-Adapter für analoge pH-Sensoren Mit Hilfe eines IDS-Adapters können Sie auch analoge Sensoren am Multi 9430 betreiben. Die Kombination aus IDS-Adapter und analogem Sensor verhält sich wie ein IDS-Sensor. Folgende IDS-Adapter können Sie am Multi 9430 betreiben: ADA 94/IDS DIN / BNC... - Seite 10 Multi 9430 Um die automatische Sensorerkennung nutzen zu können, benötigen Sie ein Messgerät, das die automatische Sensorerkennung unterstützt (z. B. Multi 9430) und einen digitalen IDS-Sensor. In digitalen IDS-Sensoren sind Sensordaten hinterlegt, die den Sensor eindeutig identifizieren. Die Sensordaten werden automatisch vom Messgerät übernommen.
-
Seite 11: Sicherheit
Multi 9430 Sicherheit Sicherheit Sicherheitsinformationen 2.1.1 Sicherheitsinformationen in der Bedienungsanleitung Diese Bedienungsanleitung enthält wichtige Informationen für den sicheren Betrieb des Messgeräts. Lesen Sie diese Bedienungsanleitung vollständig durch und machen Sie sich mit dem Messgerät vertraut, bevor sie es in Betrieb nehmen oder damit arbeiten. -
Seite 12: Sicherer Betrieb
Sicherheit Multi 9430 Sicherer Betrieb 2.2.1 Bestimmungsgemäßer Gebrauch Der bestimmungsgemäße Gebrauch des Messgerätes besteht ausschließlich in der pH-, Redox-, Sauerstoff und Leitfähigkeits-Messung in einer Laborumge- bung. Bestimmungsgemäß ist ausschließlich der Gebrauch gemäß den Instruktionen und den technischen Spezifikationen dieser Bedienungsanleitung (siehe Abschnitt 14 T , Seite 94). -
Seite 13: Inbetriebnahme
Kurzbedienungsanleitung ausführliche Bedienungsanleitung (4 Sprachen) CD-ROM Energieversorgung Das Multi 9430 wird auf folgende Arten mit Energie versorgt: Netzbetrieb über das mitgelieferte Steckernetzgerät Bei fehlender Netzversorgung: Betrieb der Systemuhr über eine Pufferbatterie (siehe Abschnitt 12.1.2 B , Seite 86). -
Seite 14: Steckernetzgerät Anschließen
Verwenden Sie nur Original-Steckernetzgeräte (siehe Ab- schnitt 14.2 A , Seite 94). LLGEMEINE ATEN Stecker des Steckernetzgeräts am Multi 9430 in die Buchse für das Steckernetzgerät stecken. Original Steckernetzgerät an eine leicht zugängliche Steckdose anschließen. Das Gerät führt einen Selbsttest durch. -
Seite 15: Bedienung
Multi 9430 Bedienung Bedienung Allgemeine Bedienprinzipien 4.1.1 Tastenfeld In dieser Bedienungsanleitung werden Tasten durch spitze Klammern <..> veranschaulicht. Das Tastensymbol (z. B. <ENTER>) bedeutet in der Bedienungsanleitung generell einen kurzen Tastendruck (unter 2 sec). Ein langer Tastendruck (ca. 2 sec) wird durch einen Strich hinter dem Tastensymbol (z. B. <ENTER >) -
Seite 16: Display
Bedienung Multi 9430 4.1.2 Display Beispiel pH: AutoCal TEC HOLD AR Info 12.02.2012 08:00 1 Statusinformationen (Messgerät) 2 Statusinformationen (Sensor) 3 Messwert 4 Messgröße 5 Kontinuierliche Messwertkontrolle (CMC-Funktion) 6 Kanalanzeige: Steckposition des Sensors 7 Sensorsymbol (Kalibrierbewertung, Kalibrierintervall) 8 Temperaturmesswert (mit Einheit) 9 Softkeys und Datum + Uhrzeit 4.1.3 Statusinformationen... -
Seite 17: Buchsenfeld
IDS-Adapter (ADA 94/IDS DIN bzw. ADA 94/IDS BNC) VORSICHT Schließen Sie an das Messgerät nur Sensoren an, die keine un- zulässigen Spannungen oder Ströme (> SELV und > Stromkreis mit Strombegrenzung) einspeisen können. WTW-IDS-Sensoren und IDS-Adapter erfüllen diese Bedingun- gen. ba75966d01 03/2012... -
Seite 18: Kanalanzeige
Bedienung Multi 9430 4.1.5 Kanalanzeige Das Multi 9430 verwaltet die angeschlossenen Sensoren und zeigt an, an wel- chem Anschluss welcher Sensor angesteckt ist. Info 12.02.2012 08:00 1 Kanalanzeige: Anzeige der Steckerposition für den jeweiligen Para- meter Der rote Balken zeigt für jeden angeschlossenen Sensor, an welcher Steckerposition (Kanal) er am Gerät angeschlossen ist. -
Seite 19: Darstellung Mehrerer Sensoren In Der Betriebsart Messen
Multi 9430 Bedienung SenTix 940 B092500013 Mehr 12.02.2012 08:00 Mit [Mehr] weitere Sensordaten (Einstellungen) anzeigen. SenTix 940 B092500013 Man. Temperatur: 25°C Auflösung pH 0.001 Auflösung mV Puffer Kalibrierintervall Einheit für Steigung mV/pH QSC: Software-Version 1.00 12.02.2012 08:00 4.1.7 Darstellung mehrerer Sensoren in der Betriebsart Messen Die Messwerte der angeschlossenen Sensoren können Sie auf folgende Arten... -
Seite 20: Messgerät Einschalten
Bedienung Multi 9430 Messgerät einschalten Mit <On/Off> das Gerät einschalten. Das Gerät führt einen Selbsttest durch. Sensor anstecken. Das Messgerät ist messbereit. Info 12.02.2012 08:00 Ist für das Messgerät die Benutzerverwaltung aktiviert, erscheint nach dem Einschalten des Messgeräts der Dialog Anmelden (siehe Abschnitt 4.4 A... - Seite 21 Multi 9430 Bedienung Anmelden Benutzername Admin Passwort #### Passwort ändern 12.02.2012 08:00 Mit <><> den Menüpunkt Benutzername wählen und mit <ENTER> bestätigen. Der Benutzername ist markiert. Mit <><> einen Benutzernamen wählen und mit <ENTER> bestäti- gen. Ist kein Passwort erforderlich, erfolgt die Anmeldung sofort.
-
Seite 22: Navigation
Bedienung Multi 9430 Mit <><> einen Benutzernamen wählen und mit <ENTER> bestä- tigen. Mit <><> den Menüpunkt Passwort ändern wählen und mit <ENTER> bestätigen. Im Feld Passwort mit <><> und <><>das alte Passwort ein- geben und mit <ENTER> bestätigen. Im Feld Neues Passwort mit <><> und <><>das neue Pass- wort eingeben und mit <ENTER>... -
Seite 23: Menüs Und Dialoge
Multi 9430 Bedienung 4.5.3 Menüs und Dialoge Die Menüs für Einstellungen sowie Dialoge in Abläufen enthalten weitere Unterelemente. Die Auswahl erfolgt mit den Tasten <><>. Die aktuelle Auswahl ist jeweils mit einem Rahmen dargestellt. Untermenüs Der Name des Untermenüs erscheint am oberen Rand des Rahmens. -
Seite 24: Beispiel 1 Zur Navigation: Sprache Einstellen
Bedienung Multi 9430 Kalibrierprotokoll Kalibrier-Speicher Puffer: Einpunktkalibrierung: Kalibrierintervall: Einheit für Steigung: mV/pH ] 2.00 4.01 7.00 10.01 12.02.2012 08:00 Meldungen Informationen sind durch das Symbol [ ] gekennzeichnet. Sie können nicht ausgewählt werden. Beispiel: Kalibrierprotokoll Kalibrier-Speicher Puffer: Einpunktkalibrierung: Kalibrierintervall: Einheit für Steigung:... - Seite 25 Multi 9430 Bedienung Speicher & Konfig. System Speicher 12.02.2012 08:00 Mit <><> das Untermenü System markieren. Die aktuelle Auswahl ist mit einem Rahmen dargestellt. Mit <ENTER> das Untermenü System öffnen. System Allgemein Schnittstelle Uhrfunktion Service Information Rücksetzen 12.02.2012 08:00 Mit <><> das Untermenü Allgemein markieren.
-
Seite 26: Beispiel 2 Zur Navigation: Datum Und Uhrzeit Einstellen
Bedienung Multi 9430 Allgemein Sprache: Deutsch Akustisches Signal: Helligkeit: Temperatur Einheit: °C Stabilitätskontrolle 12.02.2012 08:00 Mit <><> die gewünschte Sprache auswählen. Mit <ENTER> die Einstellung bestätigen. Das Gerät wechselt in die Betriebsart Messen. Die gewählte Sprache ist aktiv. 4.5.5 Beispiel 2 zur Navigation: Datum und Uhrzeit einstellen Das Messgerät besitzt eine Uhr mit Datumsfunktion. - Seite 27 Multi 9430 Bedienung Uhrfunktion Datumsformat: TT.MM.JJ Datum: 12.02.2012 Zeit: 14:53:40 12.02.2012 08:00 Mit <><> und <ENTER> Zeit auswählen und bestätigen. Die Stunden sind markiert. Mit <><> und <ENTER> die Einstellung ändern und bestätigen. Die Minuten sind markiert. Mit <><> und <ENTER> die Einstellung ändern und bestätigen.
-
Seite 28: Ph-Wert
Eine störungsfreie Messung ist damit auch in fol- genden Fällen möglich: Messung in geerdeten Messmedien Messung mit mehreren Sensoren an einem Multi 9430 in einem Messmedium Den IDS-pH-Sensor an das Messgerät anschließen. Das pH-Messfenster wird im Display angezeigt. -
Seite 29: Temperatur Messen
Multi 9430 pH-Wert Sie können jederzeit die Funktion Stabilitätskontrolle und die HOLD-Funktion mit <AR> oder <M> beenden. Mit <ENTER> die Funktion Stabilitätskontrolle manuell aktivieren. Während der Messwert als nicht stabil bewertet wird, erscheint die Sta- tusanzeige [AR]. Es wird ein Fortschrittsbalken angezeigt und die Anzeige der Messgröße blinkt. -
Seite 30: Kalibrieren Ph
Multi 9430 Welche Art der Temperaturmessung aktiv ist, erkennen Sie an der Anzeige der Temperatur: Temperatur- Auflösung der Temp.-Messung messfühler Temp.-Anzeige 0,1 °C Automatisch mit Temperaturmessfühler 1 °C Manuell Kalibrieren pH 5.2.1 Warum kalibrieren? pH-Messketten altern. Dabei verändern sich Nullpunkt (Asymmetrie) und Steil- heit der pH-Messkette. - Seite 31 Multi 9430 pH-Wert Mit <CAL> die Kalibrierung starten. Es erscheint das Kalibrierdisplay für den ersten Puffer (Spannungsan- zeige). 12.02.2012 08:00 Den Sensor gründlich mit entionisiertem Wasser spülen. Den Sensor in die Pufferlösung 1 tauchen. Bei Messung ohne Temperaturmessfühler (z. B. über einen IDS-Adapter Die Temperatur des Puffers mit <><>...
- Seite 32 Multi 9430 Fortsetzen mit Zwei- Den Sensor gründlich mit entionisiertem Wasser spülen. punktkalibrierung Den Sensor in Pufferlösung 2 tauchen. Bei Messung ohne Temperaturmessfühler: Die Temperatur des Puffers mit <><> eingeben. Mit <ENTER> die Messung starten. Der Messwert wird auf Stabilität geprüft (Stabilitätskontrolle).
-
Seite 33: Durchführung Einer Manuellen Kalibrierung (Concal)
Multi 9430 pH-Wert 12.02.2012 08:00 Das Ende der Messung mit Stabilitätskontrolle abwarten oder mit <ENTER> die Stabilitätskontrolle beenden und den Kalibrierwert über- nehmen. Es erscheint das Kalibrierdisplay für den nächsten Puffer (Spannungsan- zeige). Gegebenenfalls mit <M> die Kalibrierung beenden. Das Kalibrierprotokoll wird angezeigt. - Seite 34 Multi 9430 12.02.2012 08:00 Den Sensor gründlich mit entionisiertem Wasser spülen. Den Sensor in Pufferlösung 1 tauchen. Bei Messung ohne Temperaturmessfühler (z. B. über einen IDS-Adapter Die Temperatur des Puffers mit <><> eingeben. Mit <ENTER> die Messung starten. Der Messwert wird auf Stabilität geprüft (Stabilitätskontrolle).
- Seite 35 Multi 9430 pH-Wert Mit <><> den Puffersollwert für die gemessene Temperatur einstel- len. Mit <ENTER> den Kalibrierwert übernehmen. Es erscheint das Kalibrierdisplay für den nächsten Puffer (Spannungsan- zeige). Gegebenenfalls mit <M> die Kalibrierung als Einpunktkalibrierung been- den. Das Kalibrierprotokoll wird angezeigt.
-
Seite 36: Kalibrierpunkte
Multi 9430 Fortsetzen mit Drei- Den Sensor gründlich mit entionisiertem Wasser spülen. bis Fünfpunkt- Den Sensor in die nächste Pufferlösung tauchen. kalibrierung Bei Messung ohne Temperaturmessfühler: Die Temperatur des Puffers mit <><> eingeben. Mit <ENTER> die Messung starten. Der Messwert wird auf Stabilität geprüft (Stabilitätskontrolle). -
Seite 37: Kalibrierdaten
Multi 9430 pH-Wert Kalibrierung Ermittelte Angezeigte Kalibrierdaten Werte Nullpunkt = Asy 1-Punkt Steilheit = Nernst-Steilheit (-59,2 mV/pH bei 25 °C) Nullpunkt = Asy 2-Punkt Stg. Steilheit = Stg. Nullpunkt = Asy 3- bis 5-Punkt Stg. - Seite 38 Multi 9430 Menüpunkt Einstellung/ Erläuterung Funktion Kalibrierung / Zeigt die Kalibrierprotokolle an. Kalibrier-Speicher / Weitere Optionen: Mit <><> blättern Sie durch Anzeigen die Kalibrierprotokolle. Mit <PRT> geben Sie das ange- zeigte Kalibrierprotokoll auf die Schnittstelle USB-B (PC) bzw. die Schnittstelle USB-A (USB-Dru- cker) aus.
-
Seite 39: Kontinuierliche Messwertkontrolle (Cmc-Funktion)
Multi 9430 pH-Wert Display Kalibrierproto- Nullpunkt Steilheit [mV/pH] koll [mV] -30 ... <-25 -62,0 ... <-61,0 oder oder ->+25 ... +30 >-56,0 ... -50,0 IDS-Sensor gemäß Sensor- Bedienungsanleitung reinigen Error Error <-30 <-62,0 oder oder >+30 >-50,0 Fehlerbehebung (siehe Abschnitt 13 W ..., Seite 89 ) - Seite 40 Multi 9430 Folgende Informationen werden angezeigt: Info 12.02.2012 08:00 1 Aktuell gemessener pH-Wert (Nadel) 2 Strichmarkierungen für alle Puffersollwerte, die bei der letzten gültigen Kalibrierung verwendet wurden 3 Messbereich, für den eine gültige Kalibrierung vorliegt. Messwerte in diesem Bereich sind zur Dokumentation geeignet.
-
Seite 41: Qsc-Funktion (Sensorqualitätskontrolle)
Multi 9430 pH-Wert 5.2.8 QSC-Funktion (Sensorqualitätskontrolle) Die QSC-Funktion (Quality Sensor Control) ist eine neue Sensorbewertung für Allgemeines digitale IDS-Sensoren. Dabei wird der Zustand eines IDS-pH-Sensors indivi- zur QSC-Funktion duell und sehr fein abgestuft bewertet. Im Display zeigt die QSC-Skala mit Hilfe eines Zeigers die aktuelle Sensorbe- wertung an. - Seite 42 Multi 9430 des Sensors von pH 2 bis pH 11 ab. Bei der QSC-Erstkalibrierung wird der tatsächliche Zustand des Sensors ermittelt und als Referenz im Sensor abge- legt. Um die hohen Anforderungen für eine QSC-Erstkalibrierung zu erfüllen, sollte die QSC-Erstkalibrierung optimalerweise gleich bei Inbetriebnahme des Sensors ausgeführt werden.
- Seite 43 Multi 9430 pH-Wert Ihre Messungen mit speziellen Puffern kalibrieren möchten, können Sie anschließend eine reguläre Kalibrierung mit Ihren Puffern durchführen. Auch für die Bewertung regulärer Kalibrierungen werden die bei der QSC-Kalibrie- rung ermittelten Referenzwerte verwendet. In der Messwertansicht wird immer die QSC-Skala der QSC-Funktion angezeigt.
-
Seite 44: Redoxspannung
Eine störungsfreie Messung ist damit auch in fol- genden Fällen möglich: Messung in geerdeten Messmedien Messung mit mehreren Sensoren an einem Multi 9430 in einem Messmedium IDS-Redox-Sensoren werden nicht kalibriert. Sie können IDS- Redox-Sensoren jedoch mit einer Prüflösung überprüfen. -
Seite 45: Temperatur Messen
Multi 9430 Redoxspannung Mit <AR> den Messwert einfrieren. Die Statusanzeige [HOLD] wird angezeigt. Die HOLD-Funktion ist aktiv. Sie können jederzeit die Funktion Stabilitätskontrolle und die HOLD-Funktion mit <AR> oder <M> beenden. Mit <ENTER> die Funktion Stabilitätskontrolle manuell aktivieren. Während der Messwert als nicht stabil bewertet wird, erscheint die Sta- tusanzeige [AR]. -
Seite 46: Kalibrieren Redox
Redoxspannung Multi 9430 Sie zunächst die Temperatur der Messlösung ermitteln und eingeben. Das Messgerät erkennt, ob ein geeigneter Sensor angeschlossen ist und schaltet automatisch die Temperaturmessung zu. Welche Art der Temperaturmessung aktiv ist, erkennen Sie an der Anzeige der Temperatur: Temperatur- Auflösung der... -
Seite 47: Sauerstoff
Eine störungsfreie Messung ist damit auch in fol- genden Fällen möglich: Messung in geerdeten Messmedien Messung mit mehreren Sensoren an einem Multi 9430 in einem Messmedium Den Sauerstoffsensor an das Messgerät anschließen. Das Sauerstoff-Messfenster wird im Display angezeigt. - Seite 48 Sauerstoff Multi 9430 Das Ein-/Ausschalten der Salzgehaltskorrektur und das Eingeben der Salinität erfolgen im Menü für Kalibrier- und Messeinstellungen (siehe Abschnitt 9.3.1 E INSTELLUNGEN FÜR AUERSTOFFMESSUN , Seite 67). Die Funktion Stabilitätskontrolle (AutoRead) prüft kontinuierlich die Stabilität Stabilitätskontrolle des Messsignals. Die Stabilität hat einen wesentlichen Einfluss auf die Repro- (AutoRead) duzierbarkeit des Messwerts.
-
Seite 49: Temperatur Messen
Multi 9430 Sauerstoff Mit <ENTER> eine weitere Messung mit Stabilitätskontrolle starten. oder Mit <AR> oder <M> den eingefrorenen Messwert wieder freigeben. Die Statusanzeige [AR] verschwindet. Das Display wechselt in die vor- herige Darstellung zurück. Die Funktion Stabilitätskontrolle überprüft, ob die Messwerte in dem überwach- Kriterien für einen... -
Seite 50: Fdo Check Durchführen
Sauerstoff Multi 9430 ® 7.2.3 FDO Check durchführen ® Überprüfung in wasserdampfgesättigter Luft. Check- ® Verwenden Sie für den FDO Check das Prüf- und Aufbewahrungsgefäß Verfahren ® Check. ® Beim FDO Check wird automatisch die Funktion Stabilitätskontrolle (Auto- Stabilitätskontrolle Read) aktiviert. -
Seite 51: Bewertung
Wenn das Kalibrierintervall abgelaufen ist Wenn besonders hohe Ansprüche an die Genauigkeit der Messdaten beste- Routinemäßig im Rahmen einer betrieblichen Qualitätssicherung. 7.3.3 Kalibrierverfahren Mit dem Multi 9430 stehen 2 Kalibrierverfahren zur Verfügung: Kalibrierung in wasserdampfgesättigter Luft. ba75966d01 03/2012... -
Seite 52: Kalibrierung In Wasserdampf-Gesättigter Luft
Sauerstoff Multi 9430 ® Verwenden Sie zum Kalibrieren ein OxiCal -Luftkalibriergefäß. Kalibrierung über eine Vergleichsmessung (z. B. Winkler-Titration nach DIN EN 25813 bzw. ISO 5813). Dabei wird die relative Steilheit über einen Korrekturfaktor an die Vergleichsmessung angepasst. Bei aktivem Korrek- turfaktor erscheint die Anzeige [Factor] im Messfenster. -
Seite 53: Kalibrieren Über Vergleichsmessung (Fdo Comp)
Multi 9430 Sauerstoff 7.3.5 Kalibrieren über Vergleichsmessung (FDO Comp) Für dieses Kalibrierverfahren muss die Einstellung Vergleichsmessung im Menü Kalibrierung auf ein gesetzt sein. Vor dem Kalibrieren über Vergleichsmessung sollte der Sensor im Luftkalibriergefäß kalibriert werden. Gehen Sie wie folgt vor, um das Gerät zu kalibrieren: Sauerstoffsensor an das Messgerät anschließen. -
Seite 54: Kalibrierdaten
Sauerstoff Multi 9430 Mit <> <> den Korrekturfaktor so einstellen, dass der angezeigte Konzentrationswert dem Sollwert (Wert der Vergleichsmessung) ent- spricht. Anschließend Korrekturfaktor mit <ENTER> übernehmen. Das Messgerät wechselt zur Messwertansicht. Die Statusanzeige [Factor] ist aktiv. 7.3.6 Kalibrierdaten Das Kalibrierprotokoll wird nach dem Kalibrieren automatisch auf die Schnittstelle übertragen. - Seite 55 Multi 9430 Sauerstoff Kalibrierbewertung Display Kalibrierprotokoll relative Steilheit ® S = 0,94 ... 1,06 S = 0,92 ... 0,94 oder S = 1,06 ... 1,08 S = 0,90 ... 0,92 oder S = 1,08 ... 1,10 S < 0,90 Error...
-
Seite 56: Leitfähigkeit
Eine störungsfreie Messung ist damit auch in fol- genden Fällen möglich: Messung in geerdeten Messmedien Messung mit mehreren Sensoren an einem Multi 9430 in einem Messmedium Den Leitfähigkeitssensor an das Messgerät anschließen. Das Leitfähigkeitsmessfenster wird im Display angezeigt. - Seite 57 Multi 9430 Leitfähigkeit wenn die automatische Stabilitätskontrolle ausgeschaltet ist. Unabhängig von der Einstellung für automatische Stabilitätskontrolle (siehe Abschnitt 9.5.3 A , Seite 72) im Menü UTOMATISCHE TABILITÄTSKONTROLLE System können Sie die Funktion Stabilitätskontrolle jederzeit manuell starten. Mit <AR> den Messwert einfrieren.
-
Seite 58: Temperatur Messen
Leitfähigkeit Multi 9430 8.1.2 Temperatur messen Für reproduzierbare Leitfähigkeits-Messungen ist die Messung der Temperatur der Messlösung zwingend erforderlich. IDS-Sensoren messen die Temperatur durch einen im IDS-Sensor integrierten Temperaturmessfühler. Temperaturkompensation Basis für die Berechnung der Temperaturkompensation ist die voreingestellte Referenztemperatur 20 °C oder 25 °C. Sie wird im Display mit Tr20 oder Tr25 angezeigt. -
Seite 59: Wann Kalibrieren
Multi 9430 Leitfähigkeit gestellt werden. Durch das Kalibrieren wird der aktuelle Wert für die Zellenkon- stante ermittelt und im Messgerät abgespeichert. Kalibrieren Sie deshalb in regelmäßigen Abständen (wir empfehlen: alle 6 Monate). 8.3.2 Wann kalibrieren? Nach Anschließen eines Sensors ... -
Seite 60: Kalibrierdaten
Leitfähigkeit Multi 9430 Das Ende der Messung mit Stabilitätskontrolle abwarten oder mit <ENTER> den Kalibrierwert übernehmen. Das Kalibrierprotokoll wird angezeigt und auf die Schnittstelle ausgege- ben. Mit <ENTER> zur Messwertansicht wechseln. 8.3.4 Kalibrierdaten Das Kalibrierprotokoll wird nach dem Kalibrieren automatisch auf die Schnittstelle übertragen. - Seite 61 Multi 9430 Leitfähigkeit protokoll. Display Kalibrierprotokoll Zellenkonstante [cm innerhalb des Bereichs 0,450 ... 0,500 cm außerhalb des Bereichs Error Error 0,450 ... 0,500 cm Fehlerbehebung (siehe Abschnitt 13 ..., Seite 89). AS TUN WENN Kalibrierprotokoll KALIBRIERUNG Cond 12.02.2012 07:43:33 TetraCon 925 Ser.
-
Seite 62: Einstellungen
Einstellungen Multi 9430 Einstellungen Messeinstellungen pH 9.1.1 Einstellungen für pH-Messungen Die Einstellungen finden Sie im Menü für Kalibrier- und Messeinstellungen der pH/Redox-Messung. Zum Öffnen in der Messwertansicht die gewünschte Messgröße anzeigen und die Taste <ENTER> drücken. Nach Abschluss aller Einstellungen mit <M> zur Messwertansicht wechseln. -
Seite 63: Puffersätze Für Die Kalibrierung
Multi 9430 Einstellungen Menüpunkt mögl. Erläuterung Einstellung QSC / Startet die Kontrollkalibrierung mit QSC-Puffern. Dieser Menüpunkt ist nur verfügbar, wenn bereits eine Erst- Kontrollkalibrierung kalibrierung mit dem angeschlossenen IDS-Sensor durch- geführt wurde ▭▭▬ Temperatur von Kanal Auswahl des Kanals (Sensors), der den Temperatur- messwert zur Verfügung stellt. - Seite 64 Einstellungen Multi 9430 Puffersatz * pH-Werte 1,000 20 °C Merck 2 * 6,000 8,000 13,000 4,660 20 °C Merck 3 * 6,880 9,220 2,000 20 °C Merck 4 * 4,000 7,000 10,000 4,010 25 °C Merck 5 * 7,000 10,000 1,090 25 °C...
-
Seite 65: Kalibrierintervall
Multi 9430 Einstellungen Puffersatz * pH-Werte 4,005 25 °C Beckman * 7,005 10,013 4,005 25 °C Hamilton Duracal * 7,002 10,013 3,996 25 °C Precisa * 7,003 8,999 Reagecon TEC * 2,000 25 °C 4,010 7,000 10,000 Reagecon 20 * 2,000 20 °C... -
Seite 66: Messeinstellungen Redox
Einstellungen Multi 9430 Nach Ablauf des eingestellten Kalibrierintervalls blinkt das Sensorsymbol oder die QSC-Skala. Messungen sind weiterhin möglich. Um die hohe Messgenauigkeit des Messsystems sicherzustellen, nach Ablauf des Kalibrierintervalls kalibrieren. Das Kalibrierintervall ist werkseitig auf 7 Tage eingestellt. Kalibrierintervall Sie können das Intervall verändern (1 ... 999 Tage): einstellen Mit <ENTER>... -
Seite 67: Messeinstellungen Oxi
Multi 9430 Einstellungen Messeinstellungen Oxi 9.3.1 Einstellungen für Sauerstoffmessungen Die Einstellungen finden Sie im Menü für Mess- und Kalibriereinstellungen. Zum Öffnen in der Messwertansicht die gewünschte Messgröße anzeigen und die Taste <ENTER> drücken. Nach Abschluss aller Einstellungen mit <M> zur Messwertansicht wechseln. - Seite 68 Einstellungen Multi 9430 Menüpunkt mögl. Erläuterung Einstellung ▭▭▬ Auswahl des Kanals, von dem der Salinität von Kanal Salinitätsmesswert übernommen wer- ▭▬▭ den soll. ▬▭▭ Dieser Menüpunkt ist nur verfügbar, wenn zusätzlich zwei IDS Leitfähig- keitssensoren angeschlossen sind. Manuelle Salzgehaltskorrektur für Sal Korrektur Konzentrationsmessungen.
-
Seite 69: Messeinstellungen Cond
Multi 9430 Einstellungen Messeinstellungen Cond 9.4.1 Einstellungen für IDS-Leitfähigkeitssensoren Die Einstellungen finden Sie im Menü für die Messgröße Leitfähigkeit. Zum Öff- nen in der Messwertansicht die gewünschte Messgröße anzeigen und die Taste <ENTER> drücken. Nach Abschluss aller Einstellungen mit <M> zur Messwertansicht wechseln. - Seite 70 Einstellungen Multi 9430 Menüpunkt mögl. Erläuterung Einstellung Temp.-Komp. (TC) / Verfahren zur Temperaturkompensa- tion (siehe Abschnitt 8.2 T Methode EMPERATUR , Seite 58). KOMPENSATION Diese Einstellung steht nur für die Messgrößen ϰ und ρ zur Verfügung. Temp.-Komp. (TC) / Koeffizient für die lineare Temperatur- 0.000 ...
-
Seite 71: Sensorunabhängige Einstellungen
Multi 9430 Einstellungen Sensorunabhängige Einstellungen 9.5.1 System Zum Öffnen des Menüs Speicher & Konfig. in der Messwertansicht die Taste > drücken. Nach Abschluss aller Einstellungen mit <M> zur Mess- <ENTER wertansicht wechseln. Einstellungen im Auslieferzustand sind fett hervorgehoben. Menüpunkt Einstellung Erläuterung... -
Seite 72: Speicher
9.5.2 Speicher Dieses Menü enthält alle Funktionen zum Anzeigen, Bearbeiten und Löschen von gespeicherten Messwerten. Ausführliche Informationen zu den Speicherfunktionen des Multi 9430 finden Sie in Abschnitt 10 S , Seite 76. PEICHERN 9.5.3 Automatische Stabilitätskontrolle Die Funktion automatische Stabilitätskontrolle prüft kontinuierlich die Stabilität des Messsignals. -
Seite 73: Rücksetzen (Reset)
Multi 9430 Einstellungen Rücksetzen (Reset) Sie können alle Sensoreinstellungen und alle sensorunabhängigen Einstel- lungen getrennt voneinander rücksetzen (initialisieren). 9.6.1 Messeinstellungen rücksetzen Die Kalibrierdaten werden beim Rücksetzen der Messparameter auf den Auslieferzustand zurückgesetzt. Nach dem Rücksetzen kalibrieren! Folgende Einstellungen für die pH-Messung werden mit der Funktion Rücksetzen auf den Auslieferzustand rückgesetzt:... - Seite 74 Einstellungen Multi 9430 Folgende Einstellungen für die Sauerstoffmessung werden mit der Funktion Sauerstoff Rücksetzen auf den Auslieferzustand rückgesetzt: Einstellung Auslieferzustand 180 d Kalibrierintervall 60 d Check-Intervall Sauerstoffkonzentration Messgröße 1,00 relative Steilheit (S Salinität (Wert) Salinität (Funktion) Das Rücksetzen der Sensoreinstellungen erfolgt unter dem Menüpunkt Rücksetzen im Menü...
-
Seite 75: Systemeinstellungen Rücksetzen
Multi 9430 Einstellungen 9.6.2 Systemeinstellungen rücksetzen Die folgenden Systemeinstellungen lassen sich auf den Auslieferzustand rück- setzen: Einstellung Auslieferzustand English Sprache Akustisches Signal 4800 baud Baudrate ASCII Ausgabe Format Punkt (xx.x) Dezimaltrennzeichen Helligkeit °C Temperatur Einheit Stabilitätskontrolle Das Rücksetzen der Systemeinstellungen erfolgt im Menü Speicher & Konfig. -
Seite 76: Speichern
Speichern Multi 9430 Speichern Sie können Messwerte (Datensätze) in den Datenspeicher übertragen: Manuell speichern (siehe Abschnitt 10.1 M , Seite 76) ANUELL SPEICHERN Automatisch intervallweise speichern, siehe Abschnitt 10.2 A UTOMATISCH , Seite 76) INTERVALLWEISE SPEICHERN 10.1 Manuell speichern So können Sie einen Messdatensatz in den Datenspeicher übertragen. - Seite 77 Multi 9430 Speichern Automatischer Speicher ID-Nummer Intervall 30 s Dauer 180 min weiter 0d03h00min 1d17h33min 12.02.2012 08:00 1 Eingestellte gesamte Speicherdauer 2 Maximal verfügbare Speicherdauer 3 Grafische Darstellung der Speichernutzung Mit den folgenden Einstellungen konfigurieren Sie die automatische Speicher- Einstellungen funktion: Menüpunkt...
- Seite 78 Speichern Multi 9430 Zum Starten des automatischen Speicherns mit <><> weiter auswählen Automatisches und mit <ENTER> bestätigen. Das Messgerät wechselt zur Messwertansicht. Speichern starten 0d03h00min 0d03h00min 12.02.2012 08:00 12.02.2012 08:00 1 Verbleibende Speicherdauer 2 Grafische Darstellung der Speicherdauer Die aktive automatische Speicherung ist am Fortschrittsbalken in der Status- zeile zu erkennen.
-
Seite 79: Messdatenspeicher
Multi 9430 Speichern 10.3 Messdatenspeicher 10.3.1 Messdatenspeicher bearbeiten Sie können den Inhalt des manuellen oder automatischen Messdatenspeichers am Display anzeigen. Jeder Messdatenspeicher besitzt eine eigene Löschfunktion für den gesamten Inhalt. Die Bearbeitung des Speichers erfolgt im Menü Speicher & Konfig./ Speicher. -
Seite 80: Messdatenspeicher Löschen
Speichern Multi 9430 Darstellung eines Manueller Speicher 3 von 64 12.02.2012 11:24:16 ID-Nummer: 1 Datensatzes auf dem Display SenTix 940 B20294008565 pH 7.000 24.8 °C AR Sensor: +++ 12.02.2012 08:00 Beispielausdruck 10.02.2012 09:56:20 Multi 9430 Ser. Nr. 09250023 SenTix 940 Ser. -
Seite 81: Speicherplätze
Kalibrierbewertung: - 4-Stufig (+++, ++, +, -, oder keine Bewertung) oder - QSC (Prozentangabe) 10.3.4 Speicherplätze Das Messgerät Multi 9430 verfügt über zwei Messdatenspeicher. Manuell und automatisch gespeicherte Messwerte werden getrennt in eigenen Messdaten- speichern abgelegt. Speicher maximale Zahl der Datensätze... -
Seite 82: Daten Übertragen
Über die Schnittstelle USB-A (USB Host) ist die Übertragung von Daten an einen externen USB-Speicher/USB-Drucker möglich. 11.3 PC anschließen / Schnittstelle USB-B (USB Device) Verbinden Sie das Multi 9430 über die USB-B-Schnittstelle mit dem PC. Systemvoraussetzungen des PC für die Installation des USB-Treibers: Installation des USB-Treibers auf ... -
Seite 83: Usb-Speicher/Usb-Drucker Anschließen (Schnittstelle Usb-A (Usb Host))
– Parität: keine – Datenbits: 8 – Stopbits: 2 11.4 USB-Speicher/USB-Drucker anschließen (Schnittstelle USB-A (USB Host)) Verbinden Sie die Schnittstelle USB-A (USB Host) des Multi 9430 mit einem USB-Speicherstick/USB-Drucker. Schließen Sie einen USB-Speicher/USB-Drucker an die Schnittstelle USB Host an. Geeignete USB-Drucker:... -
Seite 84: Optionen Für Die Datenübertragung An Die Schnittstelle Usb-B (Pc) Und Die Schnittstelle Usb-A (Usb-Drucker)
Daten übertragen Multi 9430 11.5 Optionen für die Datenübertragung an die Schnittstelle USB-B (PC) und die Schnittstelle USB-A (USB-Drucker) Über die Schnittstelle USB-B können Sie Daten an einen PC übertragen. Über die USB-A-Schnittstelle können Sie Daten an einen USB-Drucker oder einen USB-Speicher übertragen. -
Seite 85: Datenübertragung An Die Schnittstelle Usb-A (Usb-Speicher)
Multi 9430 Daten übertragen Es gilt folgende Regel: Mit Ausnahme der Menüs wird generell bei einem kurzen Druck auf <PRT> der Displayinhalt auf die Schnitt- stelle ausgegeben (angezeigte Messwerte, Messdatensätze, Kali- brierprotokolle). 11.6 Datenübertragung an die Schnittstelle USB-A (USB- Speicher) Über die USB-A-Schnittstelle können Sie Daten an einen USB-Speicher oder... -
Seite 86: Wartung, Reinigung, Entsorgung
Zur Wartung der IDS-Sensoren die entsprechenden Bedienungs- anleitungen beachten. 12.1.2 Batterie austauschen Zur Pufferung der Systemuhr bei Netzausfall enthält das Multi 9430 eine Batterie (Typ CR2032). Um die aktuelle Einstellung von Datum und Uhrzeit beim Batterie- wechsel zu erhalten, versorgen Sie das Gerät während des Batte- riewechsels mit Spannung über das Steckernetzgerät. -
Seite 87: Reinigung
Multi 9430 Wartung, Reinigung, Entsorgung Batteriefach (1) an der Geräteunterseite öffnen. Die Batterie aus dem Batteriefach nehmen. Eine neu Batterie ins Batteriefach legen. Batteriefach (1) schließen. Mit einem Schraubendreher die Schrauben (2) des Batteriefachde- ckels fest schrauben. Datum und Uhrzeit einstellen (siehe 4.5.5 B... - Seite 88 Wartung, Reinigung, Entsorgung Multi 9430 ba75966d01 03/2012...
-
Seite 89: Was Tun, Wenn
Multi 9430 Was tun, wenn... Was tun, wenn... 13.1 pH Weitere Informationen sowie Hinweise zu Reinigung und Aus- tausch von Sensoren finden Sie in der Dokumentation zu Ihrem Sensor. Fehlermeldung Ursache Behebung OFL, UFL IDS-pH-Sensor: – Messwert außerhalb des – Geeigneten IDS-pH-Sensor... -
Seite 90: Sauerstoff
Was tun, wenn... Multi 9430 Kein stabiler Ursache Behebung Messwert IDS-pH-Sensor: – Diaphragma verschmutzt – Diaphragma reinigen – Membran verschmutzt – Membran reinigen Messlösung: – pH-Wert nicht stabil – ggf. unter Luftabschluss messen – Temperatur nicht stabil – ggf. temperieren IDS-pH-Sensor + Messlösung:... -
Seite 91: Leitfähigkeit
Multi 9430 Was tun, wenn... Fehlermeldung Ursache Behebung Error – Sensor verunreinigt – Sensor reinigen – Temperaturmesswert außerhalb der – Temperaturbereich für das Betriebsbedingungen Messgut einhalten (Anzeige von OFL/UFL anstelle eines Temperaturmesswerts) – Sensor defekt – Sensor austauschen 13.3 Leitfähigkeit... - Seite 92 Was tun, wenn... Multi 9430 Sie möchten wissen, Ursache Behebung welche Software- – z. B. Frage der Service-Abteilung – Messgerät einschalten. Version im Gerät – Das Menü <ENTER_> / Spei- oder cher & Konfig. / System / Ser- im IDS-Sensor ist vice Information öffnen.
- Seite 93 Multi 9430 Was tun, wenn... Fehlermeldung Ursache Behebung Speicherfehler 1 – Gerätespeicher wurde nicht erkannt – Bitte wenden Sie sich an den Service. Uhrzeit geht Ursache Behebung verloren – Pufferbatterie ist leer – Pufferbatterie wechseln (siehe Abschnitt 12.1.1 A LLGEMEINE...
-
Seite 94: Technische Daten
Technische Daten Multi 9430 Technische Daten 14.1 Messbereiche, Auflösungen, Genauigkeiten Messbereiche, Größe Messbereich Genauigkeit Genauigkeiten Luftdruck (absolut)* 300 ... 1100 mbar ± 4 mbar nur bei angeschlossenem Sauerstoffsensor verfügbar Weitere Daten finden Sie in der Dokumentation zu Ihrem Sensor. 14.2 Allgemeine Daten Abmessungen ca. - Seite 95 Multi 9430 Technische Daten Handshake RTS/CTS Kabellänge max. 3 m USB-Schnittstelle USB 2.0 (Host) USB-A (Host), USB-Gerät Angewendete EG-Richtlinie 2004/108/EG Richtlinien und Normen EN 61326-1 EN 61000-3-2 EN 61000-3-3 FCC Class A Gerätesicherheit EG-Richtlinie 2006/95/EG EN 61010-1 UL 61010-1 CAN/CSA-C22.2#61010-1...
- Seite 96 Technische Daten Multi 9430 Tastenfeld (antibakteriell) Autotype International Limited Client: Job Ref: 04I0712 Grove Road Sample Ref No.: LSN 25/71815 Wantage Date Received: Oxon 15/07/2004 OX12 7B2 Date Reported: 03/03/2005 United Kingdom CERTIFICATE OF ANALYSIS AUTOTEX AM Supplier: Meth. Desc...
- Seite 97 Multi 9430 Technische Daten Autotype International Limited Client: Job Ref: 05B1760 Grove Road Sample Ref No.: LSN 26/38123 Wantage Date Received: Oxon 24/10/2004 OX12 7B2 Date Reported: 21/02/2005 United Kingdom CERTIFICATE OF ANALYSIS AUTOTEX AM AGED 15 YEARS Harmonised JIS Z2801/AATCC 100 Meth.
-
Seite 98: Firmware-Update
Verfügbare Firmware-Updates für das Messgerät finden Sie im Internet. Mit dem Firmware-Update-Programm können Sie mit Hilfe eines Personal Compu- ters (PC) ein Update der Firmware des Multi 9430 auf die neueste Version durchführen. Für das Update verbinden Sie das Messgerät mit einem PC. -
Seite 99: Firmware-Update Für Ids-Sensoren
Computers (PC) ein Update der Firmware eines IDS-Sensors auf die neueste Version durchführen. Verfügbare Firmware-Updates für IDS-Sensoren finden Sie im Internet. Für das Update verbinden Sie den IDS-Sensor mit dem Multi 9430, und das Multi 9430 mit einem PC. Für das Update über die USB-B-Schnittstelle benötigen Sie: ... -
Seite 100: Fachwortverzeichnis
Fachwortverzeichnis Multi 9430 Fachwortverzeichnis pH/Redox siehe Nullpunkt Asymmetrie Das Diaphragma ist ein poröser Körper in der Gehäusewand von Refe- Diaphragma renzelektroden oder Elektrolytbrücken. Es vermittelt den elektrischen Kontakt zwischen zwei Lösungen und erschwert den Elektrolyt- austausch. Der Begriff Diaphragma wird u.a. auch für Schliff- und dia- phragmalose Überführungen verwendet. - Seite 101 Kehrwert der elektrischen Leitfähigkeit. Von der Geometrie abhängige Kenngröße einer Leitfähigkeitsmess- Zellenkonstante C zelle. Sauerstoff ® WTW-Bezeichnung für ein Verfahren zur Kalibrierung von Sauerstoff- OxiCal Messeinrichtungen mit wasserdampfgesättigter Luft. Die absolute Salinität S eines Meerwassers entspricht dem Verhält- Salinität nis der Masse der gelösten Salze zur Masse der Lösung (in g/kg).
- Seite 102 Fachwortverzeichnis Multi 9430 Allgemein Kleinste von der Anzeige eines Messgeräts noch darstellbare Differenz Auflösung zwischen zwei Messwerten. Bezeichnung für eine automatische Messbereichswahl. AutoRange In eine Messeinrichtung so eingreifen, dass die Ausgangsgröße (z. B. Justieren die Anzeige) vom richtigem Wert oder einem als richtig geltenden Wert so wenig wie möglich abweicht, oder dass die Abweichungen innerhalb...
-
Seite 103: Stichwortverzeichnis
Multi 9430 Stichwortverzeichnis Stichwortverzeichnis Kalibrierpunkte pH ......36 Auslieferzustand Messparameter ....73 Systemeinstellungen . - Seite 104 Stichwortverzeichnis Multi 9430 Steilheit pH ......30 Steilheit relative .....51 Tasten .
