9. Druckleitung aus PVC DN 40 (nach DIN
8063) in Klebemuffe von Gewindestück
(6) kleben und über Rückstauebene mit-
tels Rückstauschleife in nächstes Ab-
wasserrohr führen. (Die Verbindung
muß längskraftschlüssig erfolgen)
10.Grundkörper nach Anschluß sämtlicher
Rohrleitungen einbetonieren.
ACHTUNG: beim Einbetonieren Abdeck-
platte und Schlitzrost mit Einbauschutz-
folie einlegen!
11. Bei vertieftem Einbau ist ein Aufsatz-
stück (Bestell-Nr. 32500) zu verwenden.
Durch beliebiges Absägen kann jede
Einbautiefe stufenlos erreicht werden.
Die Abdichtung zwischen Grundkörper
und Aufsatzstück erfolgt bauseits mittels
einer dauerelastischen Fuge (z.B. Sili-
kon).

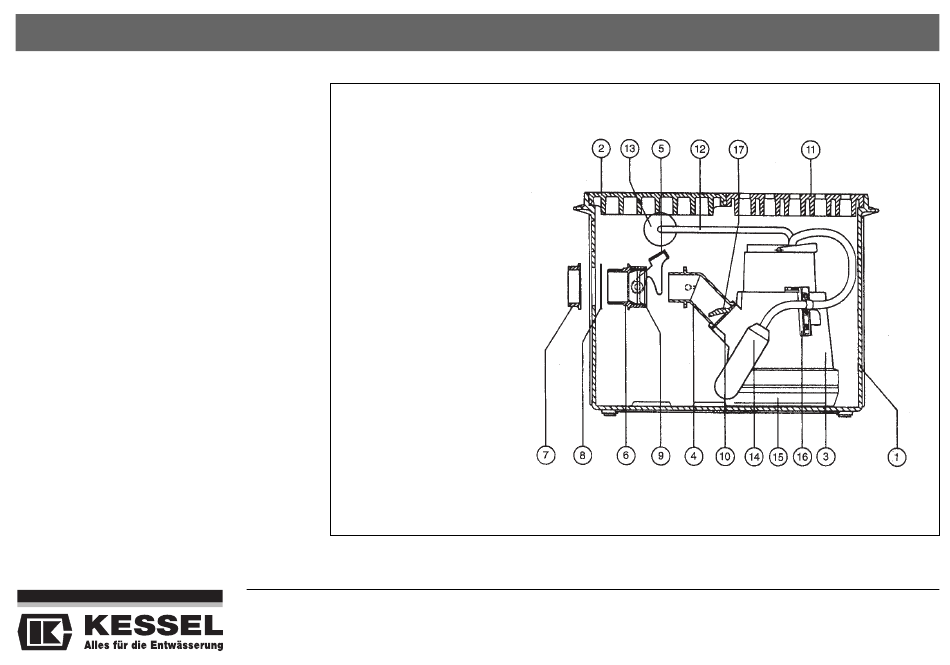

3. Einbau
11 Grundkörper
12 Abdeckplatte
13 Pumpe
14 Anschlußstück
15 Verschluß
16 Gewindestück
17 Sechskantmutter
18 Flachdichtung
19 Gumminippel
10 O-Ring
11 Schlitzrost
12 Steckerleitung
13 Zulaufstutzen DN 50
14 Schwimmer
15 Ansaugkorb
16 Tiefenabsaugung
17 Rückschlagklappe
