Dr. Mach

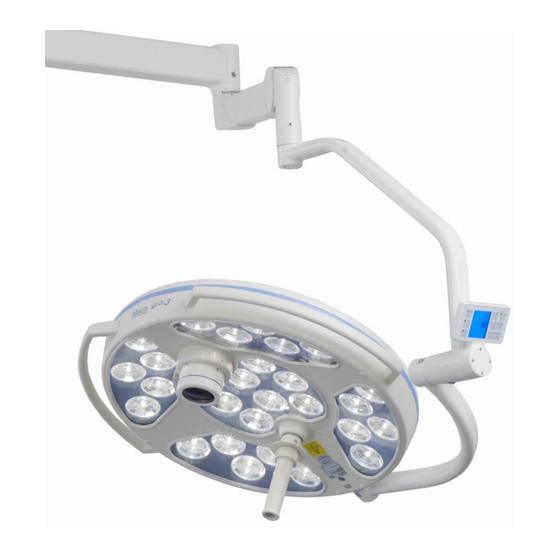

Dr. Mach Video System HD
Leuchten + Technik
Bedienungsanleitung
DR. MACH VIDEO SYSTEM HD
DR. MACH Video System HD .................................................... Bestell-Nr. 4600000020
Dr. Mach
GmbH u. Co. KG, Floßmannstrasse 28, D-85560 Ebersberg
Tel.: +49 (0)8092 2093 0, Fax +49 (0)8092 2093 50
Internet: www.dr-mach.com, E-Mail:
info@dr-mach.de
59460003
Ausgabe 04
12.08.2013 / ZN Seite 1/6
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für dr.mach 4600000020
Inhaltszusammenfassung für dr.mach 4600000020
- Seite 1 Dr. Mach Video System HD Leuchten + Technik Bedienungsanleitung DR. MACH VIDEO SYSTEM HD DR. MACH Video System HD ............ Bestell-Nr. 4600000020 Dr. Mach GmbH u. Co. KG, Floßmannstrasse 28, D-85560 Ebersberg Tel.: +49 (0)8092 2093 0, Fax +49 (0)8092 2093 50 Internet: www.dr-mach.com, E-Mail:...
-
Seite 2: Sicherheitshinweise
Dr. Mach Dr. Mach Video System HD Leuchten + Technik Sicherheitshinweise Zur Handhabung der Kamera muss die Gebrauchsanleitung beachtet werden. ACHTUNG: Dieses Gerät ist nicht für den Betrieb in explosionsgefährdeten Bereichen bestimmt. Lagern Sie die Kamera mindestens 24 Stunden in der Verpackung vor der Montage im betreffenden Raum, damit die Temperaturschwankungen ausgeglichen werden. -
Seite 3: Einführung Und Beschreibung
Dr. Mach Dr. Mach Video System HD Leuchten + Technik Einführung und Beschreibung Das Kamerasystem dient zur Aufzeichnung des Operationsgeschehens im OP-Feld. Das Videobild steht somit sowohl für die Patientendokumentation, als auch für die Lehre und Ausbildung in Form einer Live-OP-Übertragung zur Verfügung. Das Kamerasystem besteht aus der Kamera, der Steuereinheit und Zubehör. - Seite 4 Dr. Mach Dr. Mach Video System HD Leuchten + Technik ON/OFF Taste Mit dieser Taste wird die Kamera ein- und ausgeschaltet. Im Standby Betrieb leuchtet die LED nicht. Sobald die Kommunikation mit der Kamera hergestellt ist, geht die LED Nach einigen Sekunden leuchtet auch die LED auf der IRIS Taste. Das Steuergerät ist jetzt betriebsbereit.
- Seite 5 Dr. Mach Dr. Mach Video System HD Leuchten + Technik ROTATION Die Kamera kann mit den beiden Tasten um die eigene Achse gedreht werden. Mit der oberen Taste wird die Kamera nach rechts gedreht, mit der unteren Taste wird die Kamera nach links gedreht. IRIS Die Iris, auch Blende genannt, dient zur Helligkeitseinstellung.
-
Seite 6: Technische Daten
Dr. Mach Dr. Mach Video System HD Leuchten + Technik Technische Daten Fernbedienung System µC Controlled Power Supply 28 VDC / 200mW Camera Image sensor 1/2,8-type CMOS Effective Number of Pixels 3270K pixels Aspect ratio HD 16:9 Signal system HD 1080i/60, 1080i/50, 720p/60, 720p/50 Lens 30x optical zoom, f=4,3 mm (wide) to 129 mm (tele), F1.6 to F4.7 Horizontal angle of view...
