dr.mach ACROBAT-SWING Montageanleitung Und Gebrauchsanweisung Seite 13

Acrobat-Swing Wand
Schraube 13 nicht entfernen, sie dient
zur Befestigung des Schleifkontaktes
und gewährleistet die Erdung!
13 3
3
180°
5
13
8
180°
8
10 12
59860002
Warnung: Der nach unten gedrückte Federarm
kann hochschnellen und zu Verletzungen füh-
ren. Während der Montage der Leuchte dürfen
sich keine Personen im Schwenkbereich des
Federarmes aufhalten.
Hinweis:
Maximale Belastung des Federarmes 3,3kg!

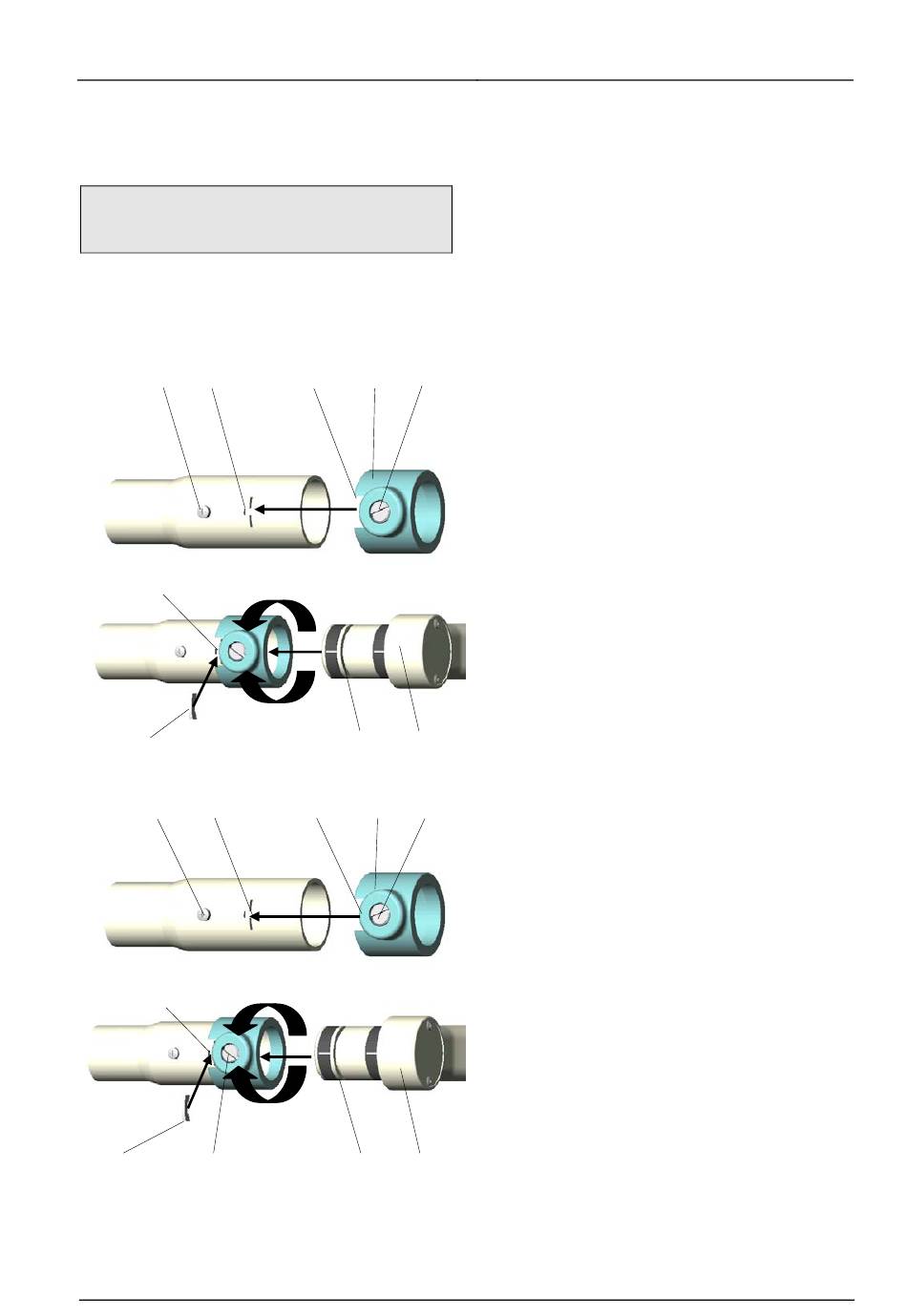

Montage der Leuchte Mach 120/120F am
Federarm
3 2
1
•
•
•
•
•
•
6 4
Montage der Leuchte Mach 130/130F am
8 7
12
Federarm
•
•
•
•
•
11 9
•
Ausgabe 12
Die Bremsschraube 1 so weit lösen, dass man
die Kunststoffsicherungshülse 2 ohne Wider-
stand auf den Federarm schieben kann.
Die Kunststoffsicherungshülse 2 so auf den
Federarm schieben, dass die Schlitze 3 zur De-
ckung kommen.
Nachprüfen, ob der Zapfen 4 der Leuchte gefet-
tet ist.
Den gefetteten Zapfen 4 der Leuchte einschie-
ben und das Sicherungssegment 5 vollständig
in den Schlitz 3 einstecken, so dass das Siche-
rungssegment in der Nut 6 geführt wird.
Die Kunststoffsicherungshülse 2 um 180° bis
zur vorgesehenen Bohrung für die Brems-
schraube drehen und die Bremsschraube 1 so-
lange in die diese Bohrung eindrehen, bis die
Leuchte gebremst wird.
Den sicheren Sitz der Leuchte 4 prüfen.
Die Bremsschraube 12 so weit lösen, dass man
die Kunststoffhülse 7 ohne Widerstand auf den
Federarm schieben kann.
Die Kunststoffhülse 7 so auf den Federarm
schieben, dass die Schlitze 8 zur Deckung
kommen.
Nachprüfen, ob der Zapfen 9 der Leuchte gefet-
tet ist.
Den gefetteten Zapfen 9 der Leuchte einschie-
ben und das Sicherungssegment 10 vollständig
in den Schlitz 8 einstecken, so dass das Siche-
rungssegment in der Nut 11 geführt wird.
Die Kunststoffsicherungshülse 7 um 180° bis
zur vorgesehenen Bohrung für die Brems-
schraube drehen und die Bremsschraube 12
solange in die diese Bohrung eindrehen, bis die
Leuchte gebremst wird.
Den sicheren Sitz der Leuchte 9 prüfen.
19.08.2011 / Bak Seite 13/18
Dr. Mach
Leuchten + Technik
