Acrobat-Swing Wand
59860002

3.2 Montage des Wandlagers

Bei der Montage des Wandlagers wie folgt vorge-
hen:
3

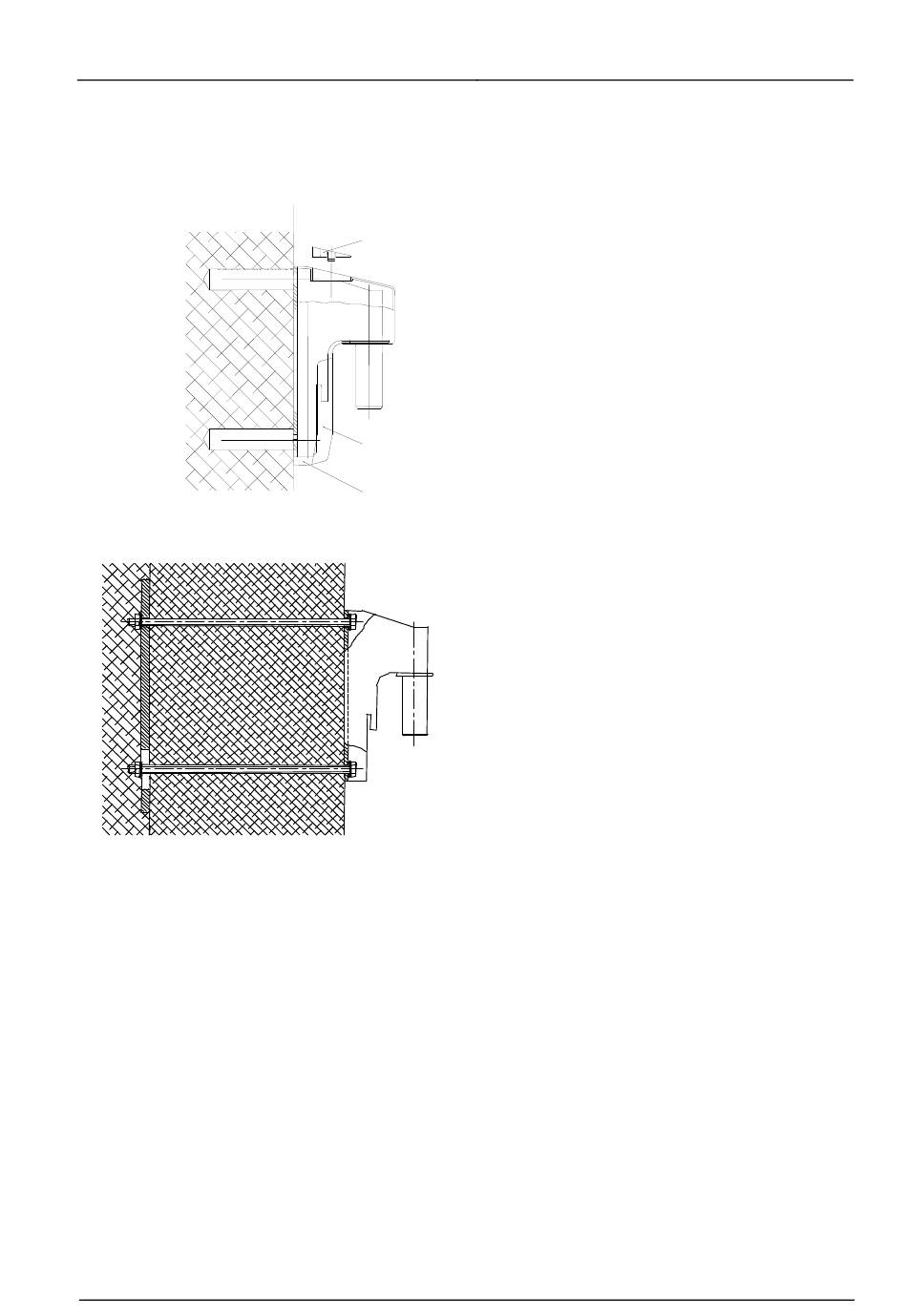

Verankerung mit Dübel
•
•
2
1
Verankerung mit Gegenplatte
•
•
Ausgabe 12
Montieren Sie das Wandlager mit denen vom
Statiker empfohlenen Dübeln (siehe Kapitel
4.1).
Die Blende 1, die Abdeckung 2 und die Kappe
3 aufsetzen, so daß sie in die Verriegelungen
einrasten.
Das Wandlager ansetzen, die Gewindestangen
M10 durchstecken und die Wandkonsole und
die Gegenplatte mittels Sechskantmuttern und
Sprengringen verschrauben (unter Umständen
Sechskantmuttern mit der Gegenplatte ver-
schweißen).
Die Blende 1, die Abdeckung 2 und die Kappe
3 aufsetzen, so daß sie in die Verriegelungen
einrasten.
19.08.2011 / Bak Seite 8/18
