Gerätezeichnungen
Pos. Schnittstelle
(1) HDMI-Anschluss für digitales LCD-Display
(2) USB-Anschluss (2x USB 2.0 auf Geräteoberseite)
(3) Antenne (1 x Wi-Fi)
(4) Gateway-Status-LEDs (4 x)
(5) USB-Anschluss (2x USB 2.0 auf Gerätevorderseite)
(6) LAN-Anschluss (RJ45-Buchse) Port 1 / Eth0
(7) Anschluss +24 V Spannungsversorgung (Mini-CombiCon)
(8) Steckplatz für Erweiterungsmodule (Deckel verschraubt)
netPI CORE | NIOT-E-NPI3-EN
DOC181002UM01DE | Revision 1 | Deutsch | 2018-10 | Freigegeben | Öffentlich

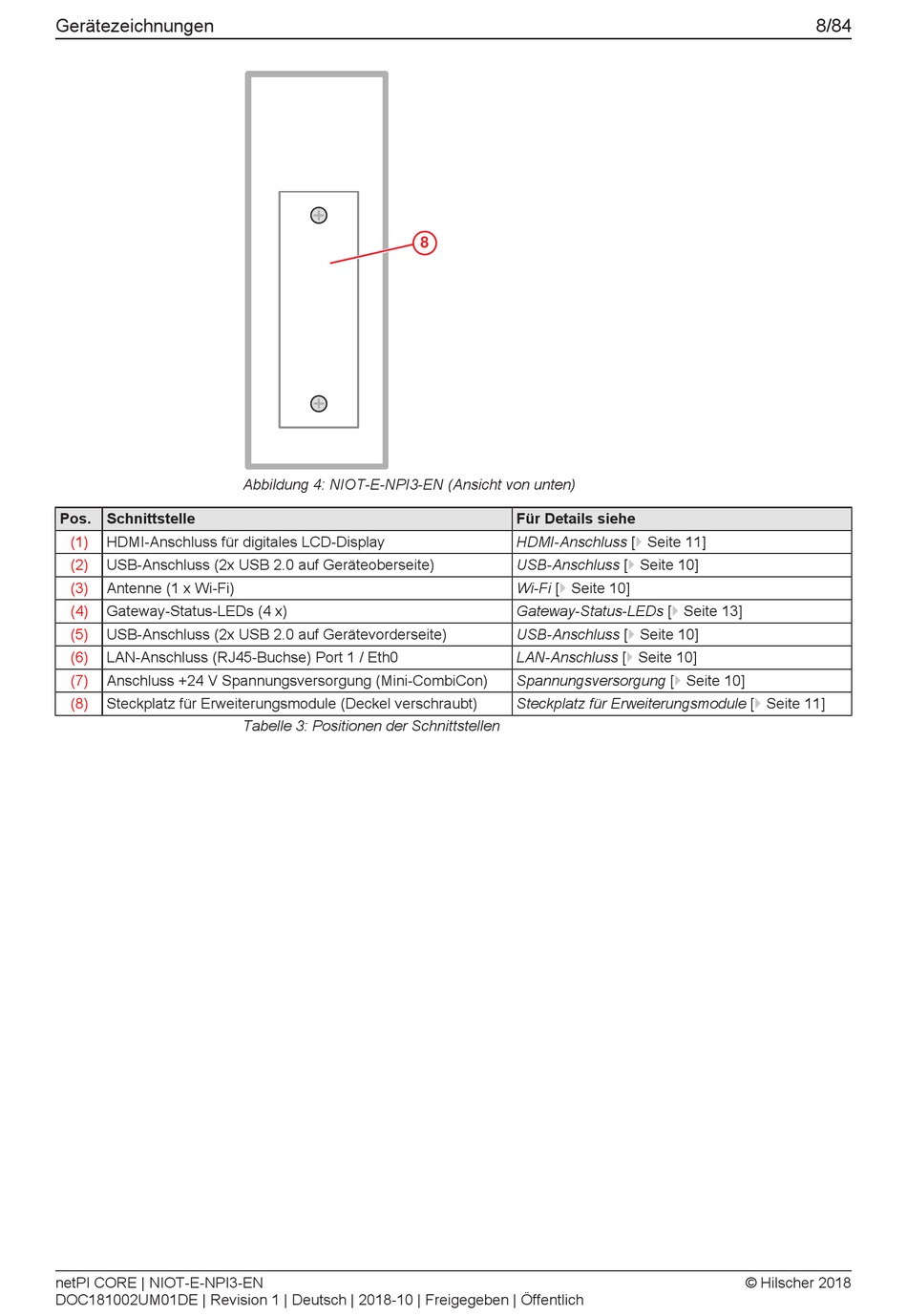

Abbildung 4: NIOT-E-NPI3-EN (Ansicht von unten)
Tabelle 3: Positionen der Schnittstellen
8
Für Details siehe
HDMI-Anschluss [} Seite 11]
USB-Anschluss [} Seite 10]
Wi-Fi [} Seite 10]
Gateway-Status-LEDs [} Seite 13]
USB-Anschluss [} Seite 10]
LAN-Anschluss [} Seite 10]
Spannungsversorgung [} Seite 10]
Steckplatz für Erweiterungsmodule [} Seite 11]
