Serielle Schnittstelle RS 232

Serial interface RS 232

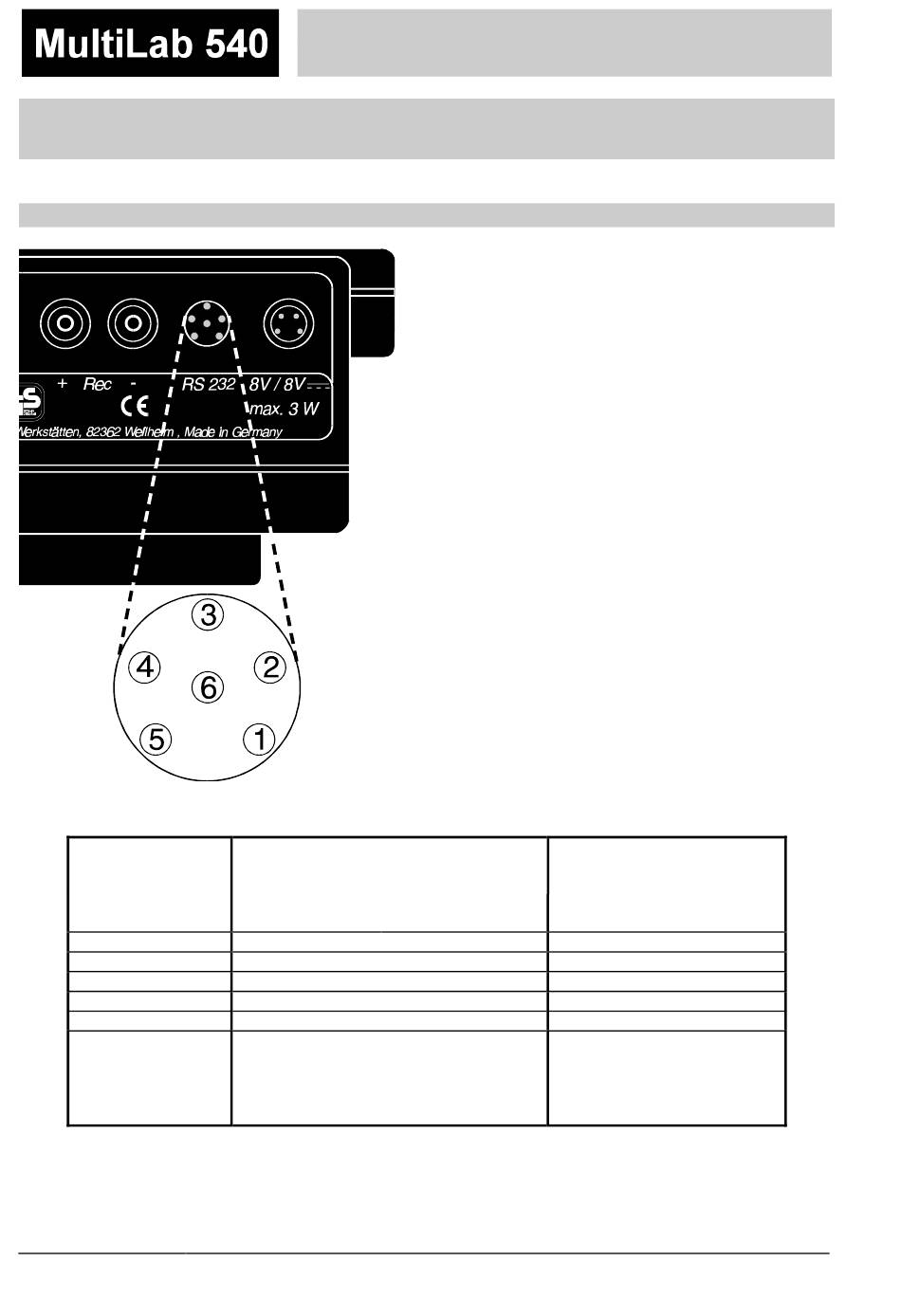

Pinbelegung / Pin assignment
MultiLab 540
6-poligeBuchse
6 pin socket
1 RTS
2 RXD
3 TXD
4 DTR
5 SG
6 CTS
60
Computer
computer
9-polige Buchse 25-poliger Stecker
9 pin socket
8 CTS 5
3 TXD 2
2 RXD 3
6 DSR 6
5 SG 7
7 RTS 4
Serielle Schnittstelle
Serial interface
mit RS 232-Schnittstelle
25 pin plug with RS 232 interface
wenn nicht vorhanden: CTS und
if not available, short-circuit CTS
Drucker
printer
T–
TXD
RXD
T–
SG
DTR,
RTS kurzschließen
and RTS
