wtw Oxi 3205 Bedienungsanleitung

Sauerstoffmessgerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

BEDIENUNGSANLEITUNG
ba75797d04 05/2017

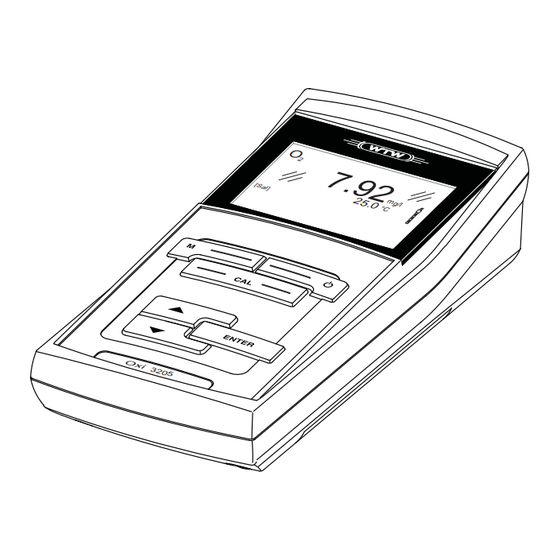

Oxi 3205
SAUERSTOFFMESSGERÄT

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für wtw Oxi 3205

Inhaltszusammenfassung für wtw Oxi 3205

  • Seite 1 BEDIENUNGSANLEITUNG ba75797d04 05/2017 Oxi 3205 SAUERSTOFFMESSGERÄT...
  • Seite 2 Oxi 3205 Copyright © 2017 Xylem Analytics Germany GmbH Printed in Germany. ba75797d04 05/2017...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Oxi 3205 - Inhaltsverzeichnis Überblick ........5 Tastenfeld .
  • Seite 4 Inhaltsverzeichnis Oxi 3205 Was tun, wenn....... . . 33 Technische Daten ......35 Allgemeine Daten .

  • Seite 5: Überblick

    Überblick Überblick Mit dem kompakten Präzisions-Sauerstoffmessgerät Oxi 3205 können Sie schnell und zuverlässig Sauerstoffmessungen durchführen. Das Oxi 3205 bietet für alle Anwendungsbereiche ein Höchstmaß an Bedienkomfort, Zuverlässigkeit und Messsicherheit. Das bewährte Kalibrierverfahren OxiCal unterstützt Sie beim Arbeiten mit dem Sauerstoffmessgerät.

  • Seite 6: Tastenfeld

    Überblick Oxi 3205 Tastenfeld Oxi 3205 In dieser Bedienungsanleitung werden Tasten durch spitze Klammern <..> veranschaulicht. Das Tastensymbol (z. B. <ENTER>) bedeutet in der Bedienungsanlei- tung generell einen kurzen Tastendruck (unter 2 sec). Ein langer Tas- tendruck (ca. 2 sec) wird durch einen Strich hinter dem Tastensymbol (z.

  • Seite 7: Display

    Oxi 3205 Überblick Display 7.92 mg/l 25.0 °C [Sal] Statusinformationen Messwert (mit Einheit) Messgröße Sensorsymbol (Kalibrierbewertung, Kalibrierintervall) Temperaturmesswert (mit Einheit) Statuszeile Funktionsanzeigen Error Während der Kalibrierung ist ein Fehler aufgetreten ba75797d04 05/2017...

  • Seite 8: Buchsenfeld

    Überblick Oxi 3205 Buchsenfeld Anschlüsse: Sauerstoffsensor Service-Schnittstelle Vorsicht Schließen Sie an das Messgerät nur Sauerstoffsensoren an, die keine unzulässigen Spannungen oder Ströme (> SELV und > Stromkreis mit Strombegrenzung) einspeisen können. Nahezu alle handelsüblichen Sauerstoffsensoren erfüllen diese Bedingungen. ba75797d04 05/2017...

  • Seite 9: Sicherheit

    Oxi 3205 Sicherheit Sicherheit Diese Bedienungsanleitung enthält grundlegende Hinweise, die bei Inbetriebnahme, Bedienung und Wartung des Messgerätes zu beach- ten sind. Daher ist diese Bedienungsanleitung unbedingt vor dem Arbeiten vom Bediener zu lesen. Die Bedienungsanleitung sollte ständig am Einsatzort des Messge- rätes verfügbar gehalten werden.

  • Seite 10: Bestimmungsgemäßer Gebrauch

    Sicherheit Oxi 3205 Bestimmungsgemäßer Gebrauch Der bestimmungsgemäße Gebrauch des Messgerätes besteht aus- schließlich in der Messung von Sauerstoffgehalt und Temperatur von flüssigen Medien in einer Feld- und Laborumgebung. Technische Spezifikationen gemäß Kapitel 7 T ECHNISCHE ATEN beachten. Ausschließlich das Bedienen und Betreiben gemäß den Ins- truktionen in dieser Bedienungsanleitung ist bestimmungsgemäß.
  • Seite 11  Unfallverhütungsvorschriften  Sicherheitsdatenblätter der Chemikalien-Hersteller Vorsicht Beachten Sie zusätzlich zu den hier genannten Sicherheitshinwei- sen die Sicherheitshinweise zu den verwendeten Sensoren. Die Bedienungsanleitungen zu den Sensoren finden Sie auf der mitgelieferten CD und im Internet unter www.WTW.com. ba75797d04 05/2017...
  • Seite 12 Sicherheit Oxi 3205 ba75797d04 05/2017...

  • Seite 13: Inbetriebnahme

    Oxi 3205 Inbetriebnahme Inbetriebnahme Lieferumfang  Sauerstoffmessgerät Oxi 3205  4 Batterien 1,5 V Mignon Typ AA  Kurzbedienungsanleitung  CD-ROM mit ausführlicher Bedienungsanleitung Erstinbetriebnahme Batterien einlegen Die 2 Schrauben (1) an der Geräteunterseite lösen. Batteriefach (2) an der Geräteunterseite öffnen.
  • Seite 14 Inbetriebnahme Oxi 3205 Batteriefach (2) mit den Schrauben (1) wieder fest verschlie- ßen. Messgerät einschalten Taste <On/Off> drücken. Das Gerät führt einen Selbsttest durch. Während der Selbsttest durchgeführt wird, zeigt das Display das Logo des Herstellers. Das Messgerät schaltet danach in die Betriebsart Messen (Messwertansicht).

  • Seite 15: Bedienung

    Oxi 3205 Bedienung Bedienung Messgerät einschalten Einschalten Taste <On/Off> drücken. Das Gerät führt einen Selbsttest durch. Während der Selbsttest durchgeführt wird, zeigt das Display das Logo des Herstellers. Die Messwertansicht erscheint. 7.92 mg/l 25.1 °C Ausschalten Taste <On/Off> drücken. Abschaltautomatik Zur Schonung der Batterien besitzt das Gerät eine automatische...

  • Seite 16: Allgemeine Bedienprinzipien

    Einen Überblick über die Bedienelemente und das Display finden Sie Display in Abschnitt 1.1 und Abschnitt 1.2. Betriebsarten Einen Überblick über die Betriebsarten des Oxi 3205 und die Naviga- Navigation tion finden Sie in Abschnitt 4.2.1 und Abschnitt 4.2.2. 4.2.1 Betriebsarten Es gibt folgende Betriebsarten: ...

  • Seite 17: Navigation

    Oxi 3205 Bedienung 4.2.2 Navigation Messwertansicht In der Messwertansicht  öffnen Sie mit <ENTER> (kurzer Druck) das Menü für Kalibrier- und Messeinstellungen  öffnen Sie mit <ENTER > (langer Druck (ca. 2 s) das Menü Konfi- guration mit den sensorunabhängigen Einstellungen.
  • Seite 18 Bedienung Oxi 3205 Meldungen Informationen sind durch das Symbol gekennzeichnet. Sie können nicht ausgewählt werden. Beispiel: Kalibrierprotokoll Kalibrierintervall 14 d Temperatureinheit °C Sal Korrektur Rücksetzen Luftdruck = 941 mbar Hinweis Die Prinzipien der Navigation werden am Beispiel Sprache einstellen dargestellt (Abschnitt 4.2.3).

  • Seite 19: Beispiel Zur Navigation: Sprache Einstellen

    Oxi 3205 Bedienung 4.2.3 Beispiel zur Navigation: Sprache einstellen Taste <On/Off> drücken. Die Messwertansicht erscheint. Das Gerät befindet sich in der Betriebsart Messen. 7.92 mg/l 25.1 °C Mit <ENTER > das Menü Konfiguration öffnen. Das Gerät befindet sich in der Betriebsart Einstellen.
  • Seite 20 Bedienung Oxi 3205 Konfiguration Sprache: Deutsch Beleuchtung Kontrast 48 % Abschaltzeit 30 min Service Information Rücksetzen Mit < >< > die gewünschte Sprache auswählen. Mit <ENTER> die Einstellung bestätigen. Das Gerät wechselt in die Betriebsart Messen. Die gewählte Sprache ist aktiv.

  • Seite 21: Sensorunabhängige Einstellungen

    Oxi 3205 Bedienung Sensorunabhängige Einstellungen 4.3.1 Einstellungen im Menü Konfiguration Zum Öffnen des Menüs Konfiguration in der Messwertansicht die Taste <ENTER > drücken. Nach Abschluss aller Einstellungen mit <M> zur Messwertansicht wechseln. Menüpunkt Einstellung Erläuterung Sprache Deutsch Menüsprache auswählen English...

  • Seite 22: Sauerstoff

    4.4.1 Allgemeines Sie können folgende Messgrößen messen:  Sauerstoffkonzentration  Sauerstoffsättigungsindex ("Sauerstoffsättigung")  Sauerstoff-Partialdruck Sauerstoffmessungen mit dem Oxi 3205 können mit den Sauerstoff- sensoren CellOx 325 und DurOx 325 durchgeführt werden. Das Messgerät erkennt automatisch den Typ des angeschlossenen Sauerstoffsensors. Temperaturmessung Die Sauerstoffsensoren CellOx 325 und DurOx 325 besitzen einen in- tegrierten Temperaturmessfühler.

  • Seite 23: Messen

    Oxi 3205 Bedienung 4.4.2 Messen So können Sie Sauerstoffmessungen durchführen: Vorbereitende Tätigkeiten gemäß Abschnitt 4.4.1 ausführen. Sauerstoffsensor in die Messlösung eintauchen. 7.92 mg/l 25.1 °C Angezeigte Mit <M> können Sie zwischen folgenden Anzeigen wechseln: Messgröße  Sauerstoffkonzentration [mg/l] wählen  Sauerstoffsättigung [%] ...

  • Seite 24: Einstellungen Für Sauerstoffsensoren (Menü Für Mess- Und Kalibriereinstellungen)

    Bedienung Oxi 3205 dem überwachten Zeitintervall. Die tatsächliche Dauer ist meist länger. 4.4.3 Einstellungen für Sauerstoffsensoren (Menü für Mess- und Kalibriereinstellungen) Die Einstellungen finden Sie im Menü für Mess- und Kalibriereinstellun- gen. Zum Öffnen in der Messwertansicht die gewünschte Messgröße anzeigen und die Taste <ENTER>...

  • Seite 25: Kalibrieren Sauerstoff

     Satz 2, für Klasse "DurOx": – DurOx 325 Sensoren unterschiedlicher Klassen können getrennt voneinander ka- libriert werden. Bei der Kalibrierung eines Sensors einer Klasse bleiben die Kalibrierdaten der anderen Klasse erhalten. Das Oxi 3205 erkennt die Klasse des angeschlossenen Sensors und verwendet automatisch die richtigen Kalibrierdaten.
  • Seite 26 Bedienung Oxi 3205 Kalibrierbewertung Nach dem Kalibrieren bewertet das Messgerät automatisch den aktu- ellen Zustand der Kalibrierung. Die Bewertung erscheint im Display und im Kalibrierprotokoll. Display Kalibrierprotokoll relative Steilheit S = 0,8 ... 1,25 S = 0,7 ... 0,8 S = 0,6 ... 0,7 S <...

  • Seite 27: Kalibrierprotokolle Anzeigen

    Oxi 3205 Bedienung 0.88 25.1 °C OxiCal Mit <ENTER> die Messung starten. Der Messwert wird auf Stabilität geprüft (Stabilitätskontrolle). Die Statusanzeige [AR] wird angezeigt. Die Messgröße blinkt. Ende der AutoRead-Messung abwarten oder mit <ENTER> den Kalibrierwert übernehmen. Das Kalibrierprotokoll wird angezeigt.

  • Seite 28: Rücksetzen (Reset)

    Bedienung Oxi 3205 Rücksetzen (Reset) Sie können alle Sensoreinstellungen und alle sensorunabhängigen Einstellungen getrennt voneinander rücksetzen (initialisieren). 4.5.1 Messeinstellungen rücksetzen Hinweis Die Kalibrierdaten werden beim Rücksetzen der Messparameter auf den Auslieferzustand zurückgesetzt. Nach dem Rücksetzen kalibrie- ren! Folgende Einstellungen für die Sauerstoffmessung werden mit der Funktion Rücksetzen auf den Auslieferzustand rückgesetzt:...

  • Seite 29: Systemeinstellungen Rücksetzen

    Oxi 3205 Bedienung 4.5.2 Systemeinstellungen rücksetzen Die folgenden Systemeinstellungen lassen sich auf den Auslieferzu- stand rücksetzen: Einstellung Auslieferzustand Sprache English Kontrast 50 % Beleuchtung Auto Abschaltzeit Das Rücksetzen der Systemeinstellungen erfolgt im Menü Konfigura- tion / Rücksetzen. Zum Öffnen des Menüs Konfiguration in der Mess- wertansicht die Taste <ENTER...
  • Seite 30 Bedienung Oxi 3205 ba75797d04 05/2017...

  • Seite 31: Wartung, Reinigung, Entsorgung

    Oxi 3205 Wartung, Reinigung, Entsorgung Wartung, Reinigung, Entsorgung Wartung Die Wartungsarbeiten beschränken sich auf das Austauschen der Bat- terien. Hinweis Zur Wartung der Sauerstoffsensoren die entsprechenden Bedienungs- anleitungen beachten. 5.1.1 Batterien austauschen Die 2 Schrauben (1) an der Geräteunterseite lösen.

  • Seite 32: Reinigung

    Wartung, Reinigung, Entsorgung Oxi 3205 Batteriefach (2) mit den Schrauben (1) wieder fest verschlie- ßen. Reinigung Das Messgerät gelegentlich mit einem feuchten, fusselfreien Tuch abwischen. Bei Bedarf das Gehäuse mit Isopropanol desinfizieren. Vorsicht Das Gehäuse besteht aus Kunststoff (ABS). Deshalb den Kontakt mit Aceton oder ähnlichen, lösungsmittelhaltigen Reinigungsmit-...

  • Seite 33: Wa Tun, Wenn.

    Oxi 3205 Was tun, wenn... Was tun, wenn... Fehlermeldung Ursache Behebung – Messwert außerhalb des – Geeigneten Sauerstoffsen- Messbereichs sor verwenden Fehlermeldung Ursache Behebung Error – Sauerstoffsensor verunreinigt – Sauerstoffsensor reinigen, ggf. austauschen Sensorsymbol blinkt Ursache Behebung – Reinigungsintervall abgelaufen –...
  • Seite 34 Was tun, wenn... Oxi 3205 ba75797d04 05/2017...

  • Seite 35: Technische Daten

    Oxi 3205 Technische Daten Technische Daten Allgemeine Daten Abmessungen ca. 180 x 80 x 55 mm Gewicht ca. 0,4 kg Mechanischer Aufbau Schutzart: IP 67 Elektrische Sicherheit Schutzklasse: Prüfzeichen CE, cETLus Umgebungs- Lagerung - 25 °C ... + 65 °C...

  • Seite 36: Messbereiche, Auflösungen, Genauigkeiten

    Technische Daten Oxi 3205 Messbereiche, Auflösungen, Genauigkeiten Messbereiche, Hinweis: Die in Klammern angegebenen Werte gelten speziell für den Auflösungen Sensor DurOx 325. Größe Messbereich Auflösung Konzentration [mg/l] 0 ... 20,00 (0 ... 20,0) 0,01 (0,1) 0 ... 90,0 (0 ... 90) 0,1 (1) Sättigung [%]...

  • Seite 37: Verzeichnisse

    Er wird als Produkt aus Zahlenwert und Einheit angegeben (z. B. 3 M; 0,5 S; 5,2 A; 373,15 K). ® OxiCal WTW-Bezeichnung für ein Verfahren zur Kalibrierung von Sauerstoff- Messeinrichtungen mit wasserdampfgesättigter Luft. Reset Wiederherstellen eines Ursprungszustands aller Einstellungen eines Messsystems oder einer Messeinrichtung.
  • Seite 38 Flüssigkeit ausübt. Sauerstoffsättigung Kurzbezeichnung für die relative Sauerstoffsättigung. Stabilitätskontrolle Funktion zur Kontrolle der Messwertstabilität. Steilheit (relative) Bezeichnung, die WTW in der Sauerstoffmesstechnik gebraucht. Er drückt das Verhältnis des Steilheitswerts zum Wert eines theoreti- schen Referenzsensors gleichen Bautyps aus. ba75797d04 05/2017...
  • Seite 39 Oxi 3205 Verzeichnisse Stichwortverzeichnis Abschaltautomatik ....15 Sicherheit ......9 Auslieferzustand Stabilitätskontrolle...
