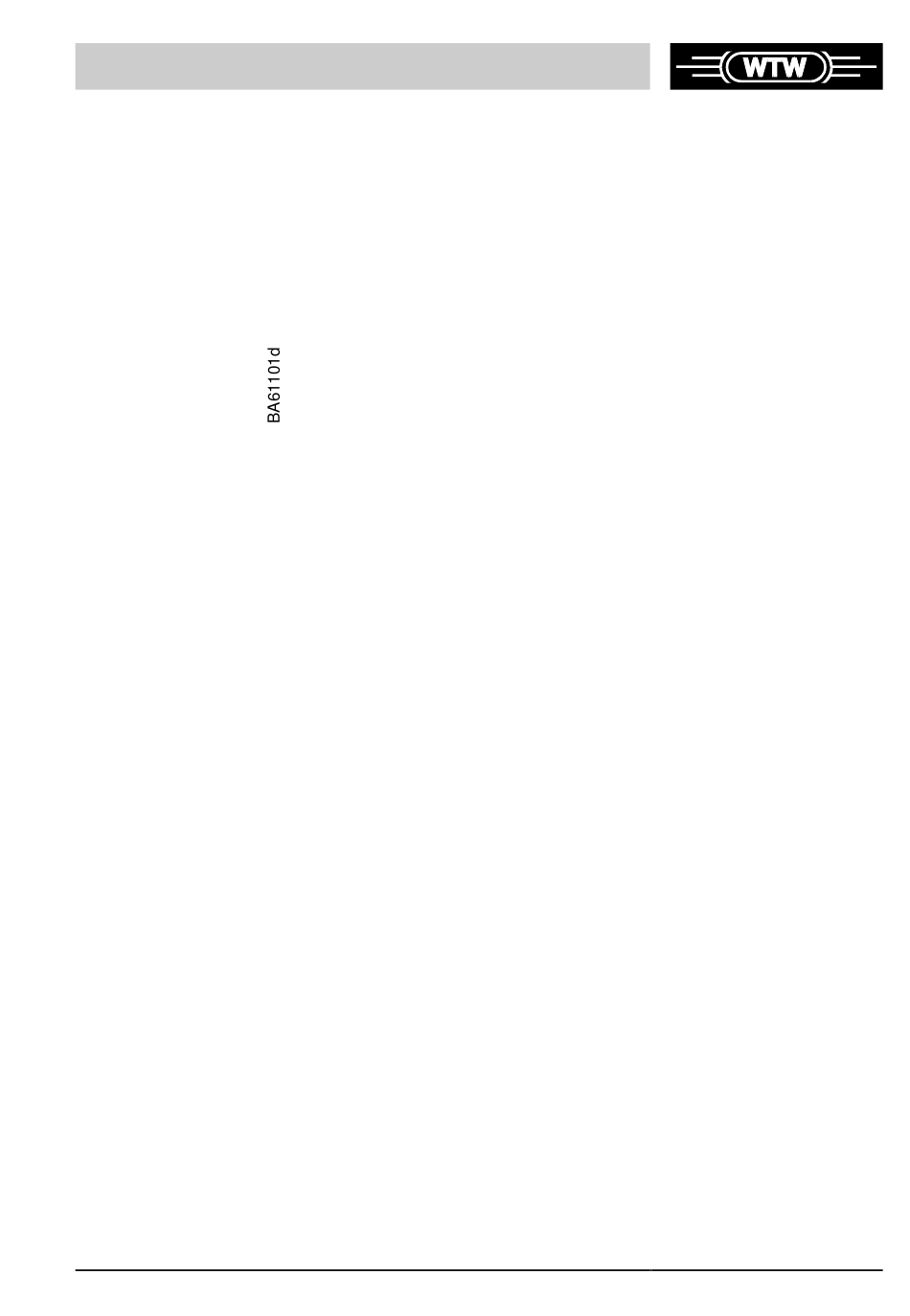

Bedienungsanleitung
Mehrparameter-Meßgerät
für die gesamte Wasser-
und Abwasseranalytik
MultiLab P5
BA61101/07.00/Pla/MLP5-2
