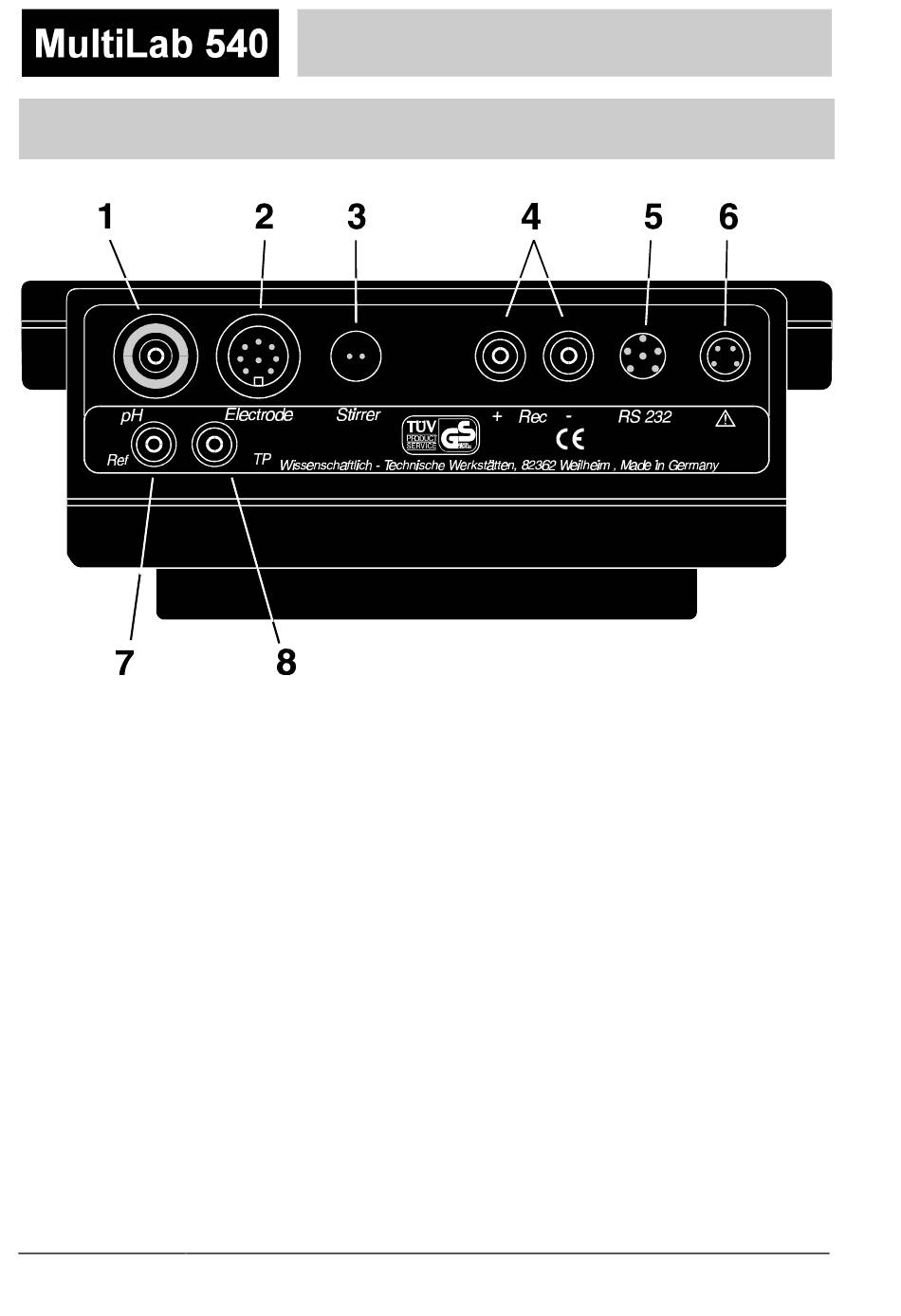

Rückansicht

Rear panel

1
Buchse für Meßketten mit Stecker nach DIN 19262
Socket for electrodes with plug according to DIN 19262.
2
8-polige Buchse mit Stiftkontakten für Leitfähigkeitsmeßzelle
8 pin special socket for conductivity cell.
3
2-polige Buchse mit Stiftkontakten für Rühreranschluß
2 pin special socket for stirrer connection.
4
Bananenbuchsen für Recorderanschluß (Analogausgang)
Jacks for recorder connection (analog output).
5
6-polige Buchse mit Stiftkontakten: serielle Schnittstelle V24/RS232
6 pin special socket: serial interface V24/RS232
6
4-polige Buchse mit Stiftkontakten für Netzsteckertrafo
4 pin special socket for line adaptor.
7
Bananenbuchse für Referenzelektrode oder Temperaturfühler TFK 325 / Pt 1000
Jack for reference electrode or temperature sensor TFK 325 / Pt 1000
8
Bananenbuchse für Temperaturfühler TFK 325 / Pt 1000
Jack for temperature sensor TFK 325 / Pt 1000
12
Geräteansicht
View of the instrument
