wtw MultiLab 540 Bedienungsanleitung Seite 15

Zweistab-Meßkette mit Temperaturfühler TFK 325
Double electrode with temperature sensor TFK 325
BA61103/08.00/Pro/MultiLab540-1
Anschlüsse
Sockets

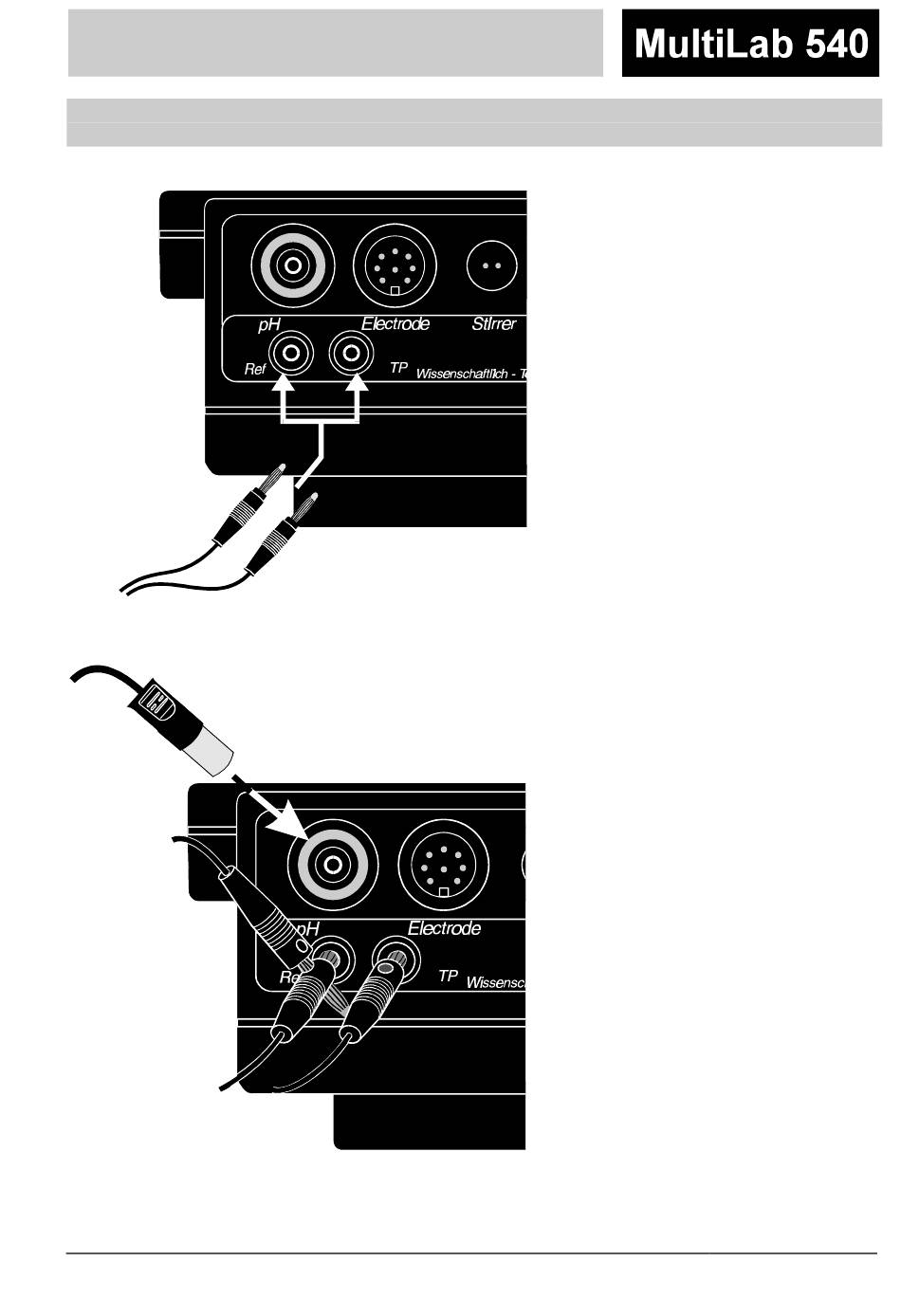

Bananenstecker des Temperaturfühlers
beliebig in die Bananenbuchsen TP und Ref
stecken.
Plug the banana plugs of the temperature
sensor in the TP and Ref jacks as you like.
Bananenstecker der Referenzelektrode in die
Bohrung des Bananensteckers in Buchse Ref
stecken.
DIN-Stecker der Meßelektrode in pH-Buchse
stecken.
Plug the banana plug of the reference
electrode in the bore-hole of the plug which is
in the Ref socket.
Plug the DIN plug of the measuring electrode
in the pH socket.
15
