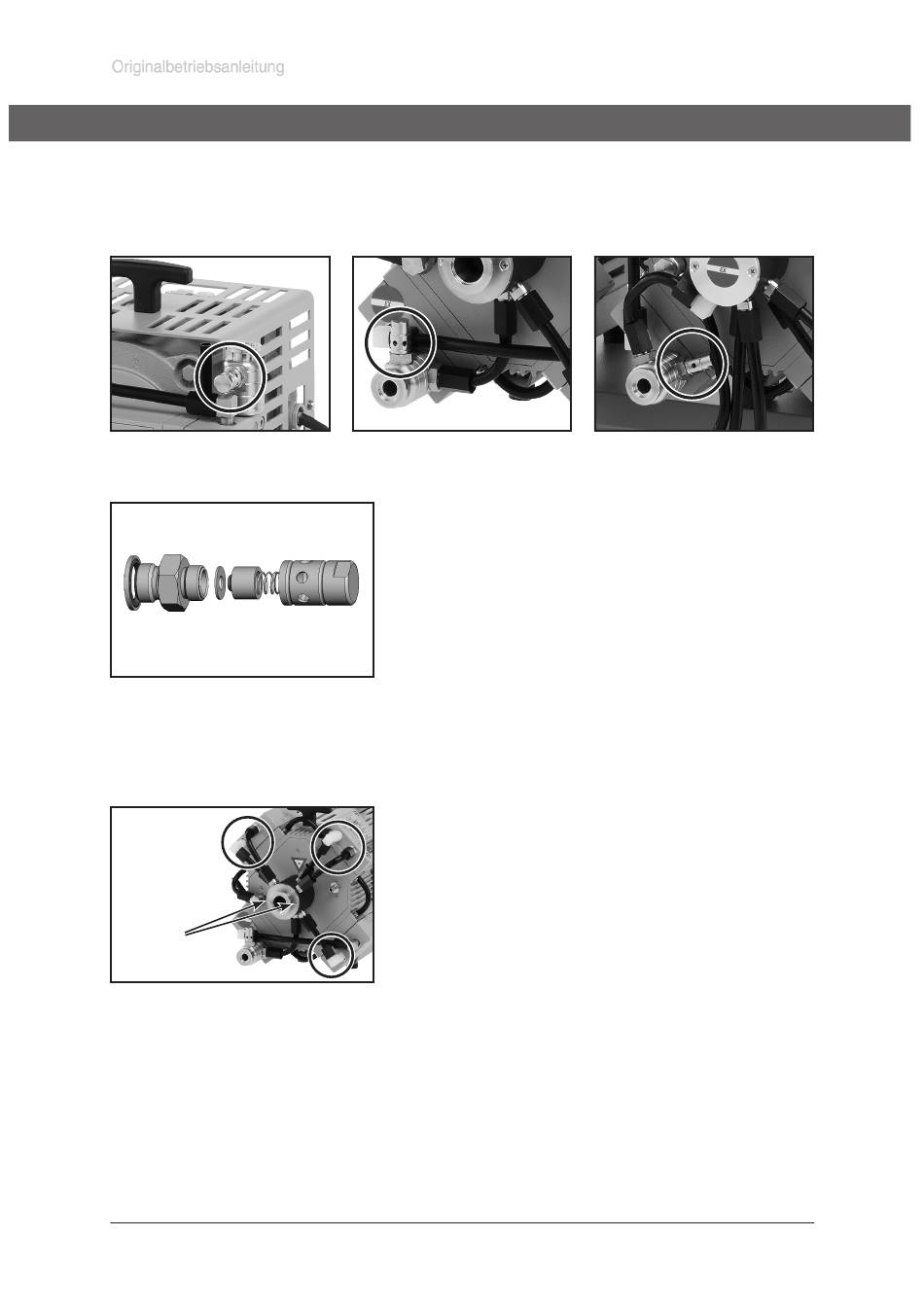

Überprüfung des Überdruckventils
Überprüfung des Überdruckventils am Auslass:
MZ 2C EX
Überprüfung und Austausch des internen Überdruckventils am Verteiler:
(nur MD 4C EX / MD 4C EX + AK + EK)
MD 4C EX
(A)
Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des
Anwenders, die Gültigkeit dieses Dokumentes bezüglich seines Produktes sicher zu stellen.
Seite 56 von 72
➨ Überdruckventil am Auslassblock der Pumpe abschrau-
ben.
MD 4C EX
➨ Überdruckventil zerlegen und Teile auf fehlerfreien Zu-
stand kontrollieren, beschädigte Teile austauschen.
➨ Ventil wieder korrekt zusammensetzen.
➨ Überdruckventil am Auslass der Pumpe festschrauben.
➨ Mit Gabelschlüssel SW 17 die Überwurfmuttern der Ver-
schlauchungen an den Pumpenköpfen lösen, deren Ver-
schlauchung zum Verteiler führt (5x).
Winkelverschraubung (3x):
➨ Schlauchansatz der Verschraubung mit Gabelschlüssel
(SW 15) durch 1/4 Umdrehung aus dem Schlauch heraus-
drehen.
☞ Verschraubung nicht aus dem Pumpenkopf herausdre-
hen.
Gerade Verschraubung (2x):
➨ Schlauch von Schlauchansatz der Verschraubung abzie-
hen.
➨ Zwei Senkschrauben (A) an der Verteilerblende lösen und
diese mit dem Verteiler (mit Verschlauchung) abnehmen.
