vacuubrand MZ 2C EX Betriebsanleitung Seite 43

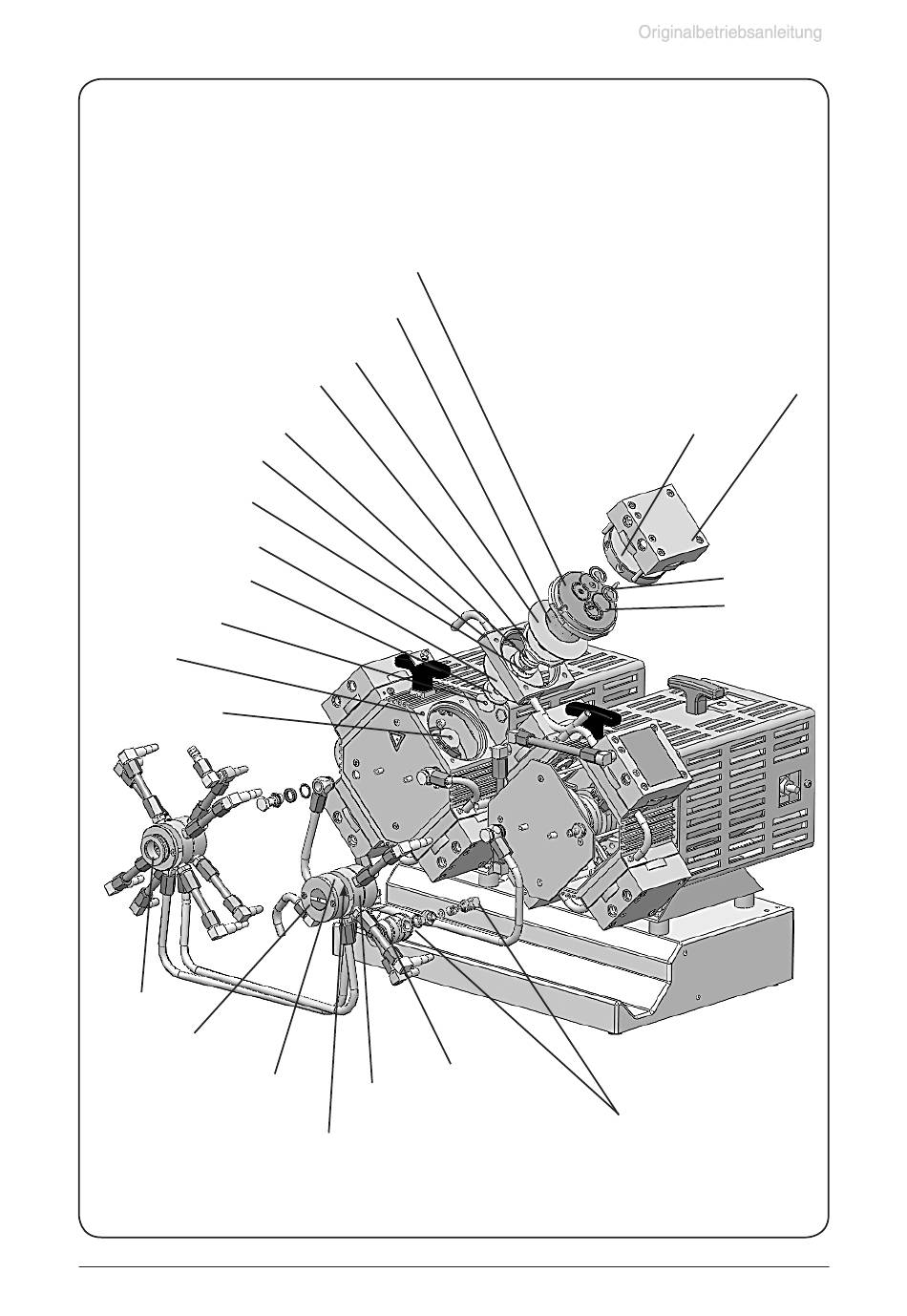

Explosionsdarstellung der Teile eines Pumpenkopfs
(Abb. MV 10C EX)
Membranspannscheibe
Arbeitsmembrane
Membranstützscheibe
Distanzscheibe
Zwischenflansch
Sicherheits-Membran-
spannscheibe
Sicherheitsmembrane
Sicherheits-Membran-
stützscheibe
Distanzscheibe
Gehäuse
Pleuel
Einlass
Verteilerblende
Verteilerdeckplatte
Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des
Anwenders, die Gültigkeit dieses Dokumentes bezüglich seines Produktes sicher zu stellen.
Seite 43 von 72
Kopfdeckel
Verteiler
internes Überdruckventil
Gehäusedeckelinnenteil
Auslass
Überdruckventil
Gehäusedeckel
Ventil
O-Ring
