Castolin Eutectic TotalArc2 3000 Betriebsanleitung/Ersatzteilliste Seite 66

Mise en service de l'appareil de soudage
Attention ! Lire le chapitre „Consignes de sécurité"
avant la première mise en service.
Utilisation conforme
Le poste de soudure est exclusivement destiné aux soudages
MIG/MAG, à l'électrode et TIG.
Toute autre utilisation ou toute utilisation à d'autres fins est
considérée comme non conforme à l'utilisation prévue. Dans
ce cas, le fabricant décline toute responsabilité pour les dom-
mages pouvant en résulter.
L'utilisation confirme implique également
- l'observation de toutes les consignes figurant dans les
présentes instructions de service
- l'observation des travaux d'inspection et d'entretien recom-
mandés
Attention ! La soudeuse ne peut en aucun cas être
utilisée pour dégeler des canalisations.
Environnement et mise en place
L'installation de soudage a été agréée avec le degré de
protection IP23, ce qui signifie :
- protection contre l'intrusion de particules solides de plus de
12 mm de diamètre
- protection contre les projections d'eau jusqu'à un angle
d'incidence de 60°
Le degré de protection IP23 autorise l'installation et l'utilisation
de la soudeuse à l'extérieur. Les composants électriques ne
peuvent toutefois pas entrer en contact direct avec l'eau.
Attention ! L'installation de soudage doit être installée
sur un sol plat et ferme offrant suffisamment de stabilité.
Le renversement d'une installation de soudage présen-
te un grave danger.
Le canal d'aération est un dispositif de sécurité essentiel. Lors
de l'installation de l'appareil, veiller à ce que l'air de refroidis-
sement puisse pénétrer et ressortir librement des fentes
d'aération situées à l'avant et à l'arrière de l'appareil. Faire
également attention à ce que les poussières électroconductri-
ces (produites par exemple lors de travaux d'abrasion) ne
soient pas directement aspirées à l'intérieur de l'appareil.
Raccordement au secteur
L'installation de soudage est conçue pour la tension secteur
figurant sur la plaque signalétique. Le câble et la fiche secteur
sont déjà installés sur l'appareil (type 400 V). L'ampérage des
fusibles secteur est indiqué dans les caractéristiques tech-
niques.
Attention ! Si l'appareil est prévu pour fonctionner sur
une tension spéciale, voir les caractéristiques tech-
niques figurant sur la plaque signalétique. Le câble, la
prise secteur ainsi que l'ampérage des fusibles secteurs
doivent être choisis en fonction de cette tension spécia-
le.
Option Monter le logement de l'avance du fil
Remarque ! Le logement de l'avance du fil n'est
- pas prévu pour la source de courant TotalArc² 3000
- Pas obligatoirement nécessaire pour faire fonctionner
l'avance du fil DS III avec les sources de courant TotalArc²
4000 / 5000
- Dévisser les quatre oreilles de levage
- Placer le logement de l'avance du fil sur la souce de courant
- Visser le logement de l'avance du fil avec les quatre oreilles
de levage

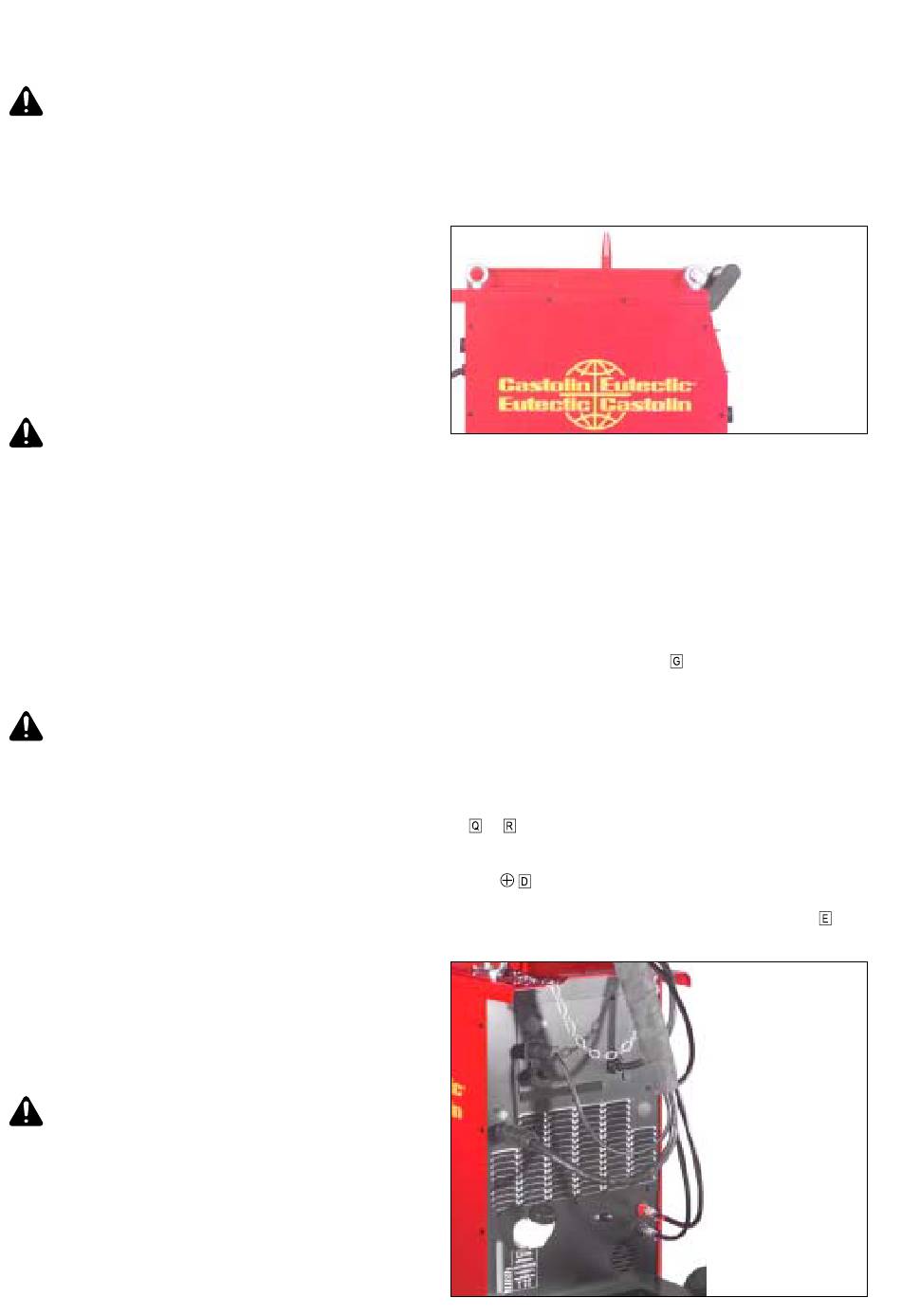

Fig. 7e Monter le logement de l'avance du fil
Raccorder le faisceau de câbles de
connexion à la source de courant
Sur les sources de courant TotalArc² 4000 / 5000, vous devez
raccorder la source de courant à l'avance du fil avec un
faisceau de câbles de connexion . Les utilisateurs de TotalArc²
3000 peuvent sauter ce chapitre et le chapitre suivant et passer
directement au chapitre « Monter / raccorder la bouteille de
gaz ».
- Mettre l'interrupteur principal
- Enficher et fixer la décharge de traction dans l'orifice prévu
à cet effet sur le fond de l'appareil
Remarque ! Pour les faisceaux de câbles de connexion de 1,5
m de longueur, il n'est pas prévu de décharge de traction.
- Raccorder le groupe de câbles amenée et retour de l'eau du
faisceau de câbles de connexion aux raccords enfichables
et en respectant les couleurs
- Fixer la prise de courant à joint baïonnette du potentiel de
soudage du faisceau de câbles de connexion sur le connec-
teur et verrouilller en tournant
- Brancher la prise de la télécommande du faisceau de câbles
de connexion au connecteur de la télécommande
fixer avec un écrou-raccord.
Fig. 7f Faisceau de câbles de connexion sur la source de courant
66
en position « O »
et la
