SOMFY Garagentor-Antrieb AXORN 100
Elektrische Sicherheitskontakleiste anschließen
➔ Netzstecker ziehen.
➔ Drahtbrücke an den Anschlussklemme 5 und 6 (Öffnerkontakt) wie bei Lichtschranke
mit einem Seitenschneider durchtrennen.
➔ Mit Schraubendreher Anschlussklemme 5 und 6 (Öffnerkontakt) öffnen und Draht-
reste entfernen.
➔ Anschlussleitungen der elektrischen Sicherheitskontakleiste an den Anschluss-
klemmen 5 und 6 installieren.
➔ Schraubendreher aus Anschlussklemme ziehen. Die Anschlussklemme schliesst sich
automatisch.

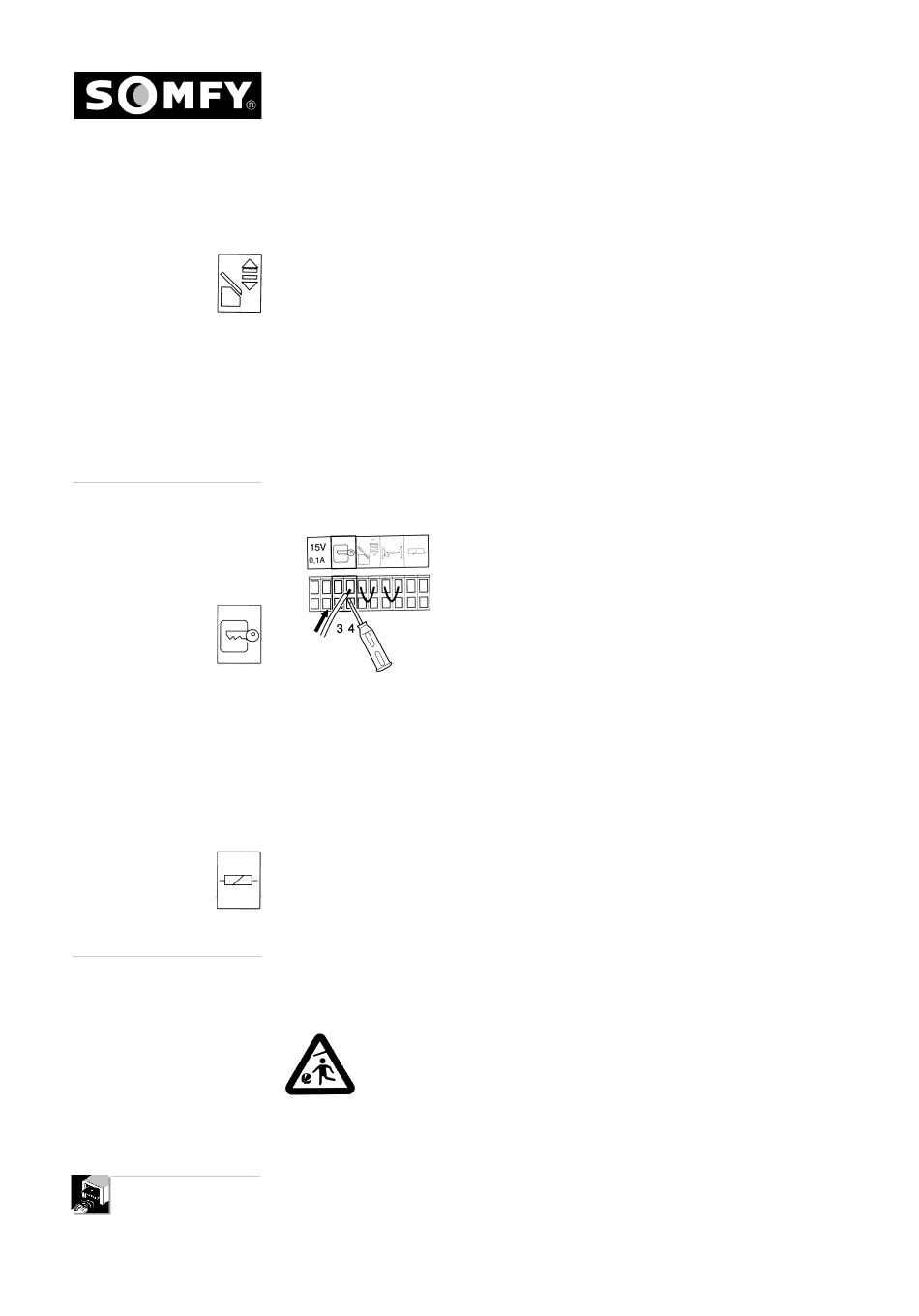

Innen-, Code- oder Schlüsseltaster anschliessen
Über diese Taster kann der Garagentor-Antrieb angesteuert werden.
➔ Netzstecker ziehen.
➔ Mit Schraubendreher Anschlussklemme 3 und 4 (Schliesserkontakt) öffnen.
➔ Anschlussleitungen des Tasters an den Anschlussklemmen 3 und 4 installieren.
Sind mehrere Taster an die Anschlussklemmen 3 und 4 anzuschliessen, so sind deren
Anschlüsse parallel zu schalten.
Impulsausgang
Durch diesen Impulsausgang an den Klemmen 9 und 10 kann eine Relaisplatine ange-
schlossen werden. Die Platine in separatem Gehäuse unterbringen. Damit steht ein
potentialfreier Ausgang zum Ansteuern einer Zusatzbeleuchtung zur Verfügung.
Wenn alle Montagearbeiten am Antrieb abgeschlossen sind, machen Sie alle Benutzer
des Garagentor-Antriebs mit der Bedienung des Garagentor-Antriebs und der Funktion
von Sicherheitseinrichtungen vertraut.
Gefahr! Bedienen Sie die Fernbedienung nur bei freier Sicht auf das Tor!
Öffnen und Schliessen Sie das Garagentor nur, wenn Sie den Schwenk-
bereich des Garagen-Tores einsehen können und sich keine Personen oder
Gegenstände im Schwenkbereich aufhalten oder befinden.
Sind alle Arbeiten am Antrieb abgeschlossen, so weisen Sie alle Benutzer in die Bedie-
nung des Garagentor-Antriebes und in die Funktion der Sicherheitseinrichtungen ein.
Garagentor öffnen, schliessen oder stoppen.
Mit dem Handsender kann man das Garagentor öffnen, schliessen oder während einer
Bewegung stoppen.
➔ Drücken Sie dazu die Handsender-Taste für mindestens eine Sekunde.
19
