NEDERLANDS
Afvoerkraag met een uitlaat achterin
realiseren

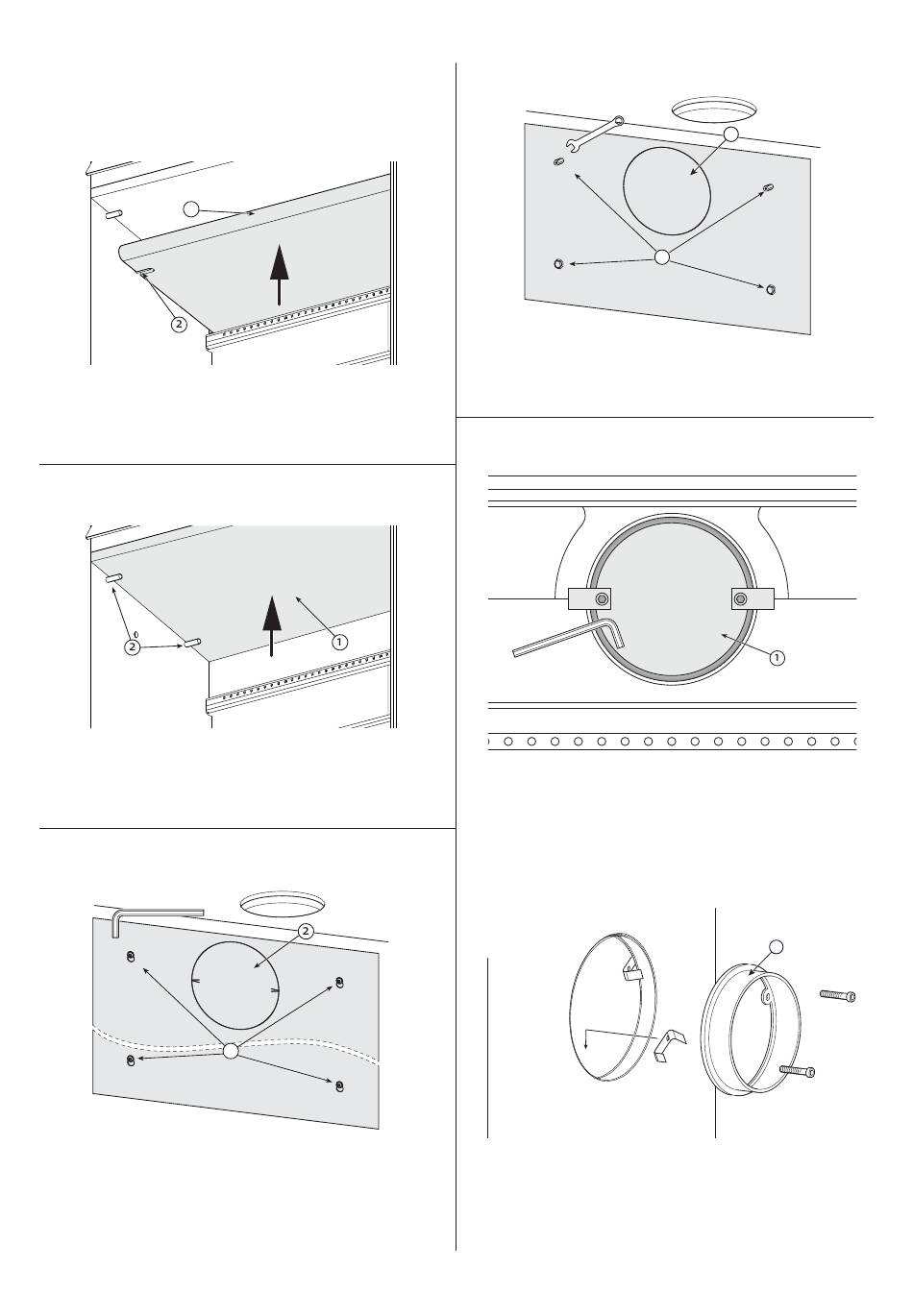

Fig. 4
1
1. Til het schot (fi g. 4-1) voorzichtig op.
2. Verwij der de pennen (fi g. 4-2).
3. Verwij der het schot.
Fig. 5
1. Til de uitlaatplaat (fi g. 5-1) voorzichtig op.
2. Verwij der de pennen (fi g. 5-2).
3. Verwij der de uitlaatplaat.
Fig. 6
1. Draai het buitenste hitteschild los (fi g. 6-1).
2. Breek de uitbreekplaat weg (fi g. 6-2).
80
1
Fig. 7
1. Draai het binnenste hitteschild los (fi g. 7-1).
2. Breek de uitbreekplaat weg (fi g. 7-2).
Fig. 8
1. Verwijder de gietijzeren afdekking (fig. 8-1) van de
binnenkant van de verbrandingskamer.
2. Zet de gietijzeren afdekking vast in de afvoeropening
bovenin.
Fig. 9
1. Bevestig de losse afvoerkraag (fi g. 9-1) (te vinden in de
aslade) met de klemveren en schroeven uit het servicepakket
op de afvoeropening.
2
1
1
