4.3 Chimeneas y tubos de humos
• La estufa se puede conectar a una chimenea y a un tubo de
humos aprobados para estufas de combustibles sólidos con
las temperaturas de los gases de combustión que se detallan
en la sección «2.0 Información técnica».
• La sección transversal de la chimenea debe ser al menos
tan grande como la del tubo de humos. Para ver la sección
transversal adecuada de la chimenea, consulte la sección
«2.0 Información técnica».
• Si la sección transversal de la chimenea es sufi cientemente
grande, se pueden conectar varias estufas de combustibles
sólidos a la chimenea.
• La conexión a la chimenea debe realizarse de acuerdo con las
instrucciones de instalación del proveedor de la chimenea.
• Antes de hacer el orifi cio en la chimenea, se debe efectuar
una instalación de prueba de la estufa para marcar
correctamente la posición de ésta y del orifi cio. Para ver las
dimensiones mínimas, consulte la fi gura 1.
• Compruebe que el tubo de humos alcanza la chimenea.
• Utilice un codo de tubo de humos con una trampilla de
deshollinado que permita deshollinar el tubo.
• Es particularmente importante que los empalmes tengan
cierta fl exibilidad para evitar que la instalación se mueva y
se produzcan fi suras.
El tiro de la chimenea; consulte también «2.0 Información
técnica».
Si el tiro es demasiado fuerte, puede instalar y utilizar un
regulador de salida de humos para controlarlo.
4.4 Montaje antes de la instalación
• El producto se suministra premontado en dos paquetes.
• Desembale el producto y compruebe que no presente
ningún daño visible y que los tiradores de control funcionen.
Saque la bandeja recogecenizas y el paquete de piezas de la
cámara de combustión.
• IMPORTANTE! Entre el defl ector de llama y el restrictor de
tiro hay un separador de espuma plástica para protección
durante el transporte. Asegúrese de retirarlo antes de usar
el hogar por primera vez.
52

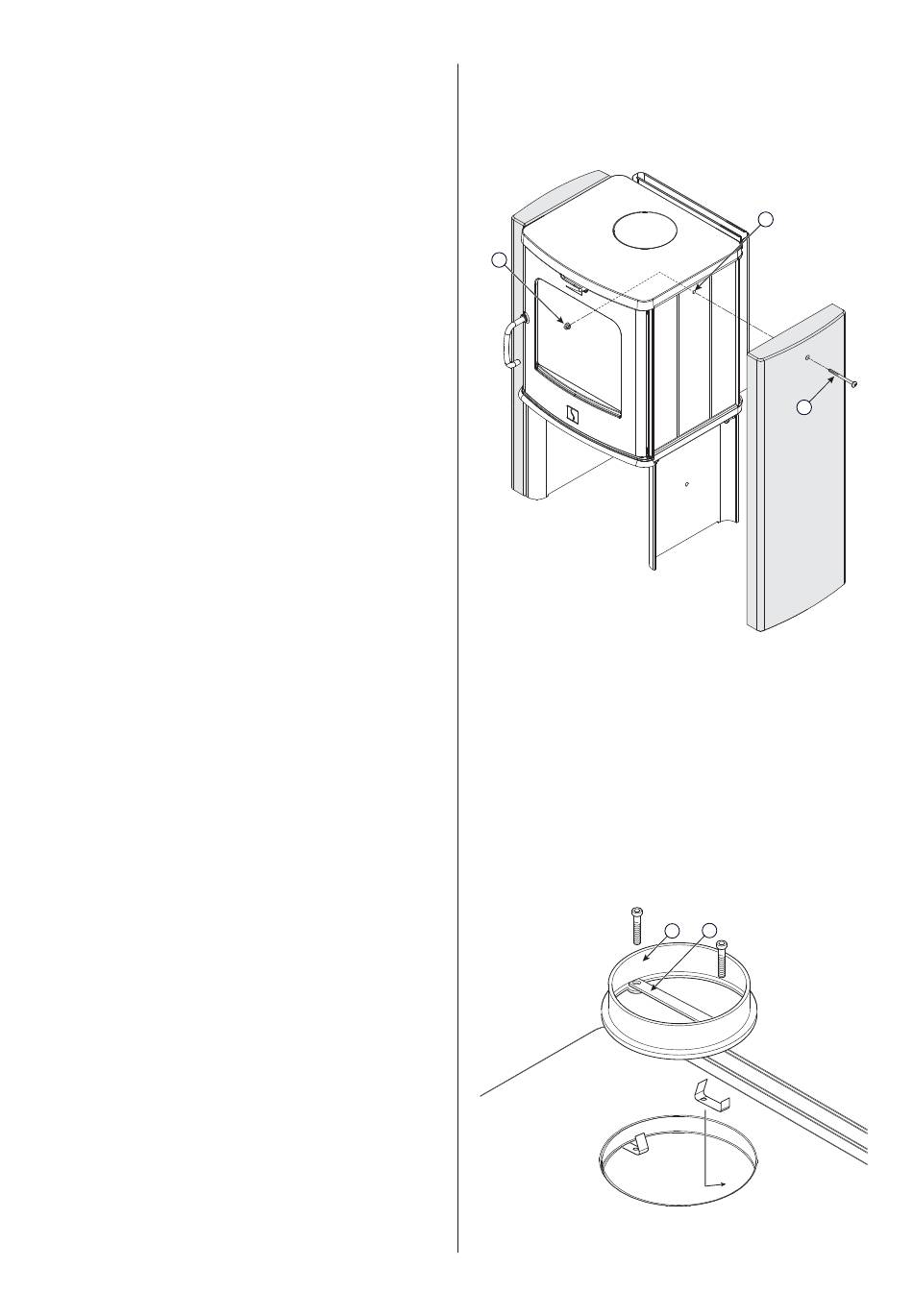

4.5 Montaje de los paneles de esteatita
(complemento opcional)
Fig. 2
2
1. Sujete los paneles de esteatita con tornillos (fig. 2-1) y
tuercas (fi g. 2-2).

4.6 Salida de humos

El producto se sirve de fábrica preparado para salida de humos
por la parte superior.
Montaje de la salida de humos por la parte
superior
Fig. 3
1
2
1 2
