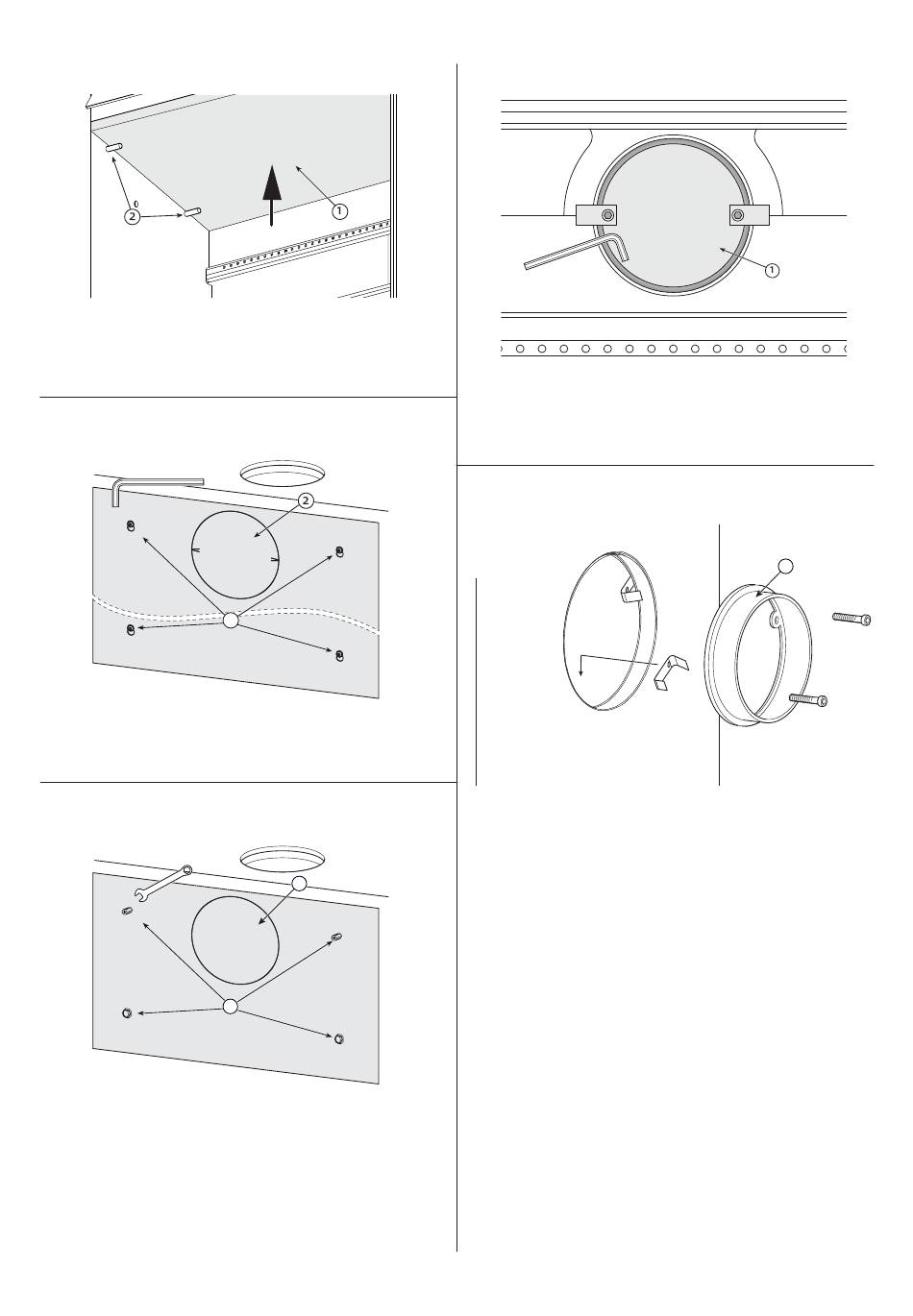

Fig. 5
1. Løft forsigtigt ledepladen (fi g. 5-1) op.
2. Fjern stifterne (fi g. 5-2).
3. Kant ledepladen ud.
Fig. 6
1. Skru den ydre skærmplade (fi g. 6-1) af.
2. Fjern udslagsåbningen (fi g. 6-2).
Fig. 7
1. Skru den indre skærmplade (fi g. 7-1) af.
2. Fjern udslagsåbningen (fi g. 7-2).
1
2
1
Fig. 8
1. Fjern støbejernsdækslet (fig. 8-1) fra indersiden af
brændkammeret.
2. Montér støbejernsdækslet i hullet til topudtaget.
Fig. 9
1. Montér den løse røgstuds (fi g. 9-1), som ligger i askeskuff en,
i udtaget med monteringsklemmerne og skruerne fra
servicepakken.
4.7 Greb
Hvis man ønsker at grebet skal sidde fast på døren, bruges den
lange skruen (M5x20) der er fæstet til grebet. Drejer man på
unbrakoskruen på lukketøjspalen, kan man justere grebets
lodrette stilling.
DANSK
1
