NORSK
4.4 Montering før installasjon
Produktet leveres ferdig montert i to kolli.
Når du har pakket ut produktet, kontroller at det ikke har synlige
skader, og at betjeningshåndtakene virker. Ta ut serviceesken
som ligger i brennkammeret.
VIKTIG!: Et ark med skumplast er plassert mellom hvelv og
ledeplate for å beskytte disse under transport. Sørg for å fj erne
dette før første gangs fyring i ildstedet.

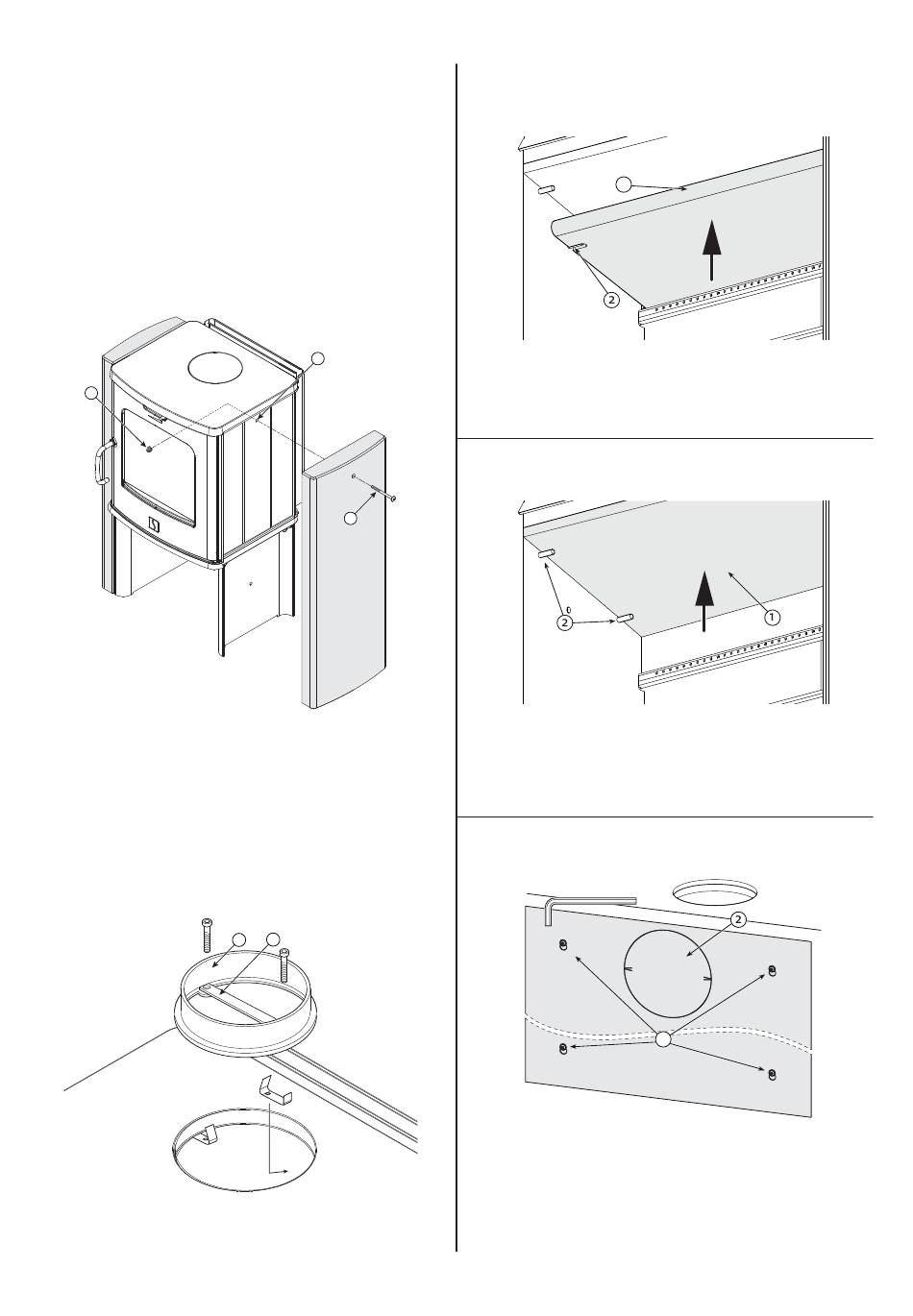

4.5 Montering av kleberstenssider
Fig. 2
2
1. Fest kleberstenssidene med mutter (fi g. 2-1) og bolt (fi g. 2-2).
4.6 Røykuttak
Produktet leveres klargjort fra fabrikk for topputtak.
Montering av røykuttak ved topputtak
Fig. 3
1. Fest den løse røykstussen (fi g. 3-1) som ligger i askeskuff en,
i uttaket med festeklemmene og skruene fra servicepakken.
2. Skru fast kulefangeren (fi g. 3-2) på tvers i røykstussen for å
hindre at ledeplate og hvelv slås i stykker ved feiing.
8
1
2
1 2
Montering av røykstuss ved bakuttak
Fig. 4
1
1. Løft hvelvet (fi g. 4-1) forsiktig opp.
2. Fjern pinnene (fi g. 4-2).
3. Kant hvelvet ut.
Fig. 5
1. Løft ledeplaten (fi g. 5-1) forsiktig opp.
2. Fjern pinnene (fi g.5-2).
3. Kant ledeplaten ut.
Fig. 6
1. Skru av ytre skjermplate (fi g. 6-1).
2. Fjern utslagsåpningen (fi g. 6-1).
1
