1. Sujete el collarín de salida (fi g. 3-1) que encontrará en la
bandeja de cenizas con los enganches y tornillos del paquete
de piezas.
2. Monte la barra de seguridad (fi g. 3-2) de manera que cruce
el collarín de salida para evitar que la placa defl ectora y el
defl ector de escape sufran daños al limpiar la chimenea.
Montaje del collarín con salida por la parte
posterior

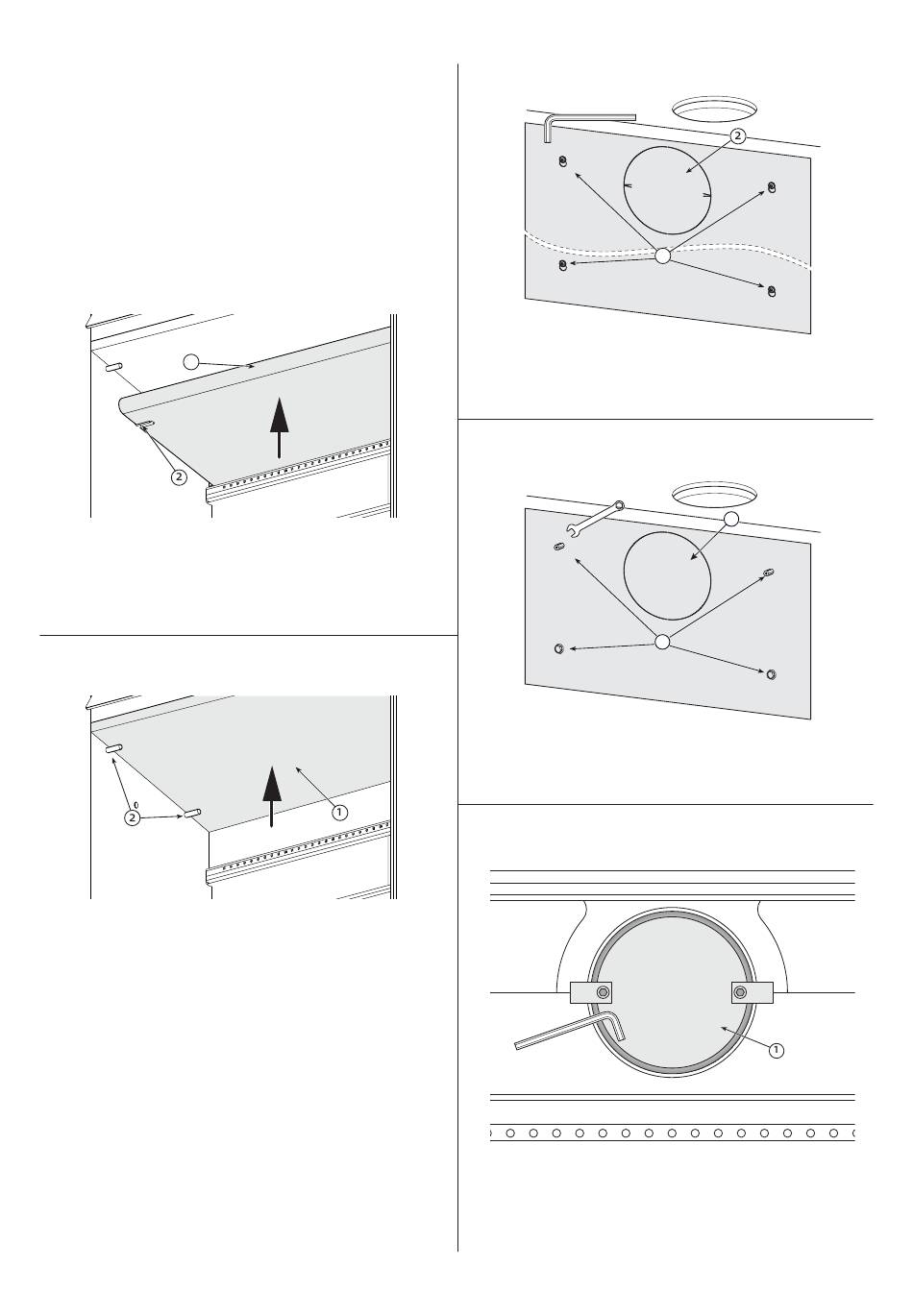

Fig. 4
1
1. Levante con cuidado la placa defl ectora (fi g. 4-1).
2. Quite los pasadores (fi g. 4-2).
3. Quite la placa defl ectora.
Fig. 5
1. Levante con cuidado el defl ector de escape (fi g. 5-1).
2. Quite los pasadores (fi g. 5-2).
3. Quite el defl ector de escape.
Fig. 6
1. Quite los tornillos del escudo térmico exterior (fi g. 6-1).
2. Retire la chapa pretaladrada (fi g. 6-2).
Fig. 7
1. Quite los tornillos del escudo térmico interior (fi g. 7-1).
2. Retire la chapa pretaladrada (fi g. 7-2).
Fig. 8
1. Retire la tapa de hierro fundido (fi g. 8-1) del interior de la
cámara de combustión.
2. Monte la tapa de hierro fundido en el orifi cio de la salida de
humos por la parte superior.
