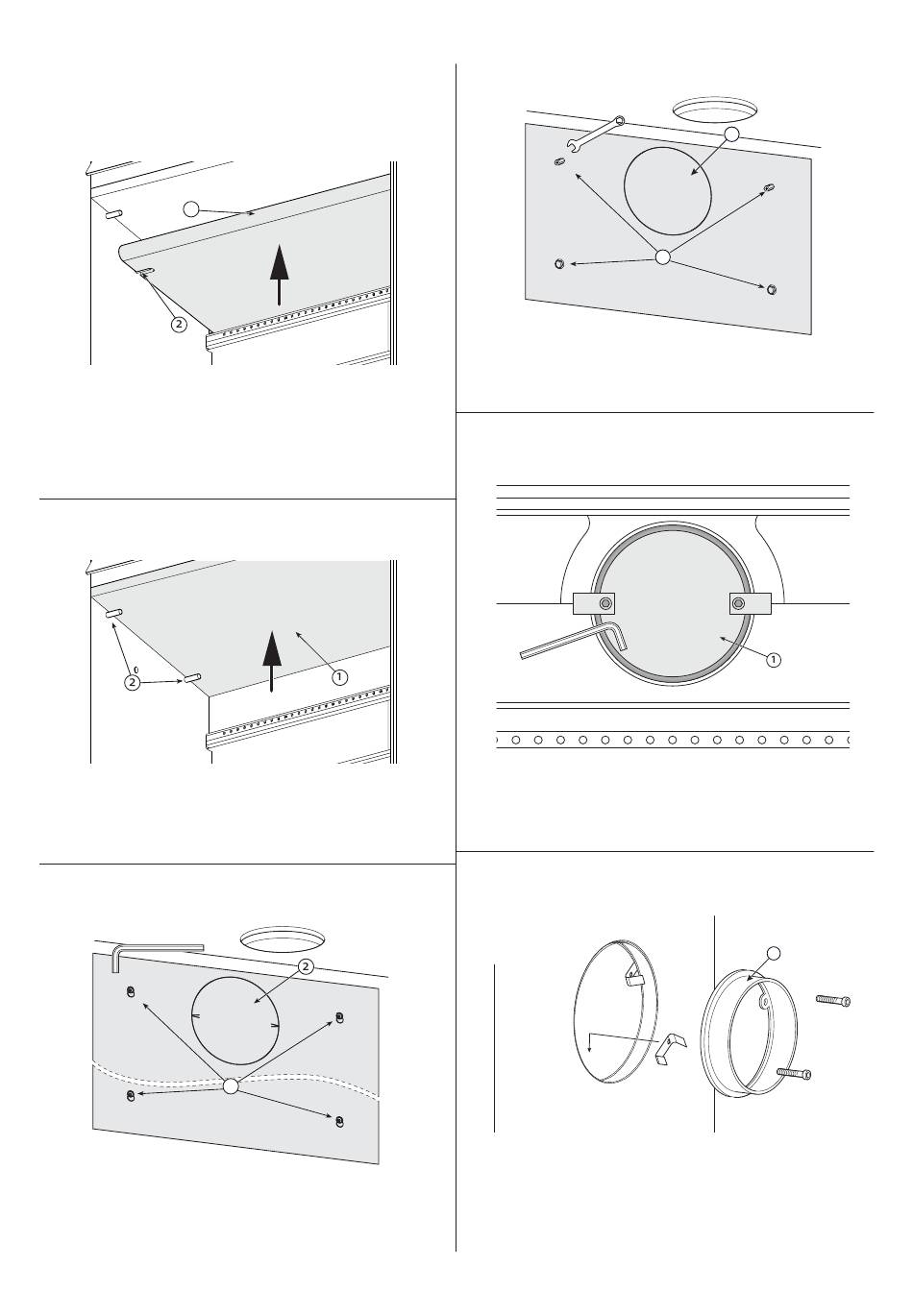

Taakse liitettävän
savuputkiliitäntäkappaleen asennus
Kuva 4
1
1. Nosta tulipesän yläosaa (kuva 4-1) varovasti ylös.
2. Irrota tapit (kuva 4-2).
3. Kallista tulipesän yläosaa ja ota se ulos.
Kuva 5
1. Nosta ohjauslevyä (kuva 5-1) varovasti ylös.
2. Irrota tapit (kuva 5-2).
3. Kallista savunohjauslevyä ja ota se ulos.
Kuva 6
1. Avaa ulomman suojalevyn ruuvit ja irrota se (kuva 6-1).
2. Poista aukon irrotettava kansi (kuva 6-2).
26
1
Kuva 7
1. Avaa sisemmän suojalevyn ruuvit ja irrota se (kuva 7-1).
2. Poista aukon irrotettava kansi (kuva 7-2).
Kuva 8
1. Irrota valurautainen kansi (kuva 8-1) tulipesän sisäpuolelta.
2. K i i n n i t ä va l u ra u t a i n e n ka n s i y l ä o s a s s a o l eva n
savuputkiliitännän aukkoon.
Kuva 9
1. Kiinnitä tuhkalaatikossa oleva savuputken liitäntäkappale
(kuva 9-1) savuputkiliitäntään
2. tarvikelaatikossa olevilla kiinnikkeillä ja ruuveilla.
2
1
1
