4.3 Canne fumarie e condotti di scarico
dei fumi
• È possibile collegare il caminetto a una canna fumaria e a
un condotto di scarico dei fumi approvati per apparati con
fi amma alimentata a combustibile solido, i cui fumi siano
alla temperatura specifi cata nella sezione "2.0 Dati tecnici".
• La sezione trasversale della canna fumaria deve essere
pari o superiore a quella del condotto di scarico dei fumi.
Per il calcolo della sezione trasversale corretta della canna
fumaria, vedere la sezione "2.0 Dati tecnici".
• Se la sezione trasversale della canna fumaria è suffi ciente,
è possibile collegare alla stessa canna fumaria più apparati
con fi amma alimentata a combustibile solido.
• Il collegamento con la canna fumaria deve essere realizzato
in conformità alle istruzioni di installazione fornite dal
produttore della stessa.
• Prima di praticare un foro nella canna fumaria, montare
e posizionare provvisoriamente il caminetto, in modo da
contrassegnare correttamente la sua posizione e quella
del foro sulla canna fumaria. Per le dimensioni minime,
vedere la Fig. 1 .
• Assicurarsi che il condotto di scarico dei fumi sia inclinato
verso l'alto fi no alla canna fumaria.
• Utilizzare un condotto di scarico dei fumi dotato di un
portello che consenta di pulirlo.
Tenere presente che è particolarmente importante che i
collegamenti abbiano una certa fl essibilità per evitare che
eventuali movimenti durante la fase di installazione causino
la formazione di crepe.
N.B. Per il funzionamento corretto del prodotto, è molto
importante che i collegamenti siano corretti e ben sigillati.
Tiraggio della canna fumaria; vedere la sezione «2.0 Dati
tecnici». Se il tiraggio è eccessivo, è possibile controllarlo
installando e azionando valvola di regolazione.

4.4 Montaggio prima dell'installazione

Il prodotto viene fornito assemblato in due partite:
• Rimuovere il prodotto dall'imballo e verifi care che non
vi siano danni visibili e che le manopole di regolazione
funzionino correttamente.
• Sollevare fi no ad estrarre dalla camera di combustione il
ceneraio e la scatola di minuterie.
• IMPORTANTE! Tra il defl ettore superiore e quello inferiore
è posto un foglio protettivo per evitare danneggiamenti
durante il trasporto. Ricordatevi di toglierlo quando
andate ad eff ettuare la prima accensione.

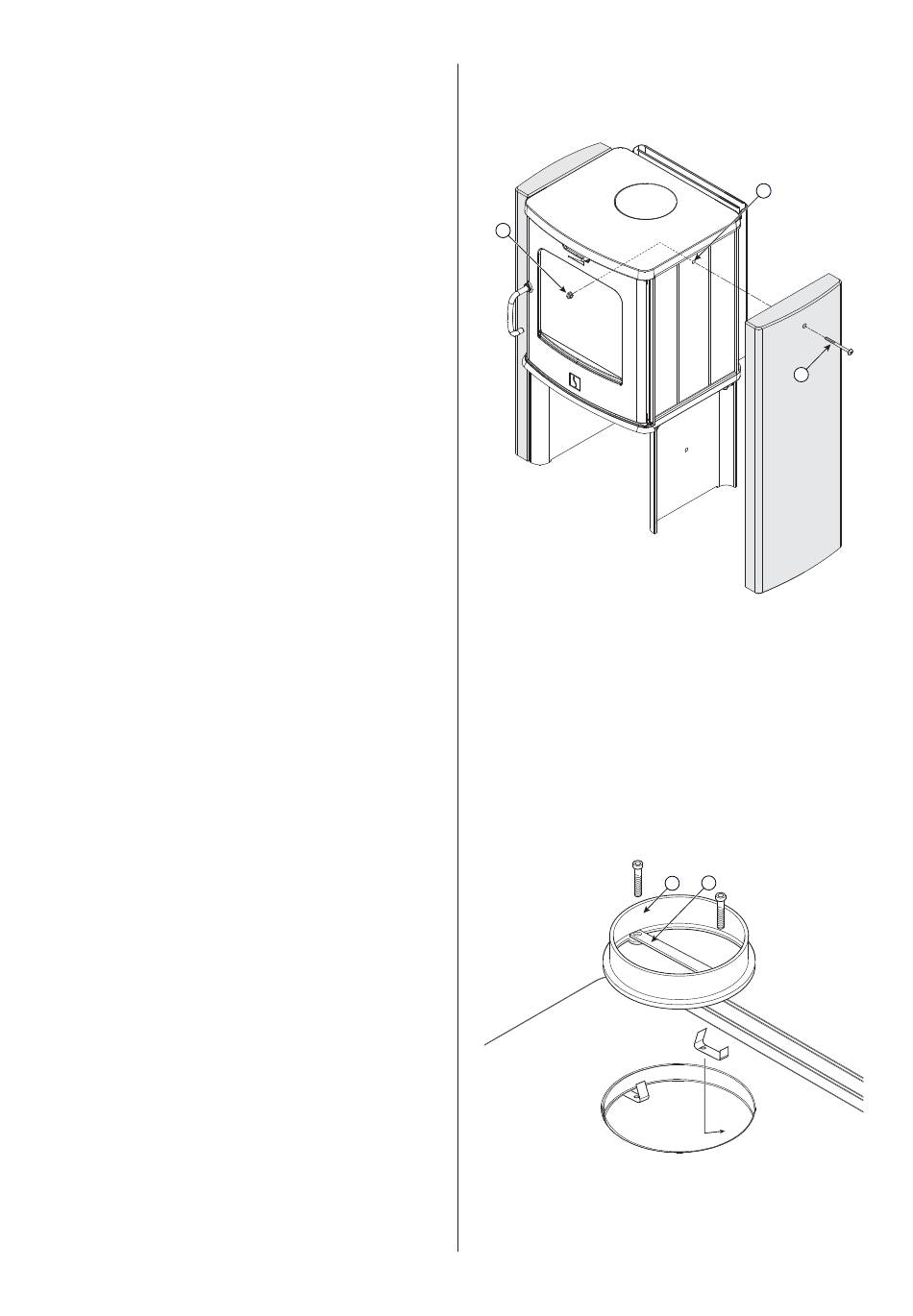

4.5 Montaggio dei pannelli in pietra

ollare
Fig. 2
2
1. Fissare i pannelli in pietra ollare usando i dadi (fi g. 2-1) e i
bulloni (fi g. 2-2).

4.6 Scarico fumi

Il prodotto è stato predisposto dal produttore per uno scarico
superiore.
Montaggio di uno scarico fumi con scarico
superiore
Fig. 3
1. Fissare allo scarico l'apposito collare smontato (fi g. 3-1),
situato all'interno del ceneraio, utilizzando le fascette di
fi ssaggio e le viti prelevate dalla busta di minuterie.
2. Avvitare trasversalmente al collare di scarico l'attacco di
sicurezza (fi g. 3-2), al fi ne di prevenire danni al parafi amma
e al defl ettore di aspirazione durante la pulizia della canna
fumaria.
ITALIANO
1
2
1 2
