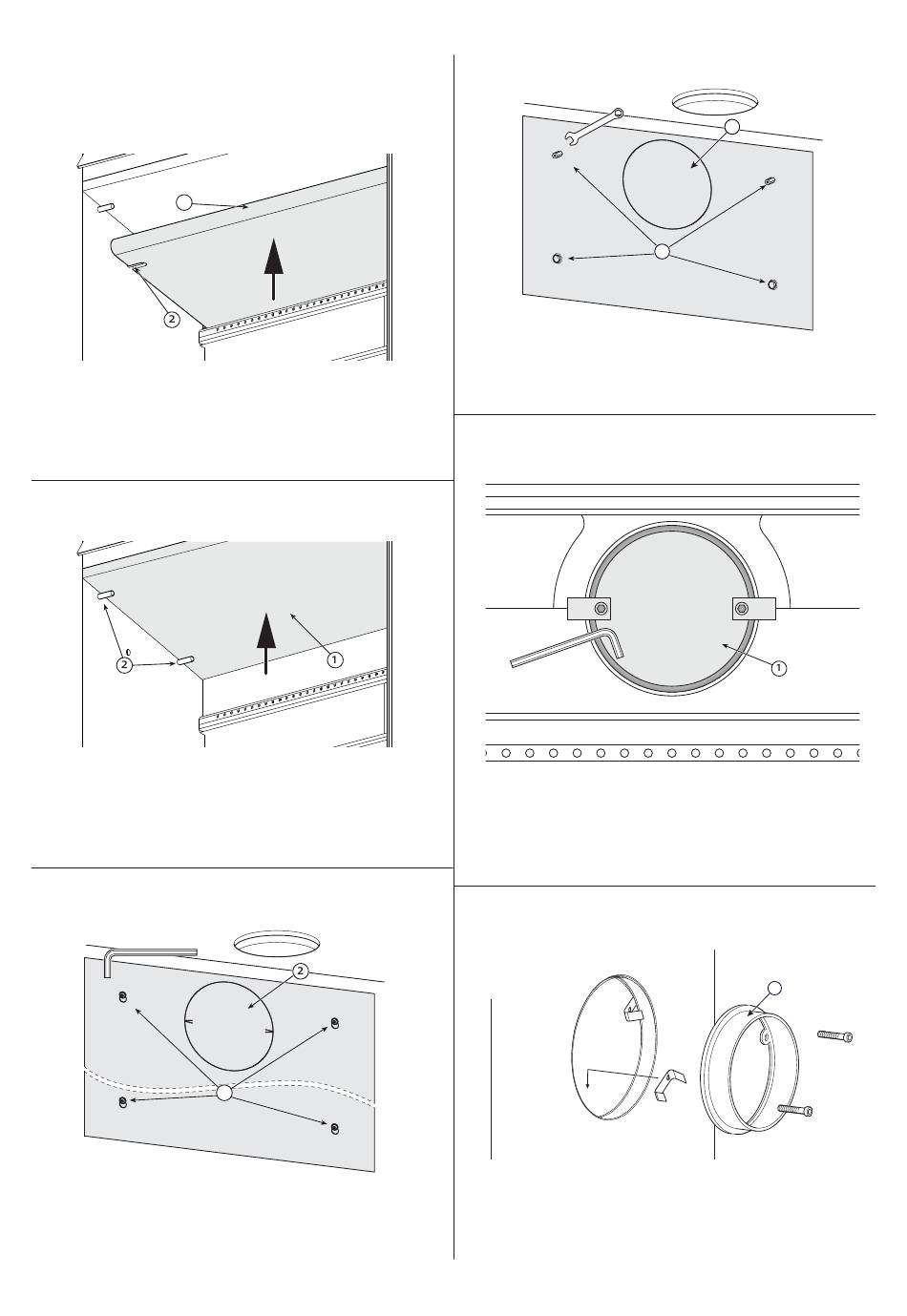

Abzugshalterung bei Abzug an der Rückseite
anbringen
Abb. 4
1
1. Heben Sie das Leitblech (Abb. 4-1) vorsichtig an.
2. Entfernen Sie die Stifte (Abb. 4-2).
3. Entfernen Sie das Leitblech.
Abb. 5
1. Heben Sie das Auslassleitblech (Abb. 5-1) vorsichtig an.
2. Entfernen Sie die Stifte (Abb. 5-2).
3. Entfernen Sie das Auslassleitblech.
Abb. 6
1. Schrauben Sie die äußere Hitzeschutzplatte (Abb. 6-1) ab.
2. Entfernen Sie die Aussparung (Abb. 6-2).
1
Abb. 7
1. Schrauben Sie die innere Hitzeschutzplatte (Abb. 7-1) ab.
2. Entfernen Sie die Aussparung (Abb. 7-2).
Abb. 8
1. Entfernen Sie die gusseiserne Abdeckung (Abb. 8-1) aus dem
Inneren der Brennkammer,
2. Bringen Sie die gusseiserne Abdeckung in der Abzugsöff nung
an der Oberseite an.
Abb. 9
1. Befestigen Sie die lose Abzugshalterung (Abb. 9-1;
liegt im Aschenkasten) am Abzug. Verwenden Sie dazu
Halteklemmen und Schrauben aus dem Wartungssatz.
DEUTSCH
2
1
1
