Etäisyys palamattomasta materiaalista
valmistettuun seinään
Palamattomasta materiaalista valmistetulla seinällä
tarkoitetaan tässä ei-kantavaa seinää, joka on kokonaan
muurattu tai valettu betonista.
Kysy asennusta koskevia vaatimuksia ja rajoituksia paikallisilta
rakennusviranomaisilta.
4.3 Savupiippu ja savuputki
Tulisij a voidaan liittää savupiippuun ja savuputkeen, jotka
on tarkoitettu kiinteällä polttoaineella palavaan tulisij aan ja
jotka kestävät asennusohjeen kohdassa «2.0 Tekniset tiedot»
mainitun savukaasujen lämpötilan.
• Savupiipun poikkipinta-alan on oltava vähintään yhtä
suuri kuin savuputken poikkipinta-alan. Katso savuputken
poikkipinta-alan laskemista koskevat ohjeet asennusohjeen
kohdasta «2.0 Tekniset tiedot».
• HUOM.! Savuputken suositeltava minimipituus on 3,5 m
savuputkiliitännästä.
• Samaan savupiippuun voidaan liittää useita kiinteää
polttoainetta polttavia tulisij oja, jos savupiipun poikkipinta-
ala on riittävän suuri.
• Liitäntä savupiippuun on tehtävä savupiipun toimittajan
asennusohjeen mukaisesti
• Tulisij a on pystytettävä kokeeksi ennen kuin savupiippuun
tehdään reikä, jotta saadaan merkittyä tulisijan ja
savupiippuun tehtävän reiän oikeat paikat. Minimimitat
käyvät ilmi kuvasta 1.
• Katso, että savuputki on koko matkaltaan nousukulmassa
savupiippuun saakka.
• K ä y t ä s av u p u t k e n k u l m a k a p p a l e t t a , j o s s a o n
nuohousluukku.
Katso, että liitännöistä tulee hiukan joustavia. Näin voidaan
estää halkeamien syntyminen.
Huom.! Tulisij an toiminnan kannalta on erittäin tärkeää, että
liitännät tehdään oikein ja että ne ovat tiiviitä.
Veto savupiipussa, ks. «2.0 Tekniset tiedot». Jos savupiippu
vetää liian hyvin, vedon säätämiseksi voidaan asentaa
savupelti.
4.4 Tulisij an kokoaminen ennen
asentamista
Tuote toimitetaan valmiiksi koottuna kahtena kuljetuspakkauksena.
Kun olet purkanut tuotteen pakkauksestaan, tarkista, ettei
siinä näy vaurioita ja että sen vivut ja kahvat toimivat. Ota pois
tulipesässä oleva tuhkalista ja tarvikelaatikko.
TÄRKEÄÄ! Tulipesän yläosan ja savunohjauslevyjen väliin
on laitettu vaahtomuovilevy suojaamaan niitä kuljetuksen
aikana. Muista ottaa tämä levy pois ennen kuin käytät
kamiinaa ensimmäisen kerran.
4.5 Vuolukivisten sivupaneelien
asentaminen

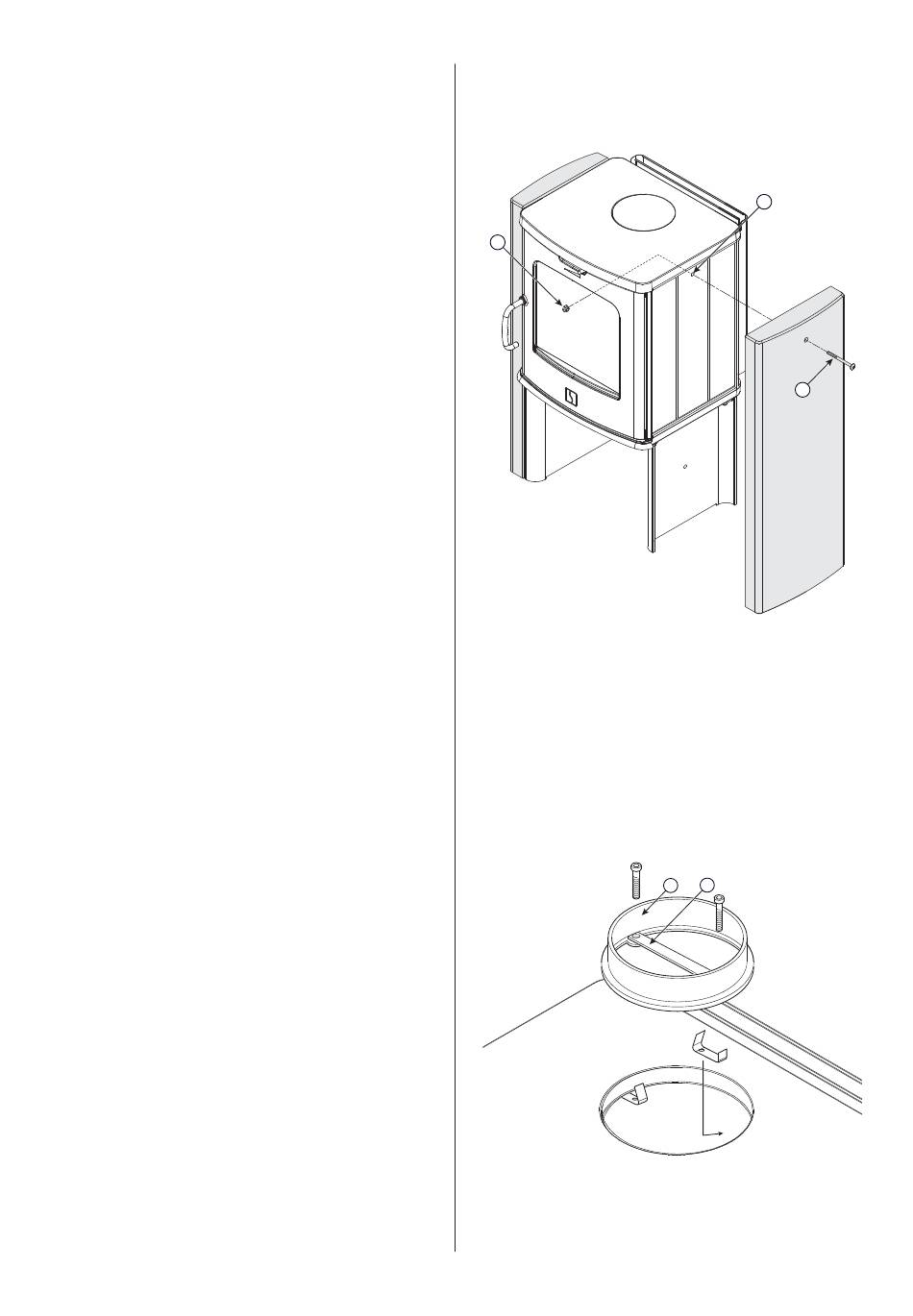

Kuva 2
2
1. Kiinnitä vuolukiviset sivupaneelit muttereilla (kuva 2-1) ja
ruuveilla (kuva 2-2).
4.6 Savuputkiliitäntä
Kun tuote toimitetaan tehtaalta, siinä on valmiina liitäntä
päältä vedettävää savuputkea varten.
Päältä liitettävän savuputken asennus
Kuva 3
1. Kiinnitä tuhkalaatikossa oleva savuputken liitäntäkappale
(kuva 3-1) savuputkiliitäntään tarvikelaatikossa olevilla
kiinnikkeillä ja ruuveilla.
2. Kiinnitä nuohoamissuoja ( kuva 3-2) savuputken
liitäntäkappaleen keskelle. Se estää savunohjauslevyn ja
tulipesän yläosan rikkoutumisen tulisij aa nuohottaessa.
