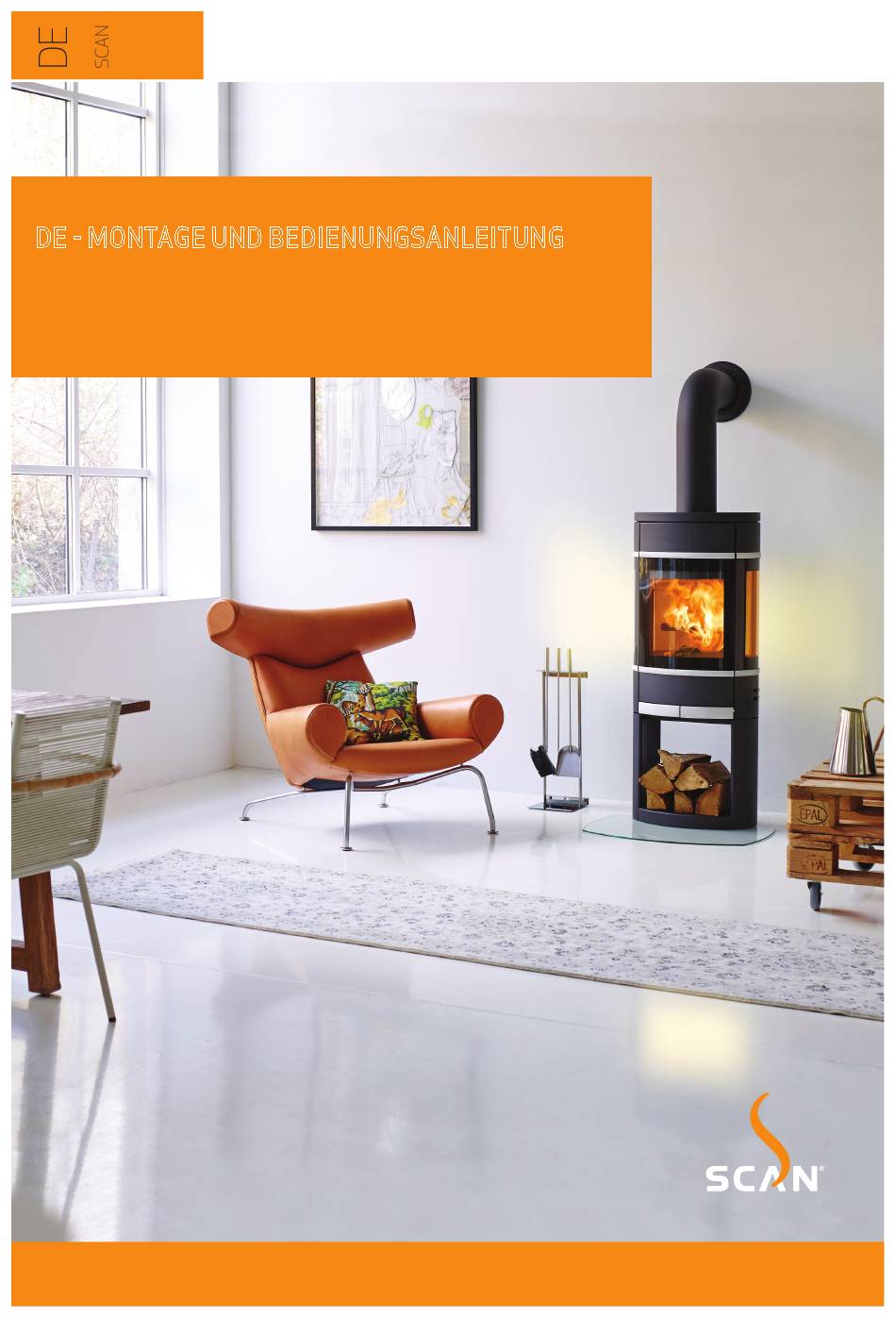

- Seite 1 DE - MONTAGE UND BEDIENUNGSANLEITUNG SCAN 68 MONTAGE UND BEDIENUNGSANLEITUNG SCAN 68...
- Seite 2 HERZLICHEN GLÜCKWUNSCH ZU IHREM NEUEN SCAN KAMINOFEN Sie haben das Erzeugnis eines führenden Herstellers von Kaminöfen in Europa gewählt, und wir sind davon überzeugt, dass Sie an Ihrem Kamineinsatz viel Freude haben werden. Damit Sie den größten Nutzen aus Ihrem Ofen ziehen können, ist es wichtig, unsere Ratschläge und Anweisungen zu befolgen.
-
Seite 3: Die Scan 68-Serie
DIE SCAN 68-SERIE Scan 68-1 Scan 68-2 Scan 68-3 Scan 68-4 Scan 68-5 Scan 68-6 Wand Wand Säule Säule Offener Sockel Offener Sockel ohne Seitenfenster ohne Seitenfenster ohne Seitenfenster ohne Seitenfenster ohne Seitenfenster ohne Seitenfenster Dekorleisten in Schwarz Dekorleisten in Alu... -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS ¬ ¬ TECHNISCHE DATEN Installation Maßkizze Sicherheit Typenschild Technische Maße und Daten Produktregistriernummer ¬ ¬ MONTAGE Weiteres Zubehör Wandverankerung für High Top Einzelteile Wärmespeichersteine Entsorgung der Verpackung Höheneinstellung des Kaminofens Demontage von der Holzpalette Anschlußstutzen Sockelmontage des Kaminofens - Säule Vorhandener Schornstein und Schornstein aus Fertigteilen Montage des Sockels Anschluss zwischen Kaminofen und Stahlschornstein... -
Seite 5: Technische Daten
Sicherheitsfunktionen nicht wie vorgesehen funktionieren. Gleiches gilt für die Montage von Zubehör bzw. Zusatzauss- tattungen, die nicht von Scan A/S geliefert wurden. Funktionsstörungen können auch auftreten, wenn für den Betrieb und die Sicherheit des Ofens erforderliche Teile demontiert oder entfernt werden. -
Seite 6: Scan 68-1, 68-2, 68-7 Und 68-8 (Wand)
250*** MAßKIZZE SCAN 68-1, 68-2, 68-7 UND 68-8 (WAND) Mitte Hintenabgang Scan 68 Målskitse wall NAVN: EMNE: Höhe zum Beginn des Anschluß- MATERIALE: VÆGT: stutzens am Obenabgang DIMENSION: AREAL: Mitte Frischluftzufuhr C:\Working Folder\Designs\Scan 68\90068004.idw STI: Alle Maße sind in Millimeter MAßKIZZE SCAN 68-3, 68-4, 68-9 UND 68-10... -
Seite 7: Maßskizze Scan 68-5, 68-6, 68-11 Und 68-12 (Offener Sockel)
250*** MAßSKIZZE SCAN 68-5, 68-6, 68-11 UND 68-12 (OFFENER SOCKEL) Scan 68 Målskitse Portal NAVN: EMNE: MATERIALE: VÆGT: DIMENSION: AREAL: C:\Working Folder\Designs\Scan 68\90068001.idw STI: Mitte Hintenabgang Höhe zum Beginn des Anschluß- stutzens am Obenabgang Mitte Frischluftzufuhr Alle Maße sind in Millimeter... -
Seite 8: Maßskizze Scan 68-13 Und 68-14 Lb (Niedriger Sockel)
250*** MAßSKIZZE SCAN 68-13 UND 68-14 LB (NIEDRIGER SOCKEL) Mitte Hintenabgang Höhe zum Beginn des Anschluß- Stove: stutzens am Obenabgang Name: Date: Constr Material: Mitte Frischluftzufuhr 108,41 kg Weight: Articlenumber: Area: Alle Maße sind in Millimeter C:\Working Folder\Designs\Scan 68\90068155.idw Path: MAßSKIZZE SCAN 68-13 UND 68-14 (LANGE STAHLSEITEN) -
Seite 9: Maßskizze Scan 68-13 Und 68-14 Ht (High Top)
250*** MAßSKIZZE SCAN 68-13 UND 68-14 HT (HIGH TOP) Scan 68 NAVN: EMNE: MATERIALE: VÆGT: DIMENSION: AREAL: C:\Working Folder\Designs\Scan 68\90068080.idw STI: Mitte Hintenabgang Höhe zum Beginn des Anschluß- stutzens am Obenabgang Mitte Frischluftzufuhr Alle Maße sind in Millimeter Scan 68... -
Seite 10: Maßskizze Scan 68-15 Und 68-16 Lb (Speckstein + Niedriger Sockel)
250*** MAßSKIZZE SCAN 68-15 UND 68-16 LB (SPECKSTEIN + NIEDRIGER SOCKEL) Mitte Hintenabgang Höhe zum Beginn des Anschluß- Stove: stutzens am Obenabgang Name: Date: Const Material: Mitte Frischluftzufuhr 108,41 kg Weight: Articlenumber: Area: Alle Maße sind in Millimeter C:\Working Folder\Designs\Scan 68\90068155.idw Path: MAßSKIZZE SCAN 68-15 UND 68-16 (SPECKSTEIN) -
Seite 11: Maßskizze Scan 68-15 Und 68-16 Ht (Speckstein + High Top)
MAßSKIZZE SCAN 68-15 UND 68-16 HT (SPECKSTEIN + HIGH TOP) Scan 68 målskitse fedtsten HT NAVN: EMNE: MATERIALE: VÆGT: DIMENSION: AREAL: C:\Working Folder\Designs\Scan 68\90068137.idw STI: Mitte Hintenabgang Höhe zum Beginn des Anschluß- stutzens am Obenabgang Mitte Frischluftzufuhr Alle Maße sind in Millimeter... -
Seite 12: Typenschild
TYPENSCHILD Alle Scan Kaminöfen sind mit einem Typenschild ausgestattet, das die Überprüfungsstandards sowie den Abstand zu brennbaren Materialien angibt. Das Typenschild befindet sich auf der Rückseite des Kaminofens. Typenschilder Scan 68-1 and 68-2 Scan 68-7 and 68-8 Wall mounted room heater fired by solid fuel... -
Seite 13: Montage
PRODUKTREGISTRIERNUMMER Alle Scan Kaminöfen sind mit einem Typenschild ausgestattet, das die Überprüfungsstandards sowie den Abstand zu brenn- baren Materialien angibt. Bitte notieren Sie sich diese Nummer auf der Titelseite. Die Nummer muss immer angegeben werden, wenn Sie mit Ihrem Händler oder Scan A/S Kontakt aufnehmen. -
Seite 14: Demontage Von Der Holzpalette
Vor der Montage bitte kontrollieren, dass der Kaminofen nicht beschädigt ist. Schutz für Rauchumlenkplatten. Die beiden Schrauben wie unten gezeigt aus dem Bitte entfernen Holzlagerfach entfernen und den Kaminofen von der Holzpalette abheben Scan 58 Scan 58-7 - 10 afmontage ovn på palle NAVN: EMNE: TG.NR: 90358170 04-07-11 MATERIALE: VÆGT:... -
Seite 15: Sockelmontage Des Kaminofens - Säule
TG.NR: NAVN: EMNE: DATO: 18-03-2015 A ( 1 : 5 ) MATERIALE: VÆGT: SIGN: DIMENSION: AREAL: Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 68\10068900 - Manual.iam STI: pedestal mont. Scan 68 90068019 NAVN: EMNE: TG.NR: 10-04-2015 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen &... -
Seite 16: Montage Des Sockels
90068010 TG.NR: NAVN: EMNE: DATO: 18-03-2015 MATERIALE: VÆGT: SIGN: DIMENSION: AREAL: Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 68\10068900 - Manual.iam STI: portal mont 90068017 EMNE: TG.NR: 10-04-2015 VÆGT: DATO: SIGN: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© g Folder\Designs\Scan 68\90068017.idw... -
Seite 17: Montage Der Türeinheit Des Sockels
MONTAGE DER TÜREINHEIT DES SOCKELS Die Tür abmontieren Die vier Schrauben unter dem Ofen abmontieren, bevor die Türeinheit platziert wird Die Türeinheit vorsichtig Erst die vier Schrauben Die Tür wieder montieren von hinten einschieben oben montieren Die vier äußeren Schrauben im Boden leicht spannen Nachjustieren... -
Seite 18: Wandmodell
Kaminofen stützen. Es muss ein Abstand von mindestens 6 mm zwischen dem ersten Abschnitt und dem Flansch am Rauchrohrstu- tzen vorhanden sein. Fragen Sie bitte einen Fachmann. Scan A/S lehnt jede Haftung für die Installation von Wand-Kaminöfen ab. Wird bei Montage des Wand-... -
Seite 19: Montage Des Wandbeschlages Am Ofen
Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 68\90068057.idw STI: DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 68\10068900 - Manual.iam Der Prüfbericht kann bei Scan A/S angefordert STI: werden, wenn gewünscht Danach kann man die Führungsplatte heben und den Beschlag darunter einschieben to skruer i top... - Seite 20 VÆGT: halten, während er in die richtige Position gebracht DIMENSION: AREAL: 169 mm wird. Den Strich oder eine Wasserwaage verwenden. C:\Working Folder\Designs\Scan 68\90068058.idw STI: Danach die notwendigen Löcher bohren und Schrauben montieren justeringsskive til vægbeslag justeringsskive til vægbeslag Scan 68...
- Seite 21 (Wenn eine externe Frischluftversorgung gewünscht lose aufgelegt wird, sollte diese jetzt montiert werden.) Die 2 Schrauben unten abmontieren bevor der Ofen auf den Wandbeschlag montiert wird Für Hintenabgang, siehe Seite 27 mont skruer væghængt Scan 68 90068065 NAVN: EMNE: TG.NR: 18-05-2015 MATERIALE: VÆGT:...
-
Seite 22: Demontage Der Selbstschließenden Türfeder
DIM.: AREAL: Scan A/S FRISCHLUFTMONTAGE AM OFEN MIT WANDBESCHLAG DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 68\90068148.idw STI: Wenn keine externe Frischluftversorgung gewünscht wird, braucht man nicht, die Kanalrohre für Frischluft und den Frischlufts- tutzen zu montieren. Wenn eine externe Frischluftversorgung von unten gewünscht wird, soll der Frischluftstutzen unten montiert... -
Seite 23: Montage Der Natursteine
A ( 1 : 2 ) MONTAGE DER NATURSTEINE Scan 68-15 und Scan 68-16 werden mit losen Natursteinen für die Seiten des Ofens geliefert. Bei Naturstein kann es Unterscheide in Struktur und Form geben. (Der gezeigte Ofen ist mit High Top, der als Zubehör gekauft werden kann). -
Seite 24: Montage Des High Tops
MONTAGE DES HIGH TOPS Wenn der Ofen mit Knierohr oder mit Hintenabgang angeschlossen wird, muss der Ofen mittels einer speziellen Wand- verankerung befestigt werden. Diese Verankerung kann bei Ihrem Scan-Fachhändler gekauft werden. ES IST SEHR WICHTIG, DASS DIE UNTERLAGE EBEN UND STABIL IST. -
Seite 25: Wandverankerung Für High Top
Wenn der Ofen mit Knierohr oder mit Hintenabgang angeschlossen wird, muss der Ofen mittels einer speziellen Wandveranker- ung befestigt werden. Diese Verankerung kann bei Ihrem Scan-Fachhändler gekauft werden. Die Wandverankerung muss montiert werden, bevor der Kaminofen am Schornstein angeschlossen wird. -
Seite 26: Wärmespeichersteine
SIGN: MATERIALE: VÆGT: und um den Schornstein gedreht sie sich um den Schornstein zusam- DIMENSION: AREAL: Krog Iversen & Co A/S DIMENSION: AREAL: Krog Iversen & Co A/S menfügen DK-5492 Vissenbjerg© C:\Working Folder\Designs\90068124.idw STI: DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 68\90068125.idw STI:... -
Seite 27: Höheneinstellung Des Kaminofens
HÖHENEINSTELLUNG DES KAMINOFENS Die Scan 68 - Serie ist mit vier Stellschrauben versehen. Richten Sie den Kaminofen mit den Stellschrauben gerade und vertikal aus. Kippen Sie den Kaminofen und stellen Sie die Schrauben entsprechend ein mittels des Maulschlüssels (Zubehör). Siehe Abbildung unten. -
Seite 28: Vorhandener Schornstein Und Schornstein Aus Fertigteilen
Bei Verwendung eines Stahlschornsteins empfehlen wir, dass dieser mit einer Reinigungsklappe versehen ist. Wenn Sie den Scan 68 mit einem scharfen Knie anschließen, muss die Reinigungsklappe im senkrechten Teil des Rohres platziert werden, um zu sichern, dass der waagerechte Teil hierdurch gereinigt werden kann. -
Seite 29: Statik Des Fußbodens
Bodenplatte kann aus Stahl oder Glas sein, wobei der Ofen auch auf Klinken, Naturstein oder Ähnlichem aufgestellt werden kann. Dieser Scan-Kaminofen hat eine integrierte Platte im Boden, die bewirkt, dass er ohne anderen Schutz unter dem Ofen direkt auf brennbarem Material stehen kann. (Vorlegeplatte genügt). -
Seite 30: Abstand Zu Brennbaren Materialien
ABSTAND ZU BRENNBAREN MATERIALIEN MIT UNISOLIERTEM RAUCHROHR Parallelinstallation an der Rückwand 45° Eckaufstellung A: 100 mm A: 449 mm A: 317 mm A: 650 mm A: 650 mm A: 400 mm B: 350 mm B: 802 mm B: 567 mm B: 750 mm B: 750 mm B: 500 mm... -
Seite 31: Abstand Zu Brandschutzwand
ABSTAND ZU BRANDSCHUTZWAND 110 mm Ziegel oder anderes Material mit einem entsprechenden Isoliervermögen. Die angegebenen Abstände gelten für sowohl isolierte als unisolierte Rauchrohre. A: 1000 mm A: 600 mm B: 1000 mm *1000/**1000 B: 1200 mm *1100/**1200 *50/**150 *1100/**1200 *1100/**1200 *50/**150 A: 50 mm B: 150 mm... -
Seite 32: Cb-Technik (Clean Burn)
BEDIENUNGSANLEITUNG CB-TECHNIK (CLEAN BURN) Der Kaminofen ist mit einer CB-Technik ausgestattet. Um eine optimale Verbrennung der freigegebenen Gase während des Ver- brennungsprozesses zu sichern, wird Luft durch ein speziell entwickeltes System geleitet. Die vorgewärmte Luft wird durch die Löcher in der hinteren Verkleidung der Brennkammer eingeleitet. Diese Luftmenge wird durch die Verbrennungsgeschwindigkeit gesteuert und kann daher nicht reguliert werden. -
Seite 33: Einstellung Bei Normaler Belastung
DIM.: AREAL: Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 68\90068147.idw STI: Position Mitte: Position Seite: Luftschieber geschlossen Luftschieber offen Scan 58 9/10 high top, uden fedtsten, åbent spjæld Scan 58 90358091 EMNE: TG.NR: 02-06-10 VÆGT: DATO: SIGN: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg©... -
Seite 34: Frischluftzufuhr
Kaminofen nicht benutzt wird. Beim Anschluss der Frischluftzufuhr müssen die nationalen und örtlichen Bauvorschriften beachtet werden. NB: BEIM FRISCHLUFTANSCHLUSS AN EINEM SCAN 68 LOW BASE EMPFEHLEN WIR DIE VERWENDUNG EINES KURZEN WINKELSTU- TZENS WEGEN DER NIEDRIGEN HÖHE (Z.B. JØTUL PRODUKT NR. 101695-F373 O.Ä.) EXTERNES VERBRENNUNGSLUFTSYSTEM/UNABHÄNGIGER RAUMLUFTBETRIEB... -
Seite 35: Befeurungsanweisung
ANZÜNDEN Wir empfehlen die Benutzung von Anzündern oder ähnlichen Produkten, die Sie bei Ihrem Scan Händler erhalten. Anzünder zünden das Holz schneller an und halten den Verbrennungsprozess sauber. Schauen Sie sich unser Video über eine korrekte Feuerung auf www.scan.dk an Scannen Sie den QR-Code, oder scannen Sie den QR-Code. -
Seite 36: Dauerbetrieb
DAUERBETRIEB Es kommt darauf an, eine so hohe Temperatur wie möglich in der Brennkammer zu erreichen. Dadurch werden Kaminofen und Brennmaterial bestmöglich ausgenutzt, und es wird eine saubere Verbrennung erreicht. Auf diese Weise wird die Rußbildung an den Brennkammerplatten und am Glas vermieden. Bei der Befeuerung sollte der Rauch nicht zu sehen sein, sondern sollte nur als Bewegung in der Luft erahnt werden können. -
Seite 37: Wahl Des Holzes/Brennmaterials
SCHORNSTEINBRAND Im Falle eines Schornsteinbrands müssen die Tür, die Aschenkasten sowie alle Ventile am Ofen geschlossen werden. Rufen Sie im Notfall die Feuerwehr. ¬ Bevor der Kaminofen wieder benutzt wird, empfehlen wir, dass der Schornstein vom Schornsteinfeger kontrolliert wird. HANDHABUNG DES HOLZES WAHL DES HOLZES/BRENNMATERIALS Es können alle Holzarten als Brennholz verwendet werden, wobei sich die harten Holzarten generell am besten zum Befeuern eignen, bspw. -
Seite 38: Wartung
NB! Jede Wartung und Reparatur sollte nur am kalten Ofen vorgenommen werden. ÜBERPRÜFUNG DES KAMINOFENS Scan A/S empfiehlt, dass Sie Ihren Kaminofen nach dem Schornsteinkehren bzw. nach einer Reinigung gründlich überprüfen. Prüfen Sie alle sichtbaren Oberflächen auf Risse. Achten Sie auf die Dichtheit aller Verbindungen und den korrekten Sitz aller Dichtungen. - Seite 39 Skamolplatten 4a und 4b montieren A ( 1 : 5 ) Wenn die Skamolplatten 1-4 montiert sind, sollte es so aussehen. Skamolplatten 5a und 5b montieren Die beiden Umlenkungen müssen gleich platziert werden Scan 68 Skamol 1 90068039 NAVN: EMNE: TG.NR:...
-
Seite 40: Demontage
Der Kaminofen wird durch Abreiben mit einem trockenen, fusselfreien Tuch gereinigt. Sollte der Lack Schaden nehmen, ist ein Reparaturlack als Spray bei unseren Scan-Fachhändlern erhältlich. Da es Farb-nuancen- unterschiede geben kann, empfehlen wir, eine größere Fläche mit einem natürlichen Übergang zu besprühen. Das beste Ergebnis erreicht man, wenn der Kaminofen gerade so warm ist, dass man die Hand darauf halten kann. -
Seite 41: Übermässige Russablagerung Im Schornstein
FEHLERSUCHE RAUCHEMISSIONEN ¬ Feuchtes Holz ¬ Schlechter Kaminzug ¬ Schornstein nicht richtig für den Kaminofen dimensioniert ¬ Rauchrohr/Schornstein auf freien Durchgang prüfen ¬ Hat der Schornstein die richtige Höhe für die Umgebung? ¬ Unterdruck im Raum ¬ Achten Sie beim hinteren Abgang darauf, dass das ¬... -
Seite 42: Die Folgenden Teile Sind Nicht Von Der Garantie Gedeckt
Bei jeder Kontaktaufnahme mit uns oder Ihrem Scan Händler im Zusammenhang mit einem Garantieanspruch müssen Sie die Produkt-Registriernummer Ihres Kaminofens angeben. Die Garantie deckt alle Teile, die nach der Meinung von Scan A/S aufgrund von Produktions- oder Konstruktionsfehlern aus- getauscht oder repariert werden müssen. - Seite 43 NOTIZEN...
- Seite 44 Produktregistriernummer Geben Sie diese Nummer bei allen Anfragen an Ausgabe: DE 90068500 SCAN A/S Glasvænget 3-9 DK-5492 Vissenbjerg www.scan.dk 20.08.2018...
