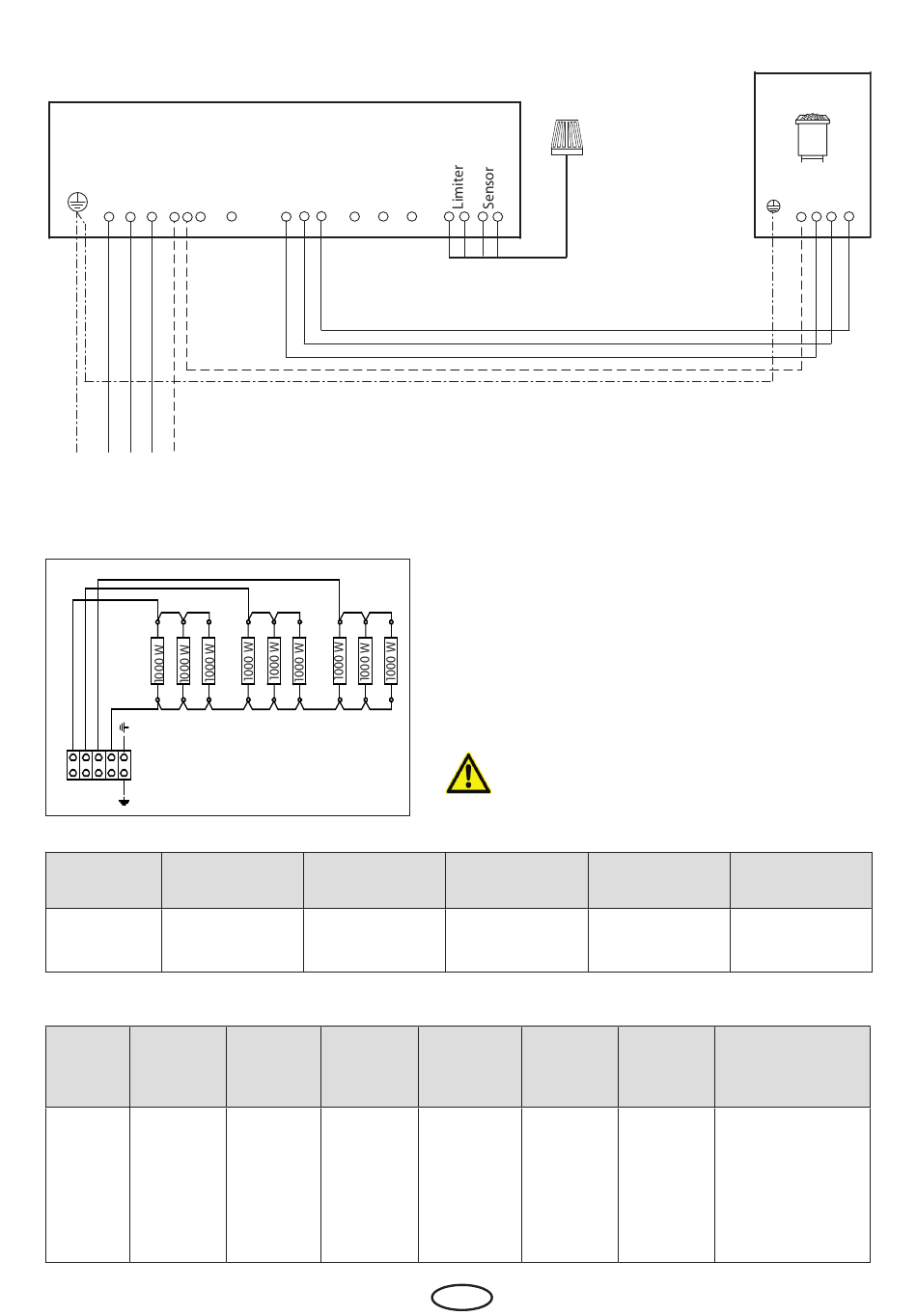

Anschlußbeispiel einer Saunaanlage
Saunasteuergerät
control unit
L1 L2 L3 N
400 V AC 3N
400 V AC 3N
Verdrahtungsschema
9000 W
U V W N
Ofenleistung nach
Modell
Invisio 9,0 kW
Alle Angaben zu Leitungsquerschnitten sind Mindestquerschnitte in mm² Kupferleitung.
Maße in cm,
Modell
H x B x T
Invisio 80 x 116 x 58
S1 U V W WB WM N
Elektr. Anschluss
DIN
400 V 3N AC 50 Hz
Mindestmaß
Für Kabinen-
der Be- und
volumen
Entlüftung
9 - 14 m³ 35 x 5 cm
Sensor
Achtung! Immer Nullleiter N mit
anklemmen
Absicherung
Steuergerät in A
3 x 16
Gewicht ohne
Steine und Steinfüllung
Verpackung
24,5 kg 75 kg
D
Verbindung Netz - Verbindung
Steuergerät Steuergerät Ofen
5 x 2,5²
Leistungs-
schaltgeträt zu verwenden mit
(LSG) den Steuergeräten
erforderlich
ECON D1, D2, D3
ECON H1, H2, H3
EMOTEC DC9000
nein EMOTEC DC9000 DLF
EMOTEC HCS9003
EMOTEC HCS9003 DLF
Emotouch II PB/AF/GF
max. 9 kW
N U V W
5 x 1,5²
7
