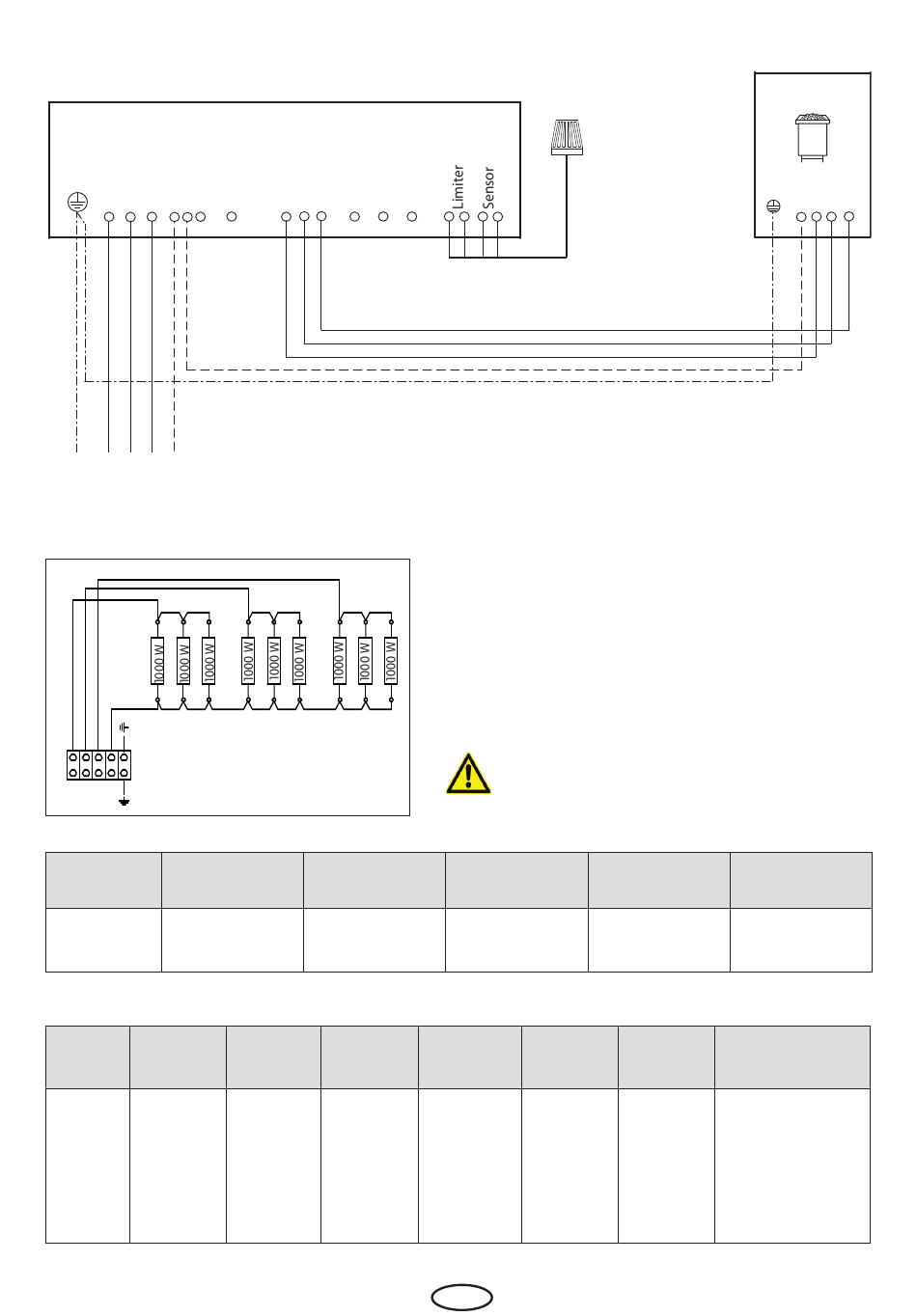

Схема электрических подключений (пример)
Пульт управления,
Saunasteuergerät
клеммный блок
control unit
L1 L2 L3 N
400 V AC 3N
400 V AC 3N
Схема внутренней разводки печи
9000 Вт
U V W N
Модель Мощность
Инвизио 9,0 кВт
All cable details are minimal core dimensions in mm² of a standard copper wire cable.
Размеры,
Модель В x Ш x Г,
см
Инвизио 80 x 116 x 58
S1 U V W WB WM N
Питание
400 3N AC 50 Hz
Мин. размер
Объём
клапанов
сауны
вентиляции
9 - 14 м³ 35 x 5 cм
датчик
Sensor
Внимание! Всегда подключайте
нейтральный провод N!.
Требуемые
предохранители, А сеть - пульт упр-я
3 x 16 A
Вес без
Объём
камней и
камней
упаковки
24,5 кг 75 кг
D
max. 9 kW
N U V W
Кабель, Кабель, пульт
упр-я - печь
5 x 2,5 мм² 5 x 1,5 мм²
Расширение Совместимые блоки
мощности управления
ECON D1, D2, D3
ECON H1, H2, H3
EMOTEC DC9000
не требуется EMOTEC DC9000 DLF
EMOTEC HCS9003
EMOTEC HCS9003 DLF
Emotouch II PB/AF/GF
37
