Монтаж
1. Демонтаж крышку отражателя воздуха
• Ослабьте крепежные шурупы по углам
крышки отражателя (рис. 2).
• Сдвиньте крышку в заднюю сторону и
снимите ее.
2. Монтаж ножек печи
• Осторожно опрокиньте печь на за-
днюю или боковую сторону.
• Вставьте ножки по углам в соответству-
ющие шлицы и закрепите 3 шурупами
(рис. 2).
3. Регулировка высоты печи
• При необходимости высоту печи мож-
но уменьшить на 15 см.
• Опрокиньте печь на бок.
• Удалите крепежные шурупы с ножек.
• Переставьте ножк на 15 см глубже в
печь (в верхние шлицы).
• Закрепите каждую ножку (3 шурупа)
• Верните печь в обычное положение.

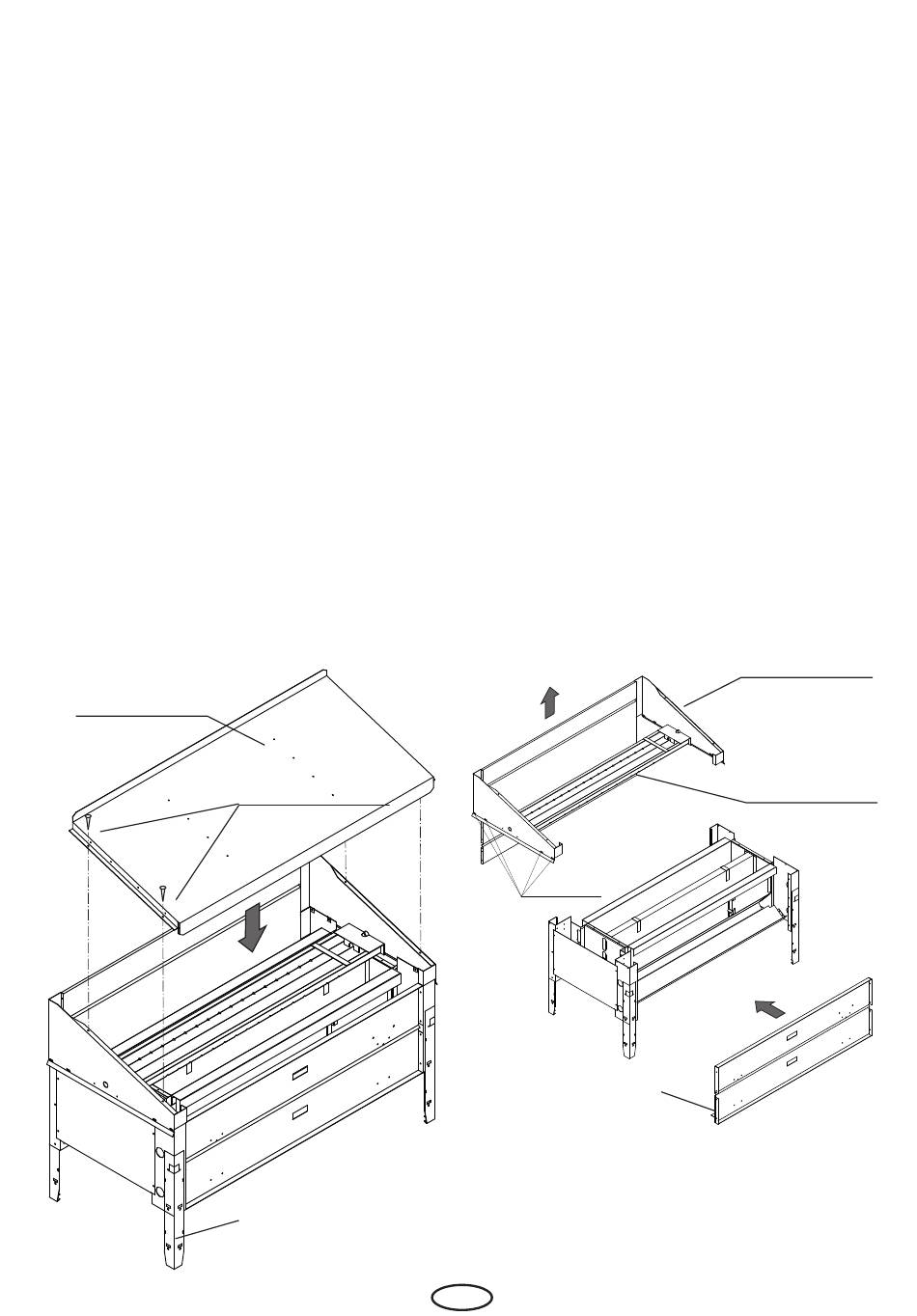

Крышка отражателя
Крепежные шурупы
Ножка печи
Рис. 2
4. Изменение стороны подключения за-
ливной воронки
• Удалите 8 фиксирующих шурупов с
корпуса отражателя воздуха (рис. 3).
• Снимите отражатель вверх с печи.
• Снимите переднюю панель (4 шурупа).
• Разверните корпус печи на 180° град.
• Установите отражатель обратно на
печь (высокой стороной назад).
• Закрепите отражатель по обеим сторо-
нам (8 шурупов).
• Внимание: При необходимости также
разверните внутренний жёлоб, так
чтобы уклон шел от точки подключения
воронки (см. § 6, рис. 5).
• Установите передню панель на перед-
нюю стенку печи (4 шурупа).
• Осторожно сдвиньте печь в её оконча-
тельное местоположение. Будьте вни-
мательны, чтобы не повредить ножки
и не поцарапать пол.
Крепежные
шурупы
Передняя панель
RU
Отражатель
Жёлоб для воды
Рис. 3
