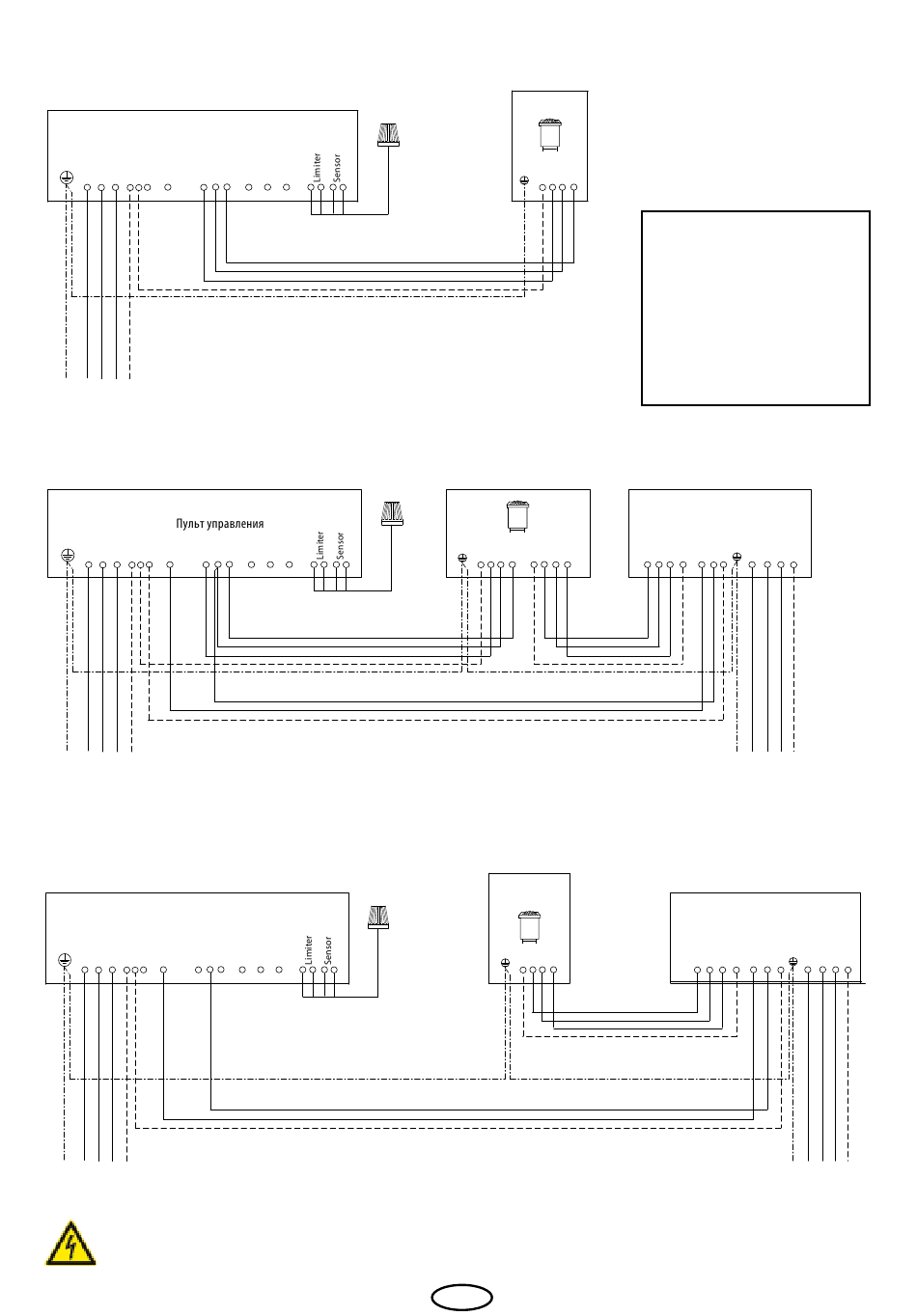

Anschlussbeispiel einer Saunaanlage 9 kW Germanius

Saunasteuergerät
control unit
L1 L2 L3 N S1 U V W WB WM N
400 V AC 3N

Anschlussbeispiel einer Saunaanlage 12 / 15 kW Germanius

Saunasteuergerät / Control unit /
Boîtier de commande /
L1 L2 L3 N S1 U V W WB WM N
400 V AC 3N

Anschlussbeispiel einer Saunaanlage 18 kW Germanius

Saunasteuergerät
control unit
L1 L2 L3 N S1 U V W WB WM N
400 V AC 3N
Achtung! Immer Nulleiter N mit anklemmen
Sensor
max. 9 kW
Sensor
4 3 2 1 4 3 2 1
Germanius
18 kW
Sensor
N U V W
D
N U V W
Hinweis:
Bei Verwendung von Steu-
ergeräten mit rotierender
Anfahrtsteuerung ist der
Kaminfeuer- Effekt nicht
optimal gewährleistet.
LSG
U V W N
S1 V N
U V W N
L1 L2 L3 N
400 V AC 3N
LSG 18
S1 V N L1 L2 L3 N
400 V AC 3N
11
