Крепёжный шурупы

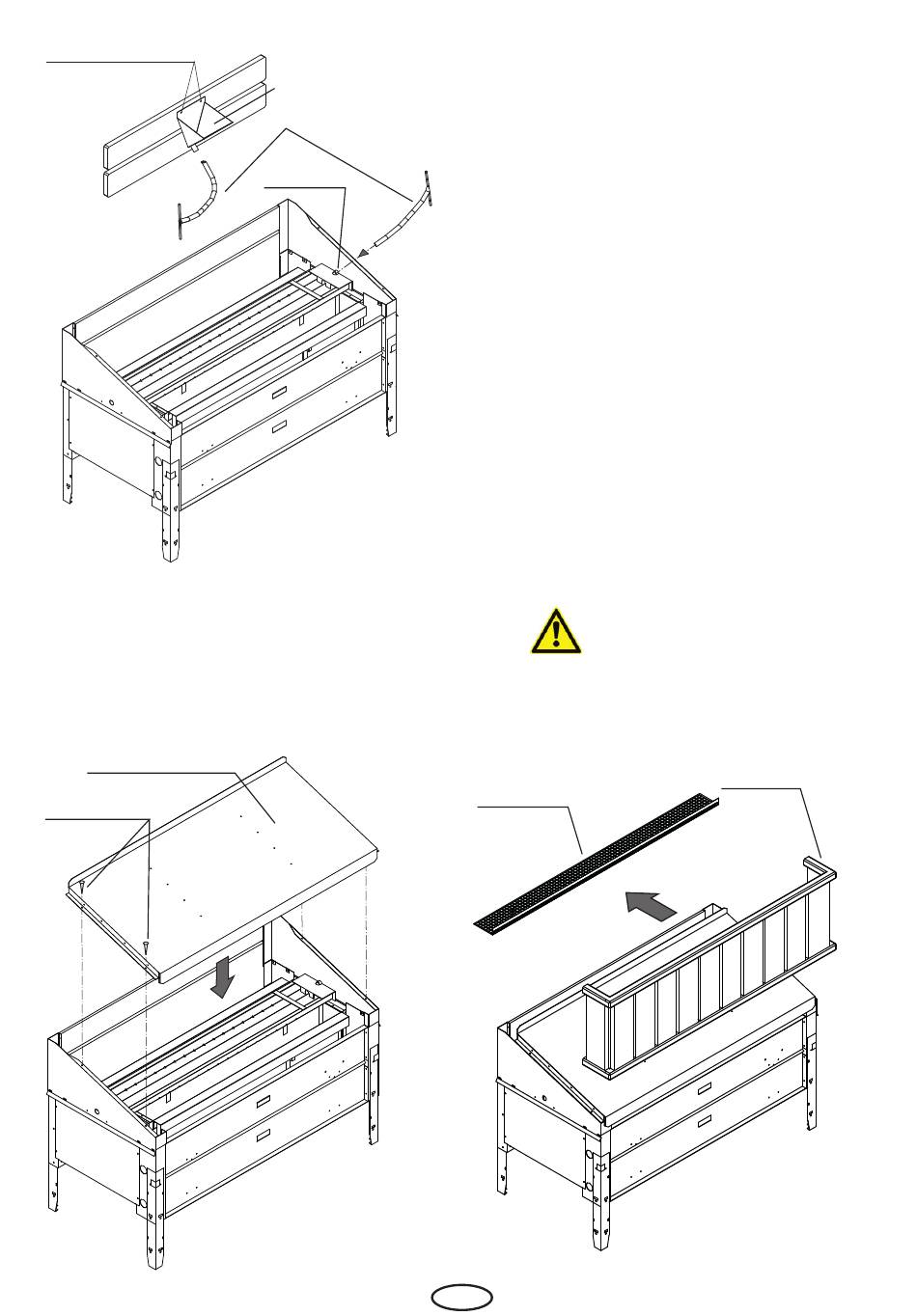

8. Монтаж крышки отражателя (рис. 7)
• Опустите крышку отражателя на корпус
отражателя (печи), так чтобы угловые
отверстия совпали с шурупами.
• Сдвиньте крышку слегка вниз до фикса-
Крышка отражателя
К р е п ё ж н ы е
шурупы
Заливная воронка
Силиконовый шланг
Переходник
Рис. 6
Рис. 7
ции и закрепите ее шурупами.
9. Монтаж датчика температуры
• В отличие от указаний по монтажу дат-
чика температуры в инструкции блока
управления датчик температуры для
печи Инвизио должен быть установлен
как показано на рис. 1 по центру печи
на потолке 11,5 см от задней стены и
мин. 80 см от боковых стен.
• Подключите датчик к пульту управле-
ния согласно инструкции.
10. Монтаж перегородки и защитной ре-
шеки
• Установите перегродку, соблюдая ми-
нимальные зазоры безопасности. См.
рис. 1 и рис. 8. Перегородка не входит
в комплект поставки печи.
• Убедитесь в прочном креплении.
• Закрепите защитную решетку между
стеной сауны и перегеродкой по её
верхнему краю.
Защитная решетка предот-
•
вращает случайное падение
предметов на печь. Не использовать
печь без решетки! Риск пожара!
Защитная решетка
RU
Перегородка
Рис. 8
