Technische Daten

Spannung: 400 V AC 3N 50 Hz
Leistungsaufnahme: 9,0 kW
Höhe: 800 mm
Breite: 1160 mm,
Tiefe: 580 mm
Steinfüllung: 75 kg
Ableitstrom: max. 0,75 mA je kW Heizleistung
Saunaofen für den Einsatz in privaten und ge-
werblichen Saunaanlagen.

Lieferumfang:

1 Saunaofen
1 Metalltrichter mit Silikonschlauch
1 Schutzgitter
1 Beutel mit 4 St. Spanplattenschrauben
1 Set Saunasteine (ca. 75 kg gesamt)
4
3

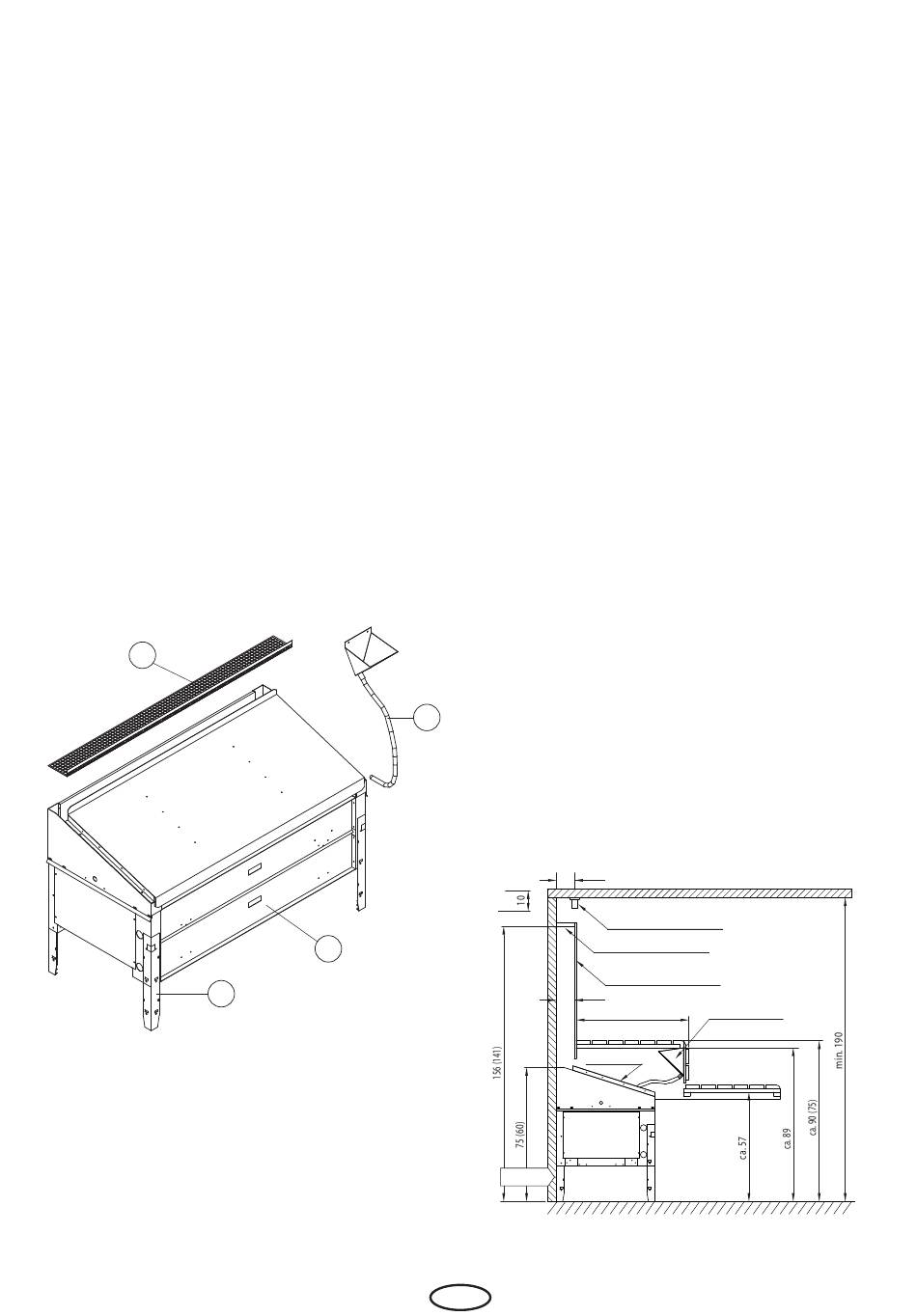

1. Saunaofen
2. Aufgußtrichter mit Silikonschlauch
3. Verstellbare Füße
4. Schutzgitter
Das Saunaheizgerät ist für eine Anschlussspan-
nung von 400 V AC 3N vorgesehen und über ein
Saunasteuergerät zu betreiben.
8
Mindestabstände
Die Mindesthöhe der Saunakabine muss innen
1,90 m betragen.
Der waagerechte (seitliche) Abstand zwischen
Ofen und Kabinenwand muss mindestens 7 cm
betragen
Der Abstand zwischen vorgesetzter Holzwand
bzw. Liegebank und anderen brennbaren
Materialien zum Ofen muss wie nachstehend
abgebildet eingehalten werden.
Das mitgelieferte Schutzgitter ist über dem
Ofen an der Oberkante der Trennwand zur
Sauna-Rückwand zu montieren (Abb. 1). Damit
soll verhindert werden, dass unbeabsichtigt
Gegenstände auf den Ofen fallen.
Entgegen den Angaben zu Fühlermontage
Ihres Saunasteuergerätes, wird der Ofenfühler
wie in der Abbildung gezeigt montiert.
Der Saunaofen zeigt ein besonderes Auf-
heizverhalten undrgelt erst nach längerer
Aufheizzeit
2
Montagebeispiel (Seitenansicht)
1
Maße in mm
D
11,5
Ofenfühler
Schutzgitter
Trennwand (bauseitig)
10
ca. 60
Invisio
Zuluft
Trichter
Abb. 1
