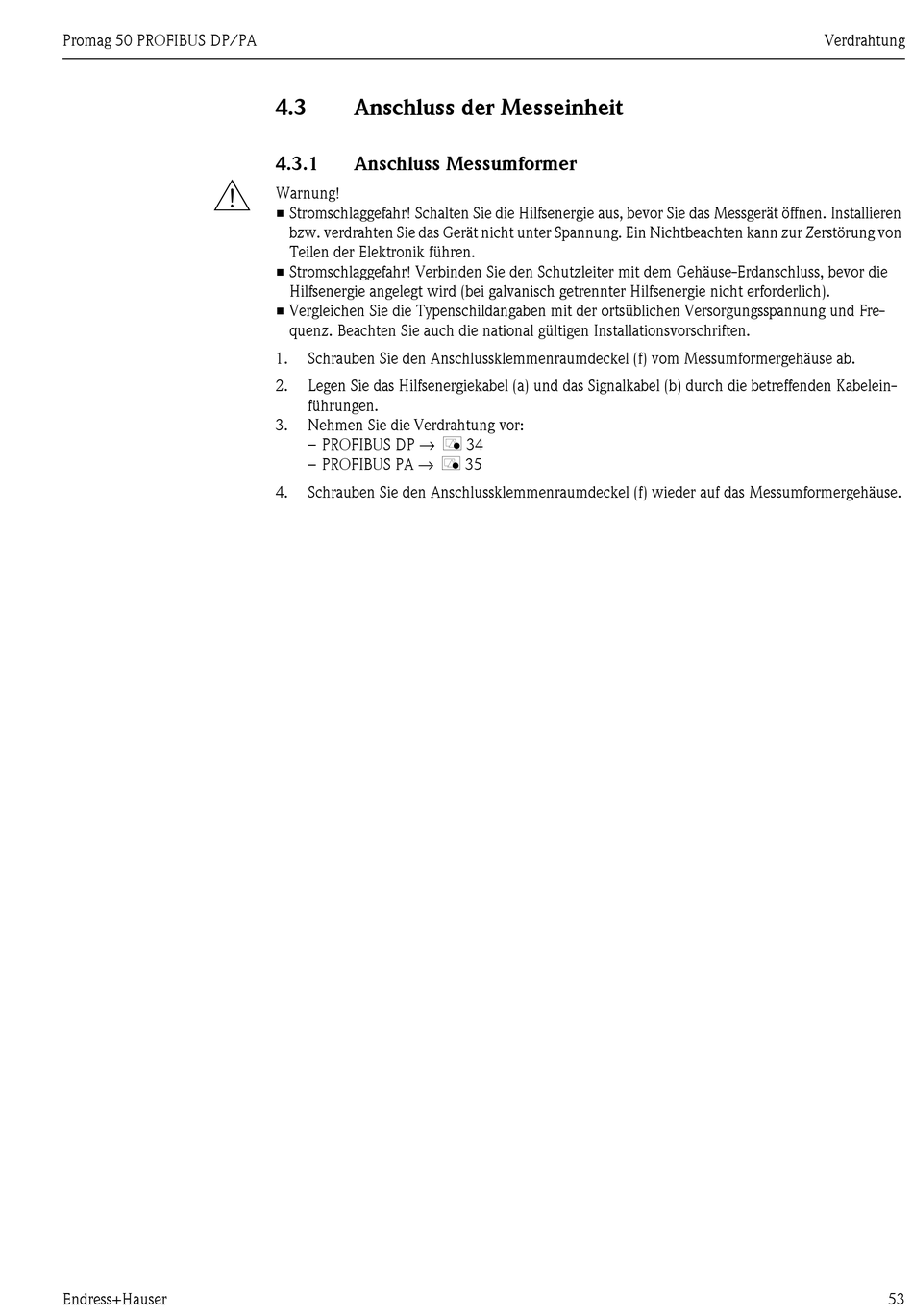

4.3

Anschluss der Messeinheit

4.3.1

Anschluss Messumformer

Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren
bzw. verdrahten Sie das Gerät nicht unter Spannung. Ein Nichtbeachten kann zur Zerstörung von
Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die
Hilfsenergie angelegt wird (bei galvanisch getrennter Hilfsenergie nicht erforderlich).
• Vergleichen Sie die Typenschildangaben mit der ortsüblichen Versorgungsspannung und Fre-
quenz. Beachten Sie auch die national gültigen Installationsvorschriften.
1. Schrauben Sie den Anschlussklemmenraumdeckel (f) vom Messumformergehäuse ab.
2. Legen Sie das Hilfsenergiekabel (a) und das Signalkabel (b) durch die betreffenden Kabelein-
führungen.
3. Nehmen Sie die Verdrahtung vor:
– PROFIBUS DP → å 34
– PROFIBUS PA → å 35
4. Schrauben Sie den Anschlussklemmenraumdeckel (f) wieder auf das Messumformergehäuse.
