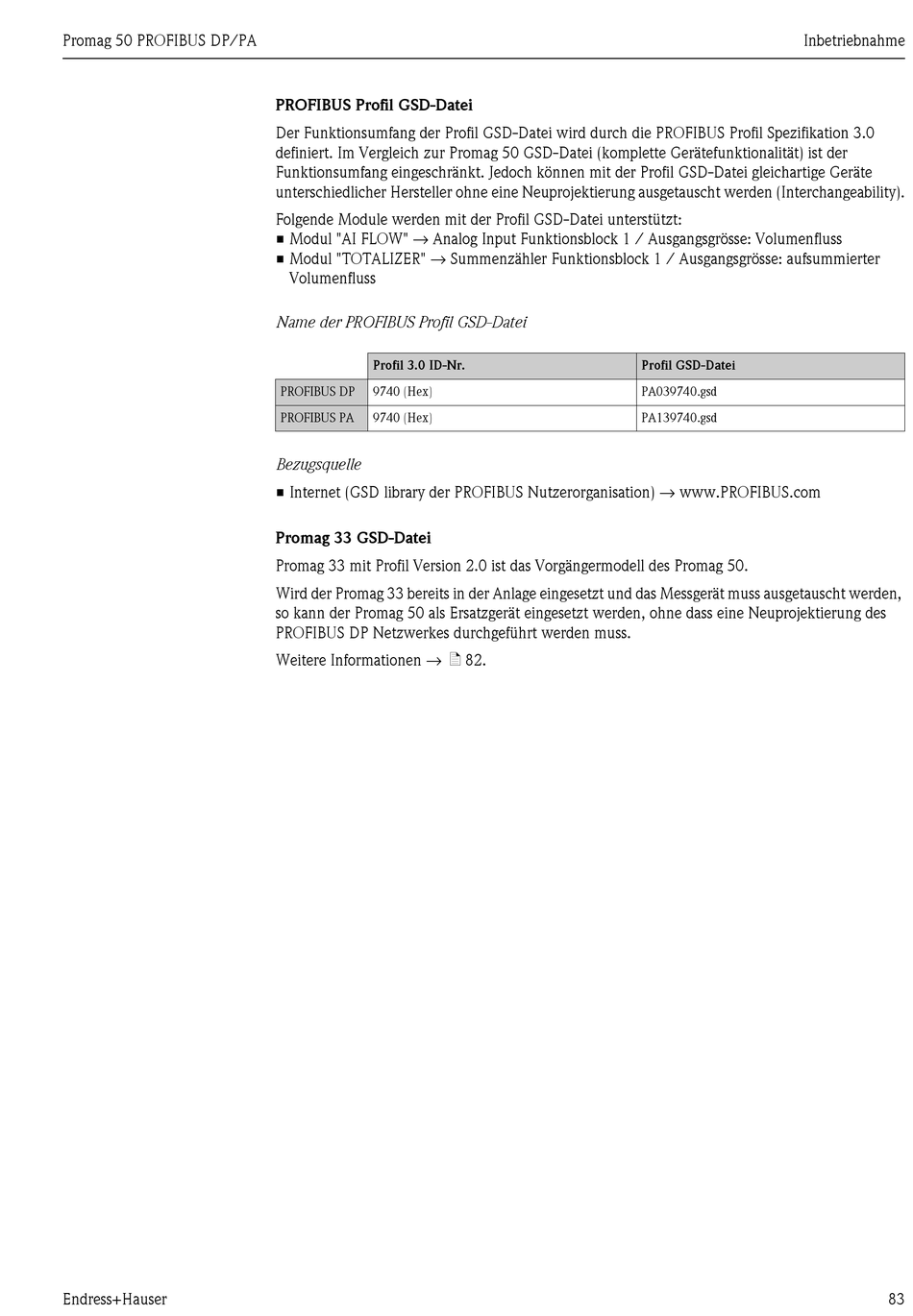

Endress+Hauser Proline Promag 50 Betriebsanleitung Seite 83

Promag 50 PROFIBUS DP/PA
Endress+Hauser
PROFIBUS Profil GSD-Datei
Der Funktionsumfang der Profil GSD-Datei wird durch die PROFIBUS Profil Spezifikation 3.0
definiert. Im Vergleich zur Promag 50 GSD-Datei (komplette Gerätefunktionalität) ist der
Funktionsumfang eingeschränkt. Jedoch können mit der Profil GSD-Datei gleichartige Geräte
unterschiedlicher Hersteller ohne eine Neuprojektierung ausgetauscht werden (Interchangeability).
Folgende Module werden mit der Profil GSD-Datei unterstützt:
• Modul "AI FLOW" → Analog Input Funktionsblock 1 / Ausgangsgrösse: Volumenfluss
• Modul "TOTALIZER" → Summenzähler Funktionsblock 1 / Ausgangsgrösse: aufsummierter
Volumenfluss
Name der PROFIBUS Profil GSD-Datei
Profil 3.0 ID-Nr.
PROFIBUS DP 9740 (Hex)
PROFIBUS PA 9740 (Hex)
Bezugsquelle
• Internet (GSD library der PROFIBUS Nutzerorganisation) → www.PROFIBUS.com
Promag 33 GSD-Datei
Promag 33 mit Profil Version 2.0 ist das Vorgängermodell des Promag 50.
Wird der Promag 33 bereits in der Anlage eingesetzt und das Messgerät muss ausgetauscht werden,
so kann der Promag 50 als Ersatzgerät eingesetzt werden, ohne dass eine Neuprojektierung des
PROFIBUS DP Netzwerkes durchgeführt werden muss.
Weitere Informationen → ä 82.
Inbetriebnahme
Profil GSD-Datei
PA039740.gsd
PA139740.gsd
83
