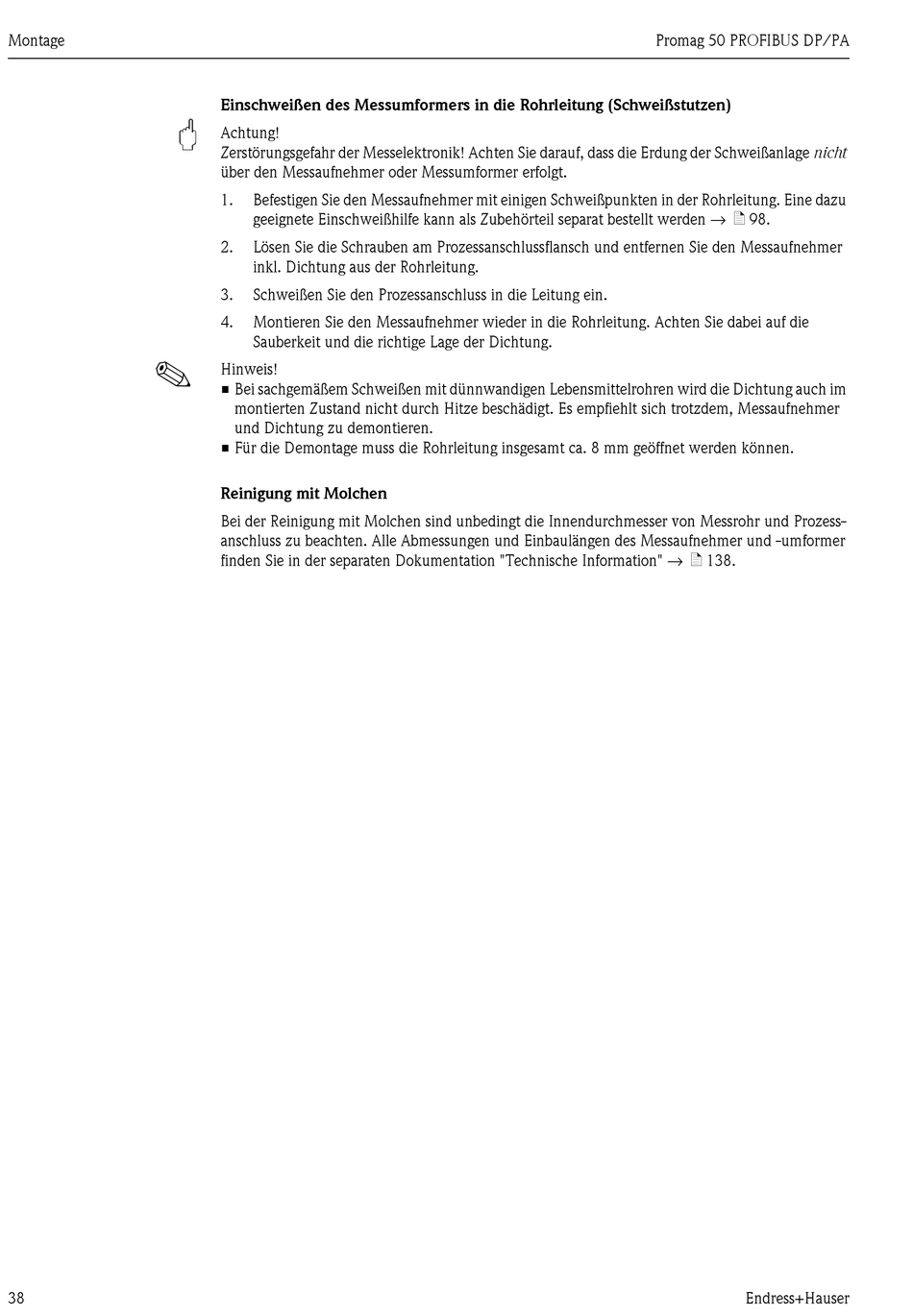

Montage
"
!
38
Einschweißen des Messumformers in die Rohrleitung (Schweißstutzen)
Achtung!
Zerstörungsgefahr der Messelektronik! Achten Sie darauf, dass die Erdung der Schweißanlage nicht
über den Messaufnehmer oder Messumformer erfolgt.
1. Befestigen Sie den Messaufnehmer mit einigen Schweißpunkten in der Rohrleitung. Eine dazu
geeignete Einschweißhilfe kann als Zubehörteil separat bestellt werden → ä 98.
2. Lösen Sie die Schrauben am Prozessanschlussflansch und entfernen Sie den Messaufnehmer
inkl. Dichtung aus der Rohrleitung.
3. Schweißen Sie den Prozessanschluss in die Leitung ein.
4. Montieren Sie den Messaufnehmer wieder in die Rohrleitung. Achten Sie dabei auf die
Sauberkeit und die richtige Lage der Dichtung.
Hinweis!
• Bei sachgemäßem Schweißen mit dünnwandigen Lebensmittelrohren wird die Dichtung auch im
montierten Zustand nicht durch Hitze beschädigt. Es empfiehlt sich trotzdem, Messaufnehmer
und Dichtung zu demontieren.
• Für die Demontage muss die Rohrleitung insgesamt ca. 8 mm geöffnet werden können.
Reinigung mit Molchen
Bei der Reinigung mit Molchen sind unbedingt die Innendurchmesser von Messrohr und Prozess-
anschluss zu beachten. Alle Abmessungen und Einbaulängen des Messaufnehmer und -umformer
finden Sie in der separaten Dokumentation "Technische Information" → ä 138.
Promag 50 PROFIBUS DP/PA
