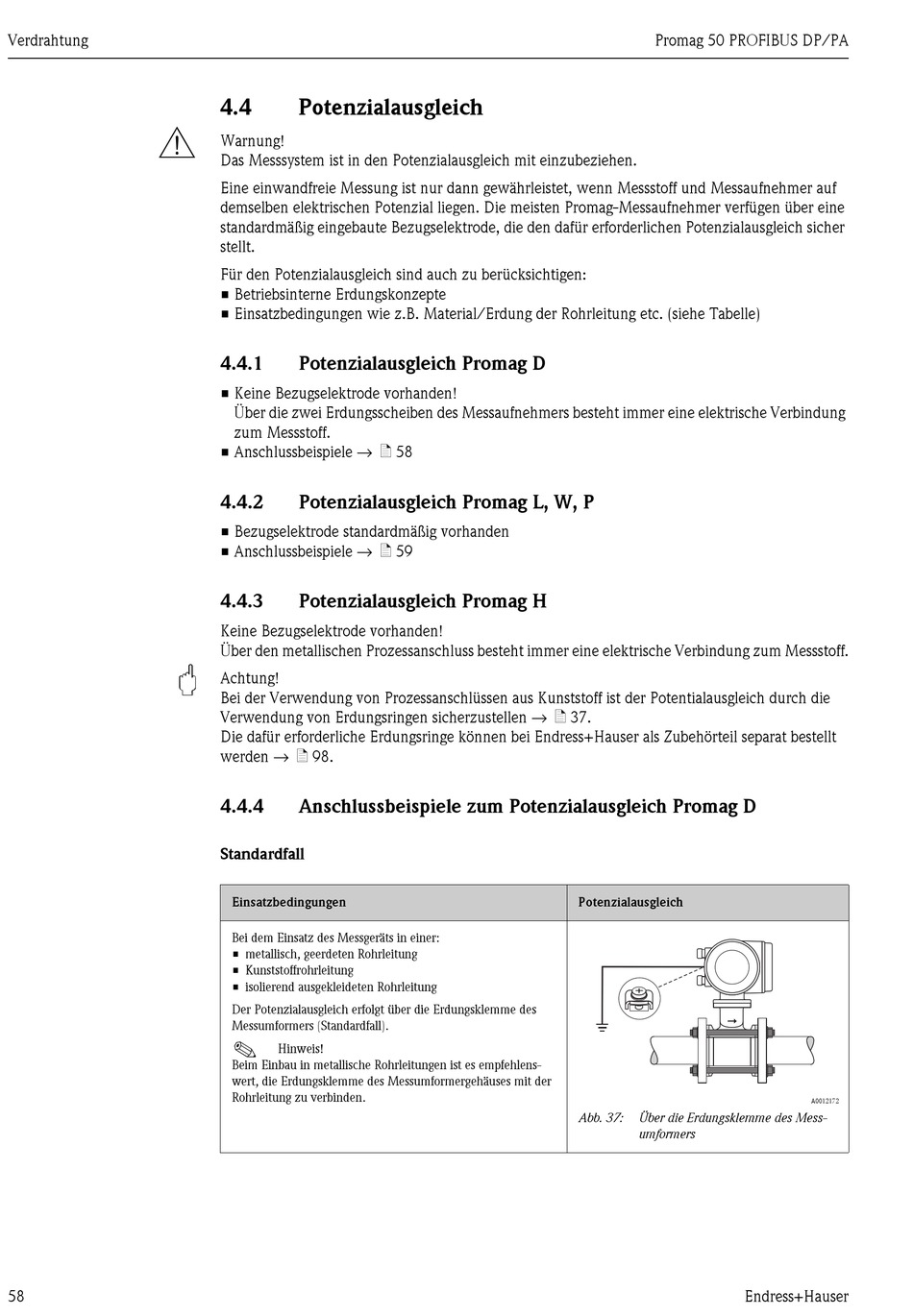

Verdrahtung
#
"
58
4.4

Potenzialausgleich

Warnung!
Das Messsystem ist in den Potenzialausgleich mit einzubeziehen.
Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf
demselben elektrischen Potenzial liegen. Die meisten Promag-Messaufnehmer verfügen über eine
standardmäßig eingebaute Bezugselektrode, die den dafür erforderlichen Potenzialausgleich sicher
stellt.
Für den Potenzialausgleich sind auch zu berücksichtigen:
• Betriebsinterne Erdungskonzepte
• Einsatzbedingungen wie z.B. Material/Erdung der Rohrleitung etc. (siehe Tabelle)
4.4.1

Potenzialausgleich Promag D

• Keine Bezugselektrode vorhanden!
Über die zwei Erdungsscheiben des Messaufnehmers besteht immer eine elektrische Verbindung
zum Messstoff.
• Anschlussbeispiele → ä 58
4.4.2

Potenzialausgleich Promag L, W, P

• Bezugselektrode standardmäßig vorhanden
• Anschlussbeispiele → ä 59
4.4.3

Potenzialausgleich Promag H

Keine Bezugselektrode vorhanden!
Über den metallischen Prozessanschluss besteht immer eine elektrische Verbindung zum Messstoff.
Achtung!
Bei der Verwendung von Prozessanschlüssen aus Kunststoff ist der Potentialausgleich durch die
Verwendung von Erdungsringen sicherzustellen → ä 37.
Die dafür erforderliche Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt
werden → ä 98.
4.4.4 Anschlussbeispiele zum Potenzialausgleich Promag D
Standardfall
Einsatzbedingungen
Bei dem Einsatz des Messgeräts in einer:
• metallisch, geerdeten Rohrleitung
• Kunststoffrohrleitung
• isolierend ausgekleideten Rohrleitung
Der Potenzialausgleich erfolgt über die Erdungsklemme des
Messumformers (Standardfall).
!
Hinweis!
Beim Einbau in metallische Rohrleitungen ist es empfehlens-
wert, die Erdungsklemme des Messumformergehäuses mit der
Rohrleitung zu verbinden.
Promag 50 PROFIBUS DP/PA
Potenzialausgleich
Abb. 37: Über die Erdungsklemme des Mess-
umformers
Endress+Hauser
A0012172
