II.3 Impulstaster HV-LED
Funktionsbeschreibung:
Die beiden seitlich angebrachten Mikro-Schalter aktivieren den Impulsteiler und
wählen das Teilungsverhältnis.
Sie haben folgende Bedeutung:
1. Mikroschalter 'Direkt - Teiler'
Mit diesem Schalter wird der Impulsteiler aktiviert bzw. abgeschaltet.
Solange er auf 'Direkt' geschaltet ist, erzeugt der HV-LED einen
Ausgangsimpuls, welcher zeitlich betrachtet dem Impuls der abgefragten LED
entspricht.
Nach Umschaltung auf 'Teiler' verlängert ein integriertes Mono-Flop den
Ausgangsimpuls auf ca. 80ms.
Die gleichzeitig aktive Impulsteilung ist von dem weiteren Mikroschalter
abhängig.
2. Mikroschalter '1:10 - 1:1'
In der Stellung '1:10' wird die erfasste Impulsfrequenz um den Faktor 10 untersetzt, sofern der Teiler
eingeschaltet ist. Entsprechend liefert die Schalterstellung '1:1' jeden LED-Impuls an den Ausgang.
ACHTUNG
Um ein brauchbares Puls-Pausen-Verhältnis zu gewährleisten ist darauf zu achten, dass bei Nutzung
des Teilers die Frequenz der Impulse ausreichend gering ist.
Zum Betrieb an DIMAS-Geräten ist der HV-LED auf 'Teiler' zu schalten, da ansonsten die
Impulse für eine Erfassung durch das DIMAS-Gerät zu kurz sein könnten.
Handbuch DIMAS3, WinDIMAS32
1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer

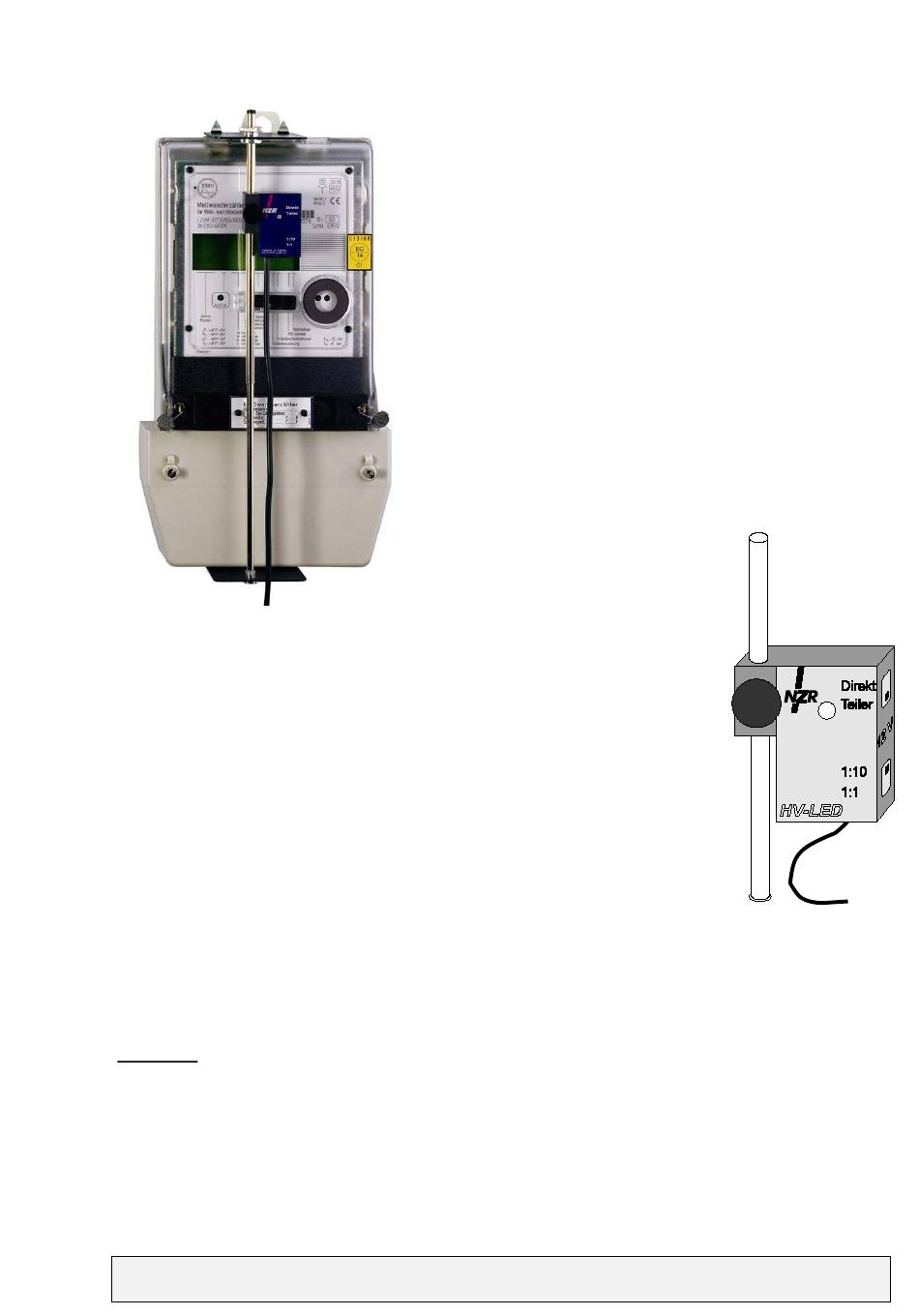

Der
optische
Zählerabtaster
Impulsgewinnung an statischen elektronischen Zählern.
Ein integrierter abschaltbarer Mono-Flop verlängert die
Impulsdauer auf ca. 80 msek. Und untersetzt die
Impulsfrequenz um den Faktor 10.
Der HV-LED erfasst alle gängigen Impuls-LED. Zur
einfachen Montage ist eine flexible Saugnapfhalterung
verfügbar, welche für dauerhafte Messungen durch eine
Klebehalterung ersetzt werden kann.
Technische Daten:
Tasttiefe:
Stromaufnahme:
Abmessungen:
Spannweite der
Saugnapfhalterung:
Versorgungsspannung:
HV-LED
dient
bis zu 50 mm
ca. 50 mA
40 x 45 x 20 (BxHxT)
60 - 350 mm
12V
zur
Seite 7
