II.2 Markentaster HV.IR
HV.IR-Halterung

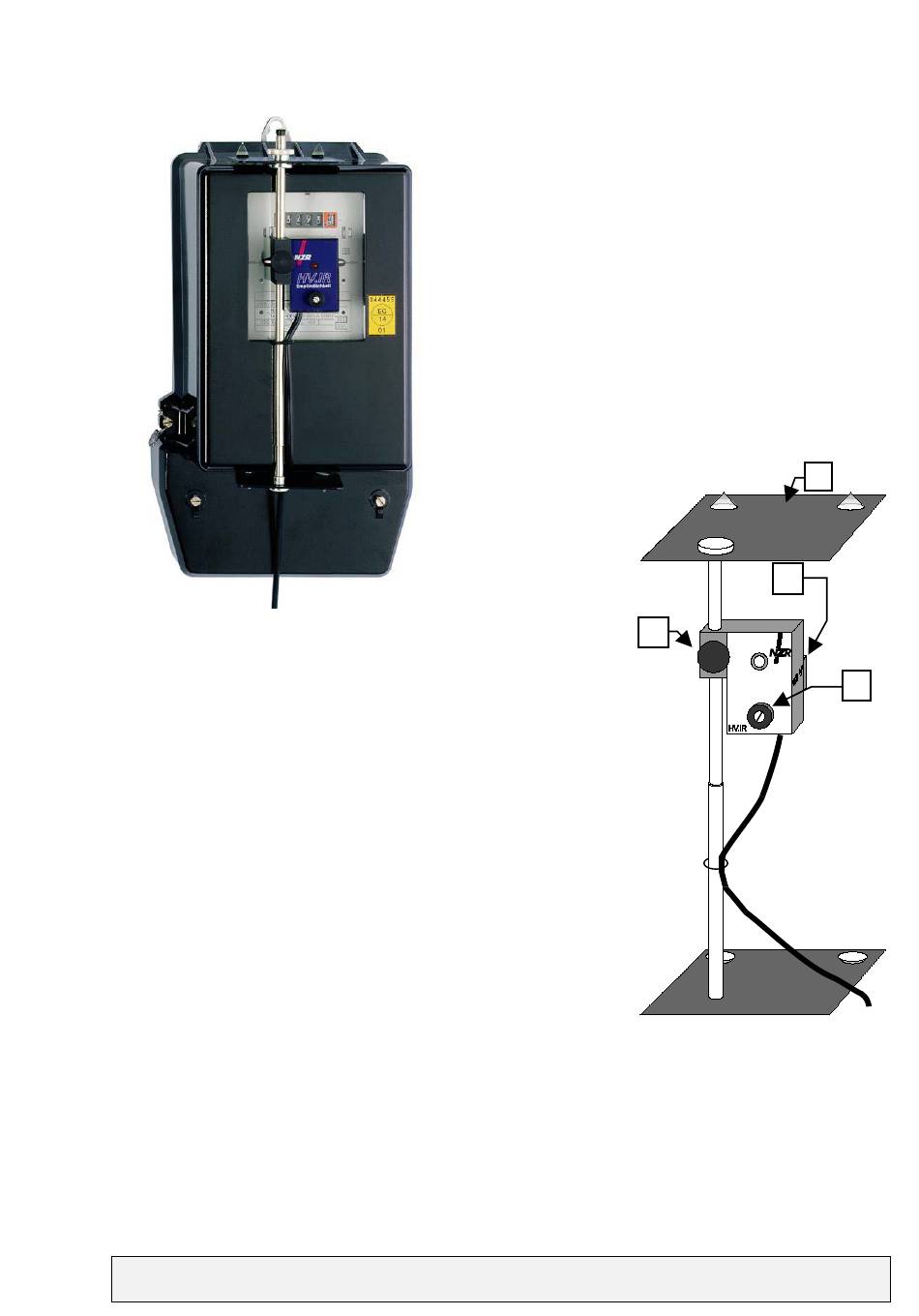

Durch die flexible Halterung läßt sich der HV.IR-Markentaster an
unterschiedlichsten Zählertypen anbringen. Dazu läßt sich die obere
Klemmplatte (1) auf dem Halterohr so positionieren, daß auch
Wechselstromzähler korrekt abgetastet werden können. Eine
Feineinstellung
der
Halterung
Gummizuges in den Halterohren nicht notwendig - die Halteplatten
werden
lediglich
auseinandergezogen
aufgeschnappt.
Die Saugnäpfe der Halterung sorgen dann für einen ausreichend
festen Sitz der gesamten Vorrichtung.
II.2.1.1
HV.IR-Tastkopf
Zur Feinjustierung ist der HV.IR mit einer Schraube (2) auf dem
Halterohr positionierbar, wobei der Leuchtfleck einer LED (3) auf dem
Zähler als Justier-Hilfe dient. Durch Drehen des Reglers (4) wird die
Empfindlichkeit des HV.IR den Eigenschaften und der Beschaffenheit
des abzutastenden Stromzählers angepaßt.
Vor allem bei älteren Typen ohne Hilfs-LED (3) kann als weitere
Maßnahme zur passenden Höheneinstellung der Markentaster während der Funktion leicht nach unten
gedrückt und ein wenig angehoben werden (jeweils ca ½ mm). Der Markentaster muß in beiden Fällen
korrekte Impulse abgeben.
Auf diese Weise wird vermieden, daß der Leuchtfleck der IR-Diode (∅ ca. 2 mm) nur den Rand der
Läuferscheibe abtastet und nach einer gewissen Zeit durch Heben oder Senken des Läufers im
Magnetfeld Fehlimpulse geliefert werden.
Handbuch DIMAS3, WinDIMAS32
1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer
Zur Abtastung vorhandener mechanischer Stromzähler
wird
der
NZR-Markentaster
ermöglicht
Energiedatenaufzeichnung
Installationsaufwand) an allen gängigen Stromzählern.
Lichtsender:
Wellenlänge:
Tasttiefe:
Impulsdauer:
Betriebsspannung:
Stromaufnahme:
Abmessungen:
Spannweite der
Saugnapfhalterung:
ist
wegen
des
vorhandenen
und
auf
den
HV.IR
eine
sehr
einfache
(es
GaAs-Diode
950 nm
bis zu 50mm. abhängig von
Beschaffenheit und Dicke
der Zählerscheibe
abhängig von Breite und
Geschwindigkeit der Marke
5V, 12V, 24V DC
ca. 50 mA
40 x 45 x 20 (BxHxT)
60 - 350 mm
2
Zähler
genutzt.
Dieser
Form
der
entsteht
kein
1
3
4
