Wichtig sind an dieser Stelle die Schaltflächen:
'Verbinden':
Sollte beim Öffnen dieses Fensters der DIMAS-Datenlogger noch nicht
korrekt
gewählt worden sein, wird mit dieser Taste die Verbindung neu initialisiert.
'Werte Auslesen':
Falls eine korrekte Verbindung zum DIMAS besteht (grüner Balken im Rahmen
'Schnittstelle' und ständig aktualisierte Zeitangabe der DIMAS-Zeit) kann mit dieser
Schaltfläche der Datenlogger ausgelesen werden. Es erscheint ein 'Auslesebalken',
welcher den Fortschritt des Datenverkehrs darstellt.
'MODEM':
Öffnet das Kommunikationsfenster zum Aufbau einer Modem-Verbindung.
'Schließen':
Schließt das Fenster.
Sofern WINDIMAS32 als angeschlossenens Gerät ein DIMAS3 erkannt hat, werden weitere
Schaltflächen zur Bearbeitung dieses Datenloggers sichtbar, welche eine Messung starten, stoppen
oder löschen. In einem gelöschten DIMAS3 kann die Zahl der zu erfassenden Kanäle durch die Buttons
1,2 und 3 im Rahmen 'Kanäle belegen' eingestellt werden. Nach Änderung der Kanalzahl ist der
Datenlogger noch einmal zu löschen, da nur beim Löschvorgang die Kanalzahl übertragen wird.

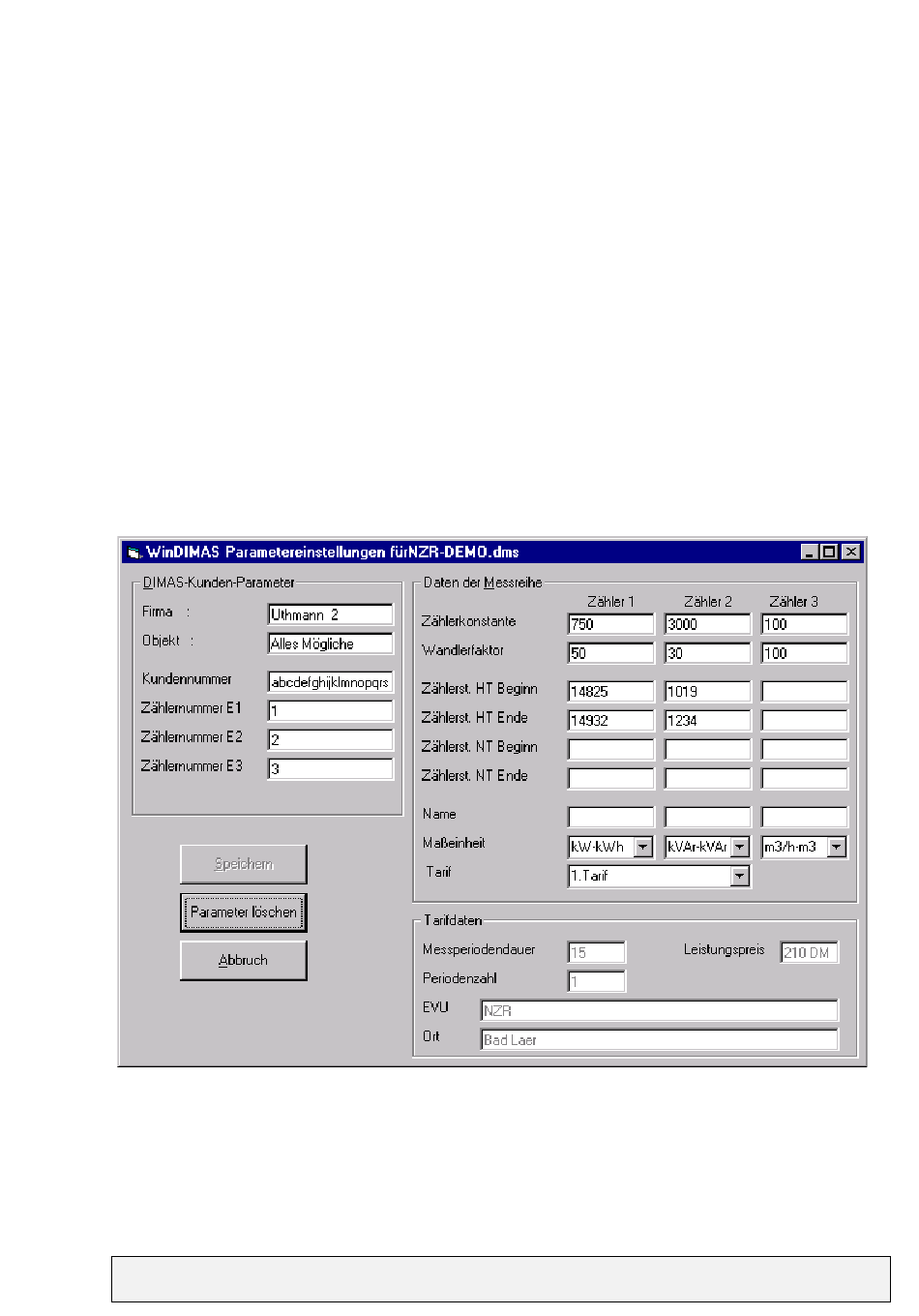

Nach erfolgreichem Einlesen der Daten erfolgt die Eingabe der zur Messreihe gehörigen Parameter.
Handbuch DIMAS3, WinDIMAS32
1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer
angeschlossen
gewesen
sein
oder
z.B.
der
falsche
COM-Port
Seite 17
